VMX APC Séria

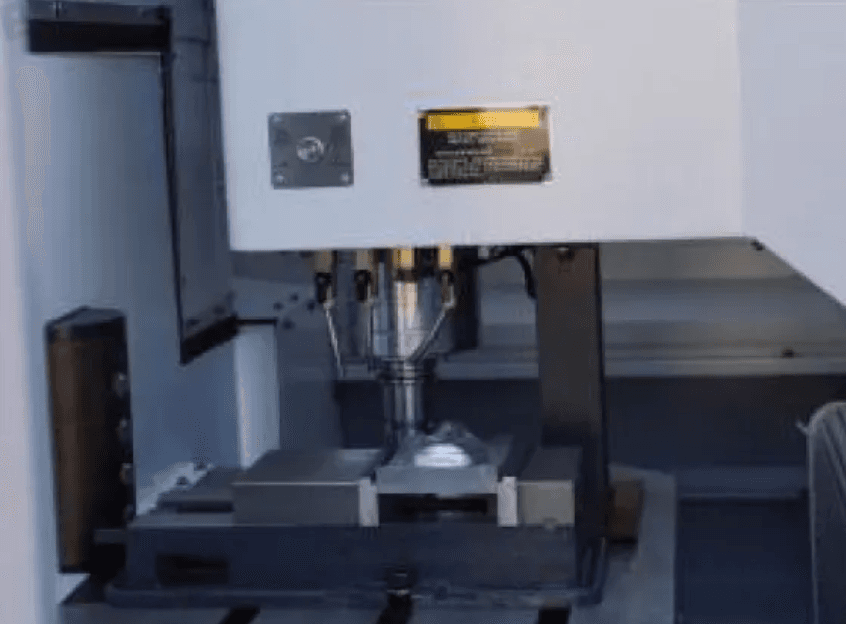

Obrábacie centrum s dvoma paletami umožňuje automatickú výmenu pracovných stolov. Zatiaľ čo jedna pracovná stanica obrába, druhá strana môže nakladať surové obrobky bez prestojov. Táto konštrukcia zaisťuje efektívne a vysoko presné obrábanie sériovo vyrábaných produktov.
1. Otočný stôl je rozdelený na predný a zadný pracovný stôl, ktoré sú riadené automatickým systémom pre plynulé prechody. Predný a zadný pracovný stôl slúžia na odlišné účely: jeden je určený na obrábanie, zatiaľ čo druhý sa používa na upnutie. Táto konštrukcia optimalizuje proces upnutia a umožňuje nepretržitú prevádzku bez prerušenia.
2. Vysokokvalitné odliatky: Primárne odliatky sa vyrábajú pomocou pokročilej technológie liatia do pieskovej živice z vysoko kvalitnej liatiny Meehanite. Vďaka sofistikovaným technikám analýzy konečných prvkov je konštrukcia konštrukčne robustná, optimálne rozložená a podrobená sekundárnemu starnutiu, čo zaisťuje dlhodobú stabilitu obrábania.
Parametre
| VMX640 | |
|---|---|
| Pojazdy | |
| Pojazd v osi X | 600mm |
| Pojazd v osi Y | 400mm |
| Pojazd v osi Z | 510mm |
| Vzdialenosť čela vretena od stola | 150-660mm |
| Vzdialenosť osi vretena od stĺpa | 450mm |
| Stôl | |
| Pracovná plocha stola | 1paleta 820x570mm |
| Max. zaťaženie stola | 1paleta 300kg |
| T-drážky | 3x22H8x130x2mm |
| Vreteno | |
| Max. otáčky vretena | 8000, 12000*ot/min |
| Typ vretena | ISO40, BT40* |
| Pojazdy | |
| Rýchloposuv v X/Y/Z | 30/30/30m/min |
| Max. pracovný posuv | 8000mm/min |
| Výkon | 11/15, 15/18,5*kW |
| Presnosť polohovania v X/Y/Z | ±0,006mm |
| Opakovateľnosť v X/Y/Z | ±0,003mm |
| Stroj | |
| Rozmery stroja dĺžkaxšírkaxvýška | 3950x3400x2780mm |
| Hmotnosť stroja | 10200kg |
| *Za príplatok | Zmena technických parametrov vyhradená |
