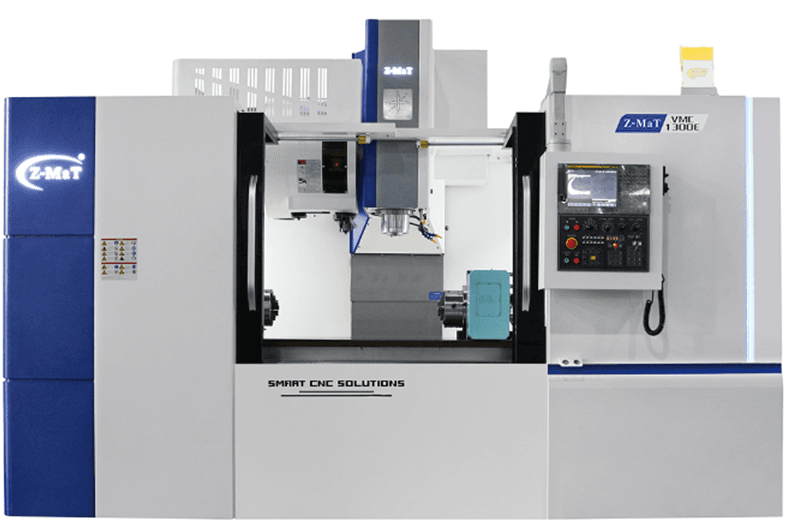

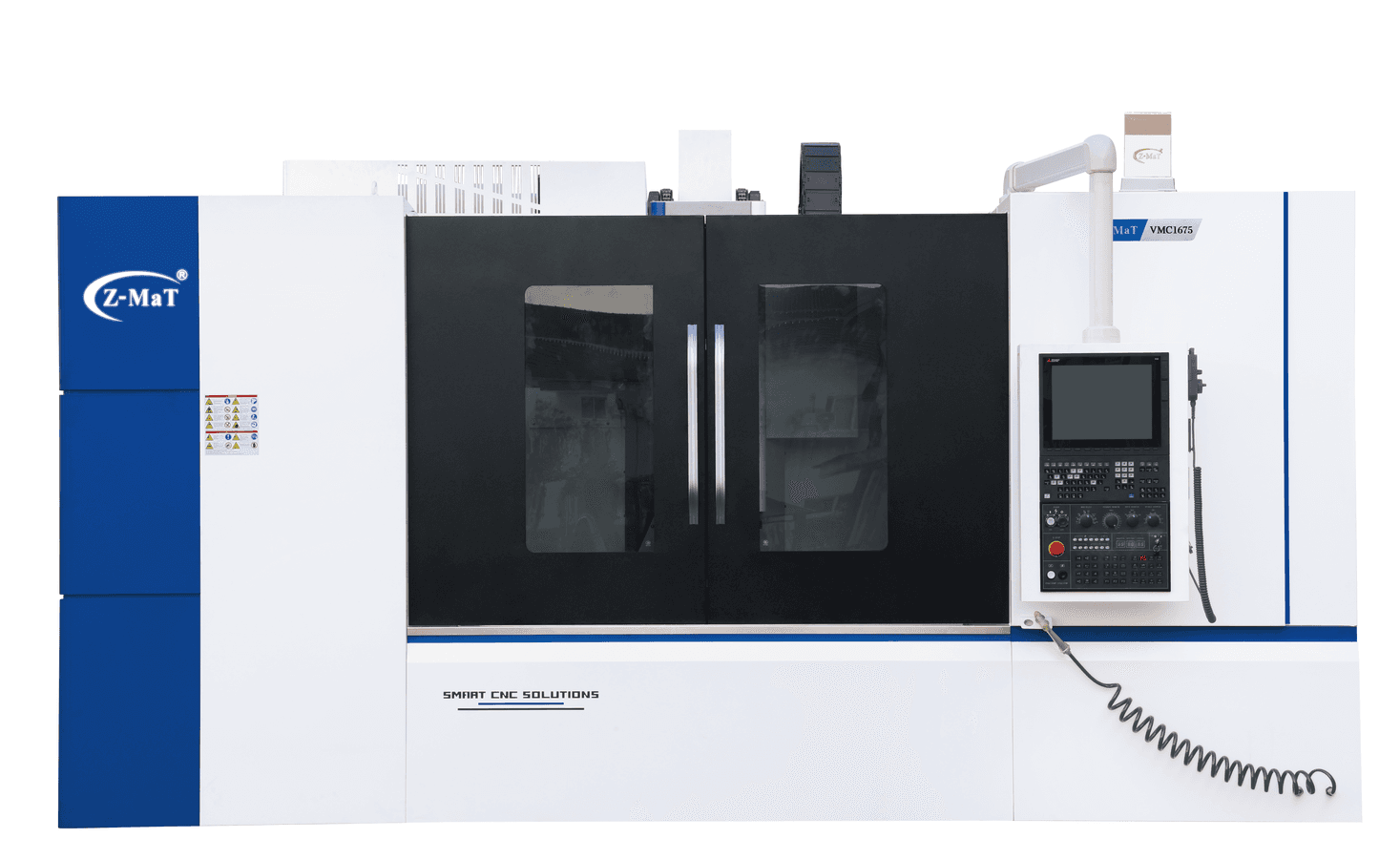

VMC Séria
Jedná sa o veľmi robustné frézovacie centrá s možnosťou inštalácie ISO40 aj ISO50 kužeľa vo vretene. Sú určené na presné a rýchle obrábanie obecných tvarových povrchov, vŕtanie, vyvrtávanie, vystružovanie, rezanie závitov a frézovanie väčších a tvarovo zložitých dielcov. Stroje sú postavené na tuhej liatinovej konštrukcii na lineárnych valivých vedeniach, čo zabezpečuje vysokú dynamiku stroja. Automatická výmena nástrojov umožňuje prácu v cykloch.
Posledná inovácia bola v r. 2022, kde výrobca zvolil iný typ krytovania stroja. Oproti predošlému modelu sú zvýšené rýchlosti pojazdov až na 30m/min. Stroje v štandarde obsahujú vreteno ISO-40 s 8.000 ot/min s remeňovým prevodom, prípadne za príplatok vreteno 12.000 ot/min s direct drive (s priamym náhonom).
Parametre
| VMC1200E | VMC1300E | VMC1375 | VMC1580 | VMC1675 | |
|---|---|---|---|---|---|
| Základné informácie | |||||
| Rozmer stola | 1400x520mm | 1600x650mm | 1600x750mm | 1700x800mm | 1700x700mm |
| T-drážky | 15x5x90mm | 18x5x100mm | 18x5x140mm | 18x5x150mm | 18x5x135mm |
| Max. zaťaženie stola | 800kg | 1000kg | 1300kg | 1500kg | 1500kg |
| Pojazdy | |||||
| Pojazd v osi X | 1200 | 1300 | 1300 | 1500 | 1600 |
| Pojazd v osi Y | 500 | 650 | 750 | 800 | 750 |
| Pojazd v osi Z | 570 | 600 | 700 | 700 | 700 |
| Vzdialenosť čela vretena k ploche stola | 130-700 | 120-720 | 130-830 | 130-830 | 130-830 |
| Vzdialenosť osi vretena k stĺpu | 580 | 670 | 760 | 810 | 760 |
| Typ vedenia | lineárne valčekové | lineárne valčekové | lineárne valčekové | lineárne valčekové | lineárne valčekové |
| Vreteno | |||||
| Kužeľ vretena | ISO40, ISO50* | ISO40, ISO50* | ISO40, ISO50* | ISO50, ISO40* | ISO50, ISO40* |
| Výkon pohonu vretena | 11/15, 15/18,5*kW | 11/15, 15/18,5*kW | 11/15, 15/18,5*kW | 15/18,5kW | 15/18,5kW |
| Max. otáčky vretena | 8000, 12000*ot/min | 8000, 12000*ot/min | 8000, 12000*, 6000*ot/min | 8000, 6000*ot/min | 8000, 6000*, 10000*, 12000*ot/min |
| Posuvy | |||||
| Rýchlosť posuvu v osi X/Y/Z | 30/30/30m/min | 30/30/30m/min | 24/24/20m/min | 20/20/15m/min | 20/20/15m/min |
| Zásobník nástrojov | |||||
| Počet nástrojov | 24,30*ks | 24, 30*ks | 24, 30*ks | 24, 30*ks | 24, 30*ks |
| Max. hmotnosť nástroja | 8, 15*kg | 8, 15*kg | 8, 15*kg | 15kg | 15kg |
| Ostatné | |||||
| Príkon stroja | 21kVA | 25kVA | 25kVA | 30kVA | 30kVA |
| Rozmery stroja | 3460x2160x2410mm | 3600x2500x2450mm | 3600x2800x3000mm | 3950x3820x3470mm | 4126x2545x2974mm |
| Hmotnosť stroja | 7200kg | 9000kg | 13000kg | 13300kg | 11200kg |
| *Za príplatok | Zmena technických parametrov vyhradená |
