Z-MaT

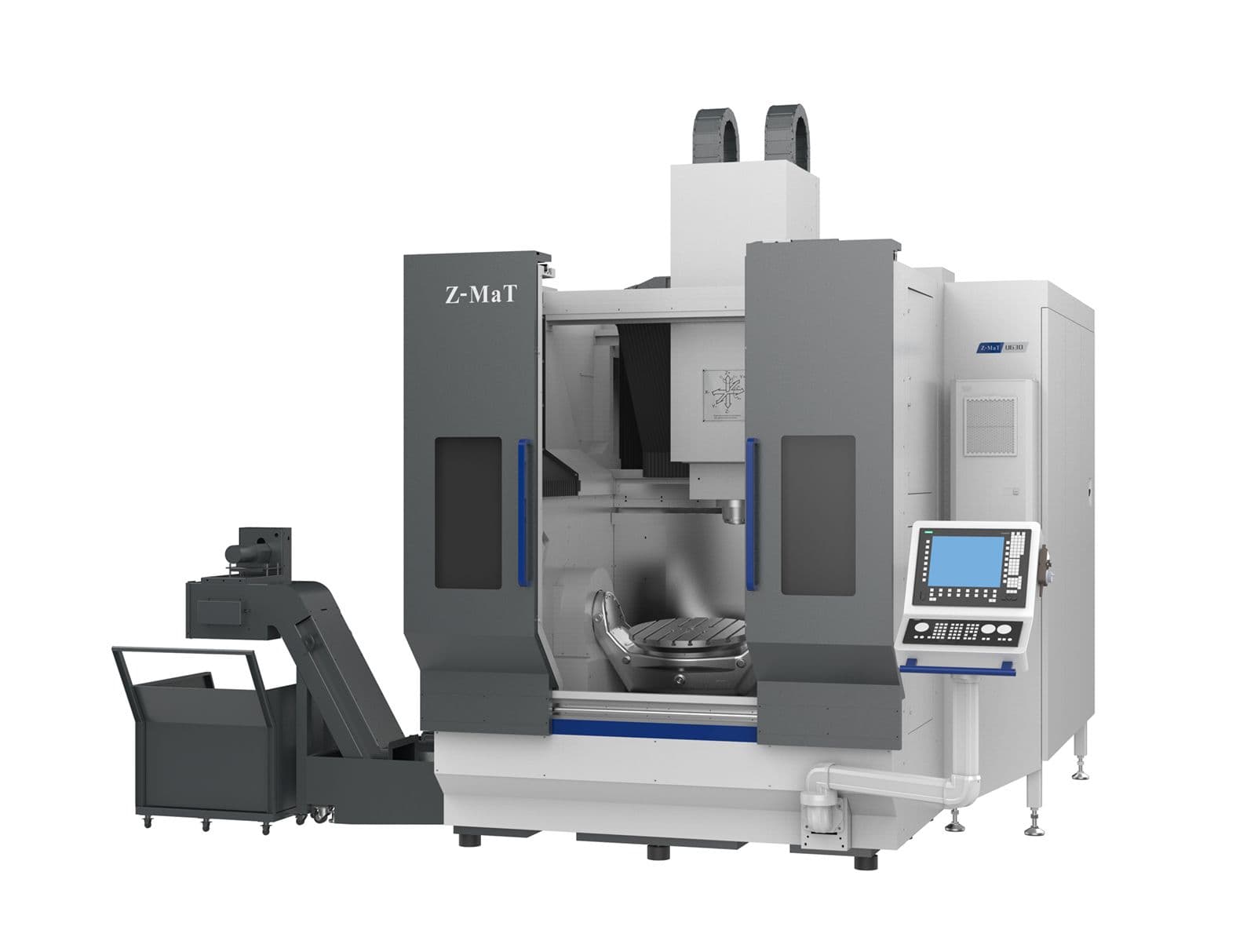

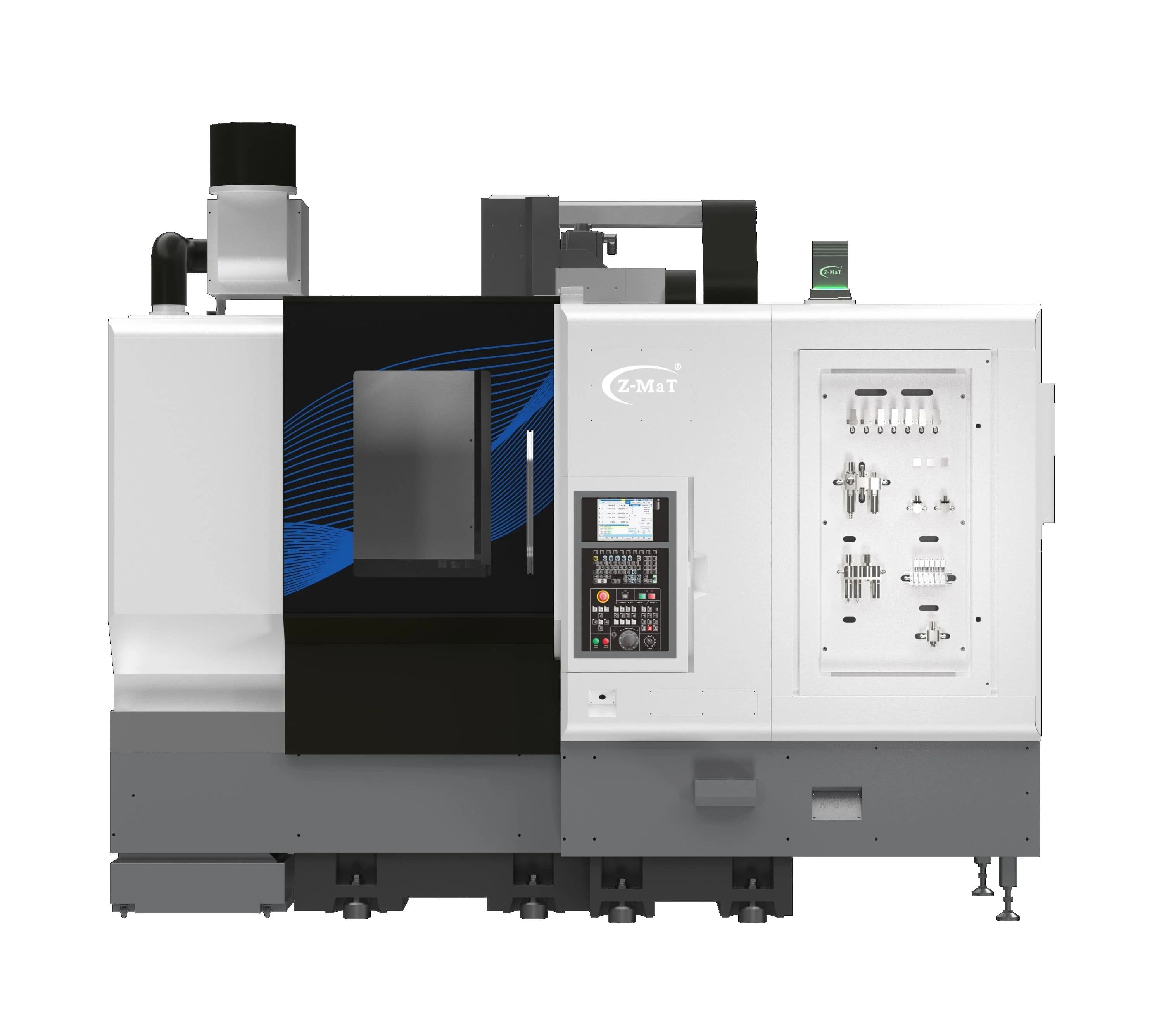

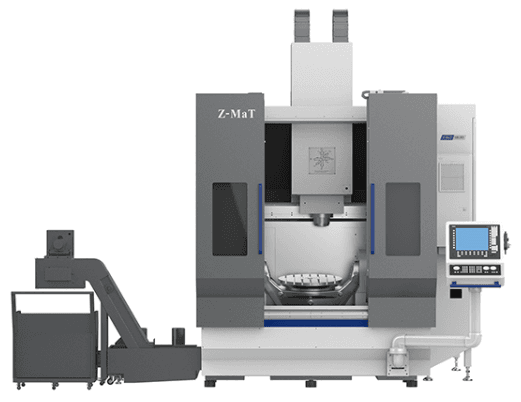

U Séria
Nová séria strojov od spoločnosti Z-MaT. S dôrazom na vysokú produktivitu a presnosť. Z tohto dôvodu majú jednotlivé modely rôzny typ konštrukcie stroja. Stroje je možné osadiť riadiacimi systémami ako Fanuc, Siemens a Heidenhain.
Parametre
| UZ320 | U400 | U500 | U630 | U800 | |
|---|---|---|---|---|---|
| Základné technické informácie | |||||
| Pojazd v osi X | 500mm | 700mm | 700mm | 800mm | 1000mm |
| Pojazd v osi Y | 500mm | 500mm | 500mm | 800mm | 970mm |
| Pojazd v osi Z | 400mm | 450mm | 500mm | 550mm | 600mm |
| Pojazd v osi A/B | A ±115° | B ±115° | B ±115° | A ±115° | A ±115° |
| Pojazd v osi C | 360° | 360° | 360° | 360° | 360° |
| Vzdialenosť čela vretena k ploche stola | 100-500mm | 120-570mm | 120-620mm | 120-670mm | 120-720mm |
| Rýchloposuv v osi X/Y/Z | 48m/min | 48m/min | 48m/min | 48m/min | 48m/min |
| A/B/C rýchloposuv | A/C 100/130ot/min | B/C 100/100ot/min | B/C 50/80ot/min | A/C 60/100ot/min | A/C 60/80ot/min |

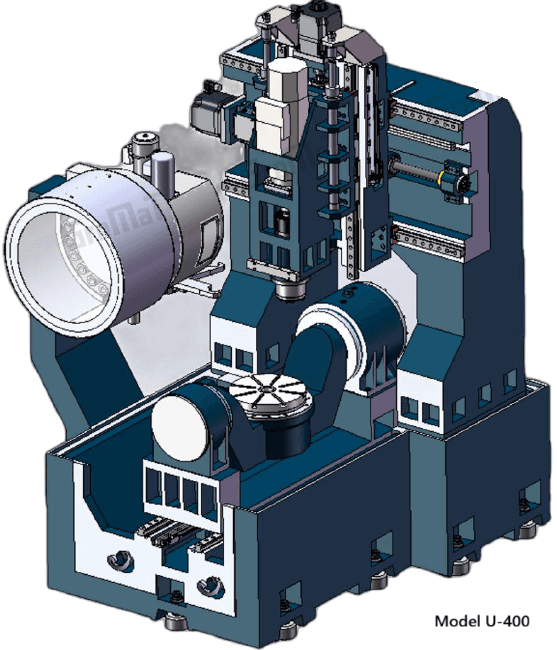

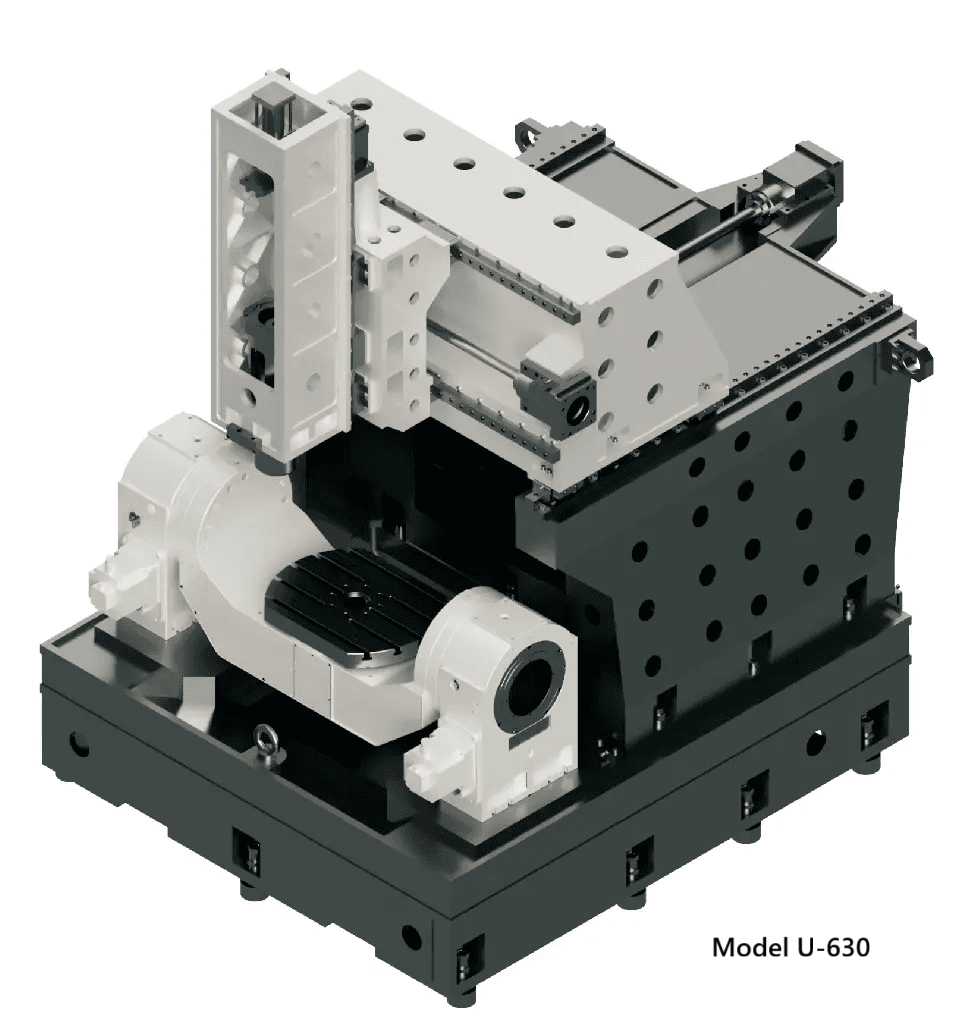

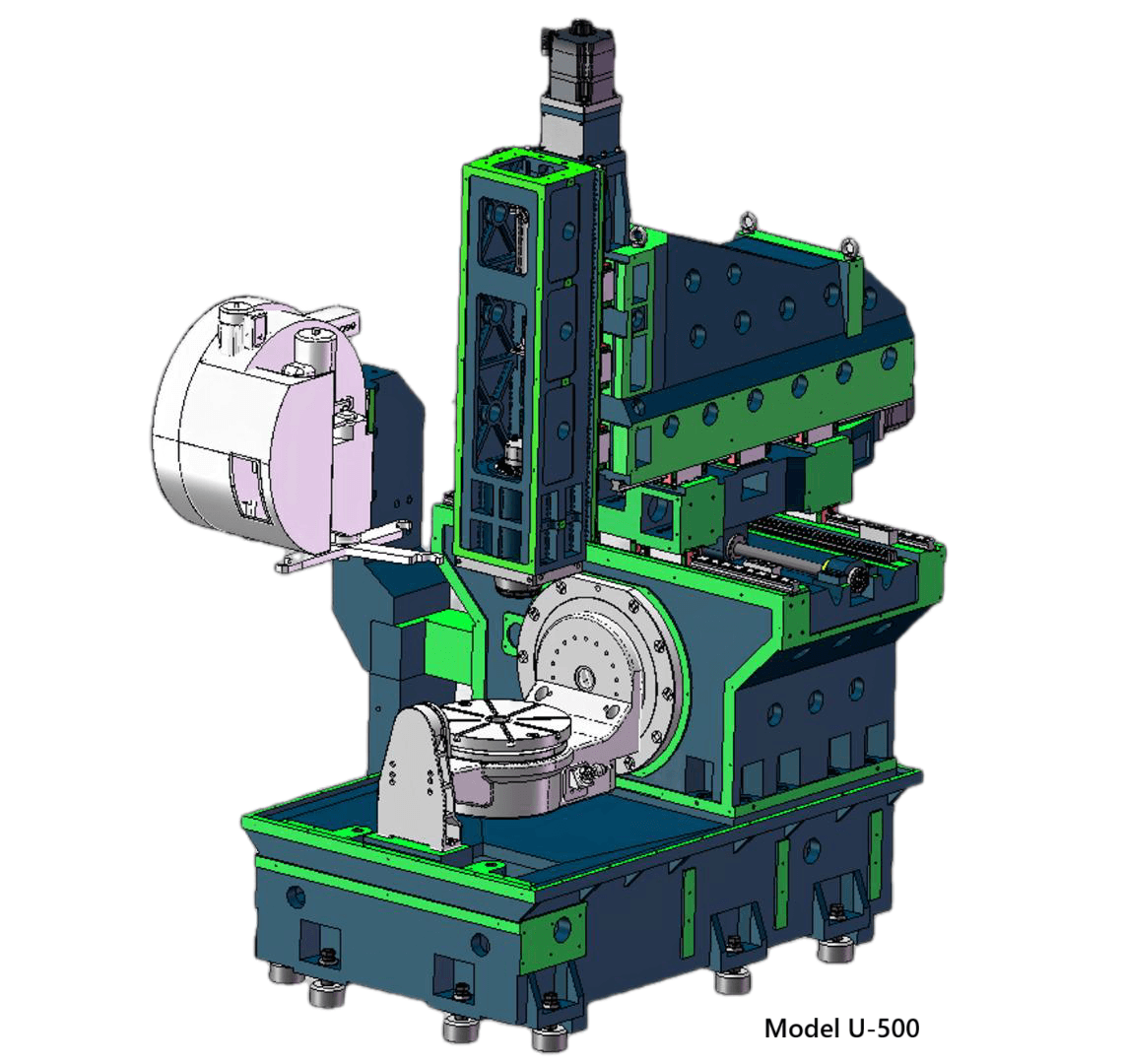

| Konštrukcia stroja | typ C s krížovým stolom | portálová | stĺpová | mostová, os A- dual drive | mostová, os A- dual drive |
| Otočný stôl | |||||
| Priemer stola | 320mm | 400mm | 500mm | 630mm | 800mm |
| Max. nosnosť stola | 100kg | 400kg | 500kg | 850kg | 850kg |
| T-drážky | 6-12x60mm | 8-14x45mm | 8-14x45mm | 7-14x80mm | 5-18x120mm |
| Presnosti | |||||
| Presnosť polohovania v osi X/Y/Z | 0,006/0,006/0,006mm | 0,006/0,006/0,006mm | 0,008/0,008/0,008mm | 0,006/0,006/0,006mm | 0,008/0,008/0,008mm |
| Opakovateľnosť v osi X/Y/Z | 0,004/0,004/0,004mm | 0,004/0,004/0,004mm | 0,004/0,004/0,004mm | 0,004/0,004/0,004mm | 0,004/0,004/0,004mm |
| Presnosť polohovania v osi A/B/C | A/C ±6/±6sec | B/C ±6/±6sec | B/C ±8/±8sec | A/C ±8/±8sec | A/C ±8/±8sec |
| Opakovateľnosť v osi A/B/C | A/C ±4/±4sec | B/C ±4/±4sec | B/C ±4/±4sec | A/C ±4/±4sec | A/C ±4/±4sec |
| Servomotory | |||||
| Max. krútiaci moment v osi A/B | A 560/780Nm | B 1200/2000Nm | B 1200/2000Nm | A 1290/2400x2Nm | A 2700x2Nm |
| Max. krútiaci moment v osi C | 172/300Nm | 410/780Nm | 560/780Nm | 600/1100Nm | 1730Nm |
| Vreteno | |||||
| Výkon pohonu vretena | 3,7/5,5 11/15*kW | 16, 30*kW | 30kW | 30kW | 30kW |
| Max. krútiaci moment vretena S1/S2 | 17,5/32Nm | 28/34, 85*Nm | 72/85Nm | 72/85Nm | 72/85Nm |
| Max. otáčky vretena | 24000, 20000*, 12000*ot/min | 20000, 18000*, 15000*ot/min | 18000ot/min | 18000ot/min | 18000ot/min |
| Kužeľ vretena | BT30, BBT30* | HSK-E50, HSK-63*, BBT40* | HSK-A63 | HSK-A63 | HSK-A63 |

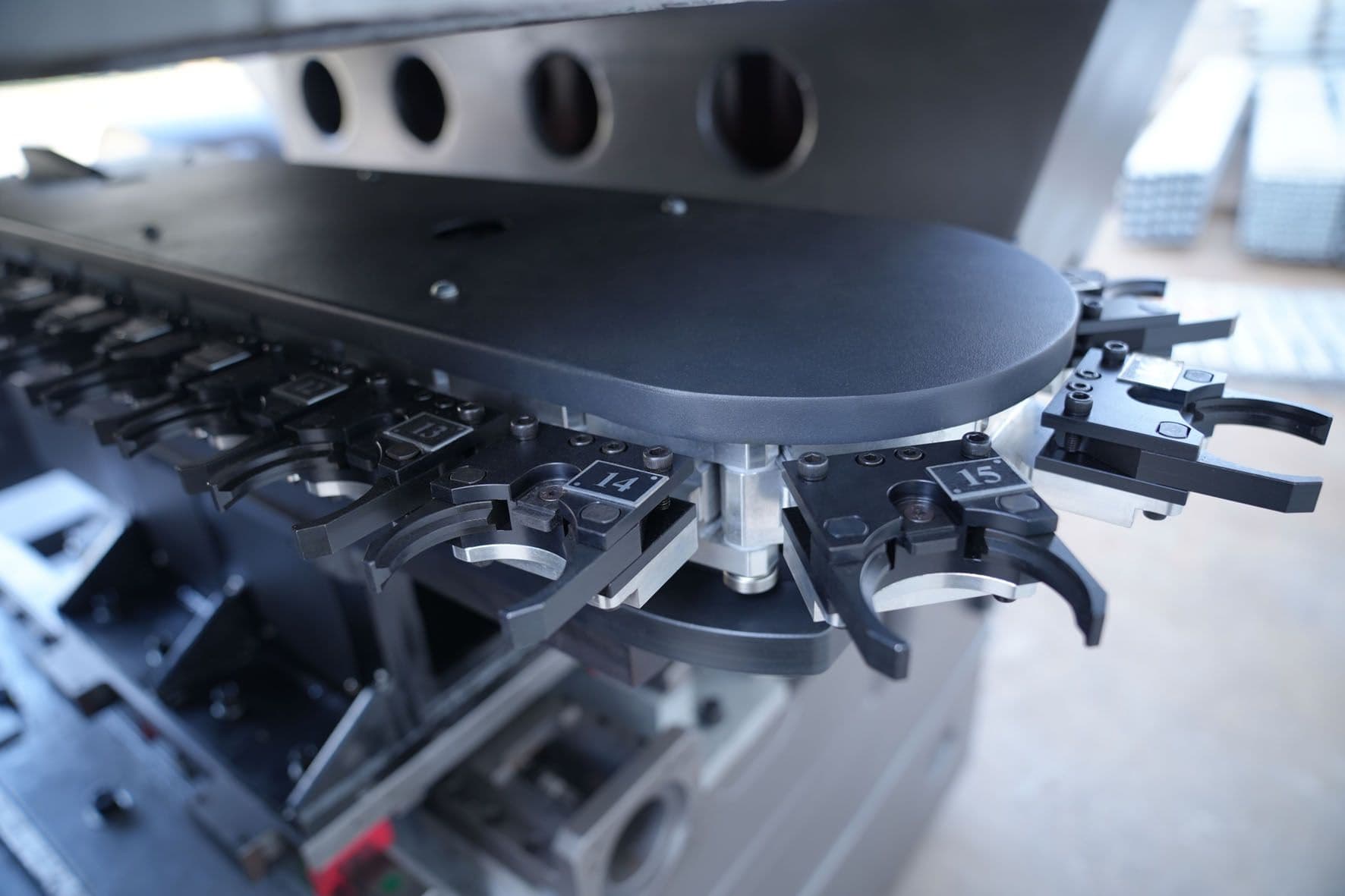

| Zásobník nástrojov | |||||
| Typ zásobníka | zapichovací | diskový | diskový/pásový | diskový/pásový | diskový/pásový |
| Počet polôh pre nástroje | 21, 26*ks | 24, 30*ks | 30,40*, 60*, 90*ks | 30,40*, 60*, 90*ks | 30,40*, 60*, 90*ks |
| Max. hmotnosť nástroja | 3kg | 3kg | 8kg | 8kg | 8kg |
| Max. dĺžka nástroja | 100mm | 250mm | 300mm | 300mm | 300mm |
| Max. priemer nástroja | 60mm | 50mm | 75mm | 75mm | 75mm |
| Max. priemer nástroja pri vynechaní susedných pozícií | - | 100mm | 120mm | 120mm | 120mm |
| Rôzne | |||||
| Príkon stroja | 20kVA | 45kVA | 60kVA | 68kVA | 75kVA |
| Rozmery stroja | 1980x2650x2810mm | 2490x2145x2370mm | 2630x3820x3395mm | 2728x3760x3726mm | 3500x3910x3726mm |
| Hmotnosť stroja | 4900kg | 6200kg | 10000kg | 16500kg | 18000kg |
| *Za príplatok | Zmena technických parametrov vyhradená |
