Z-MaT
TN a TS Séria

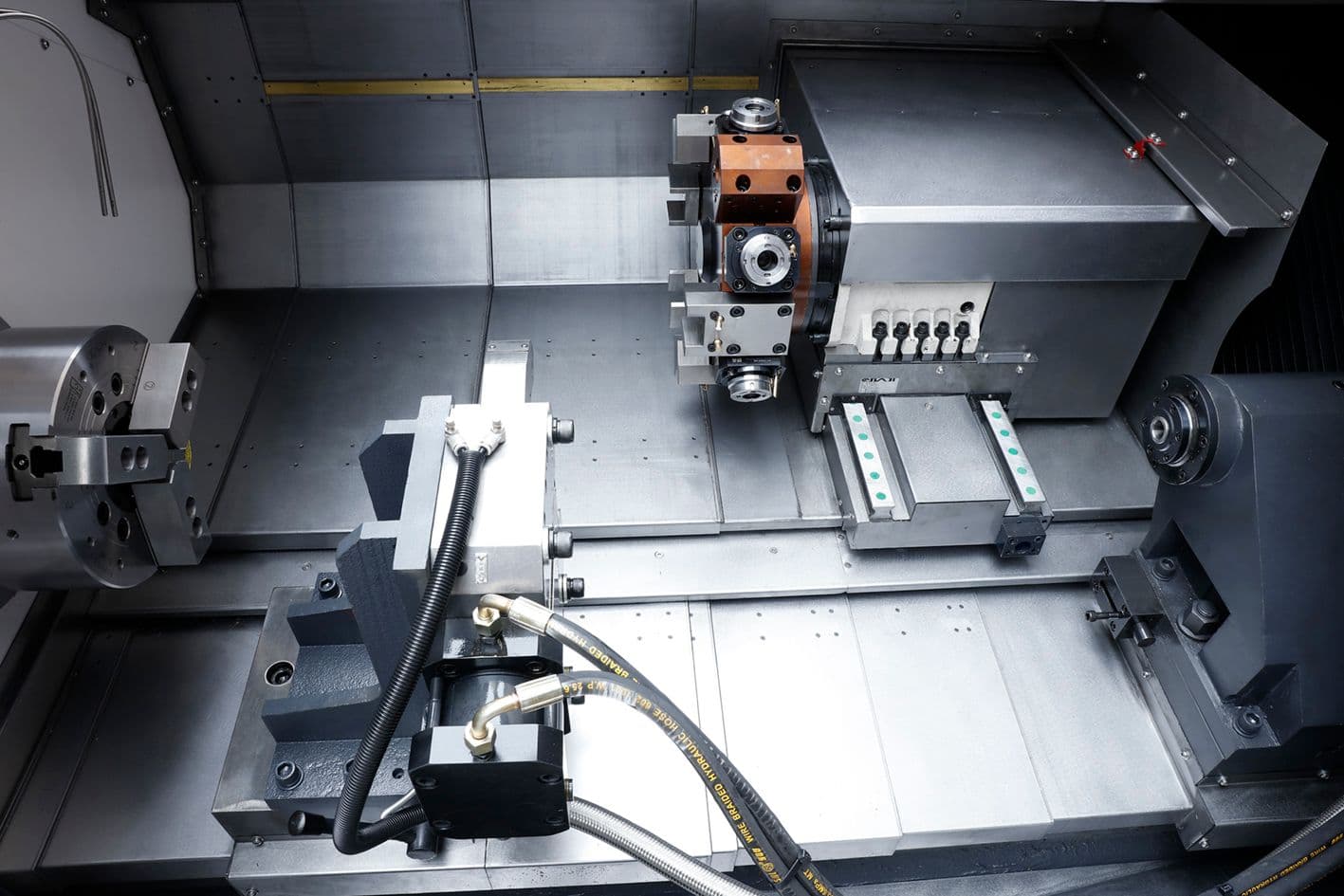

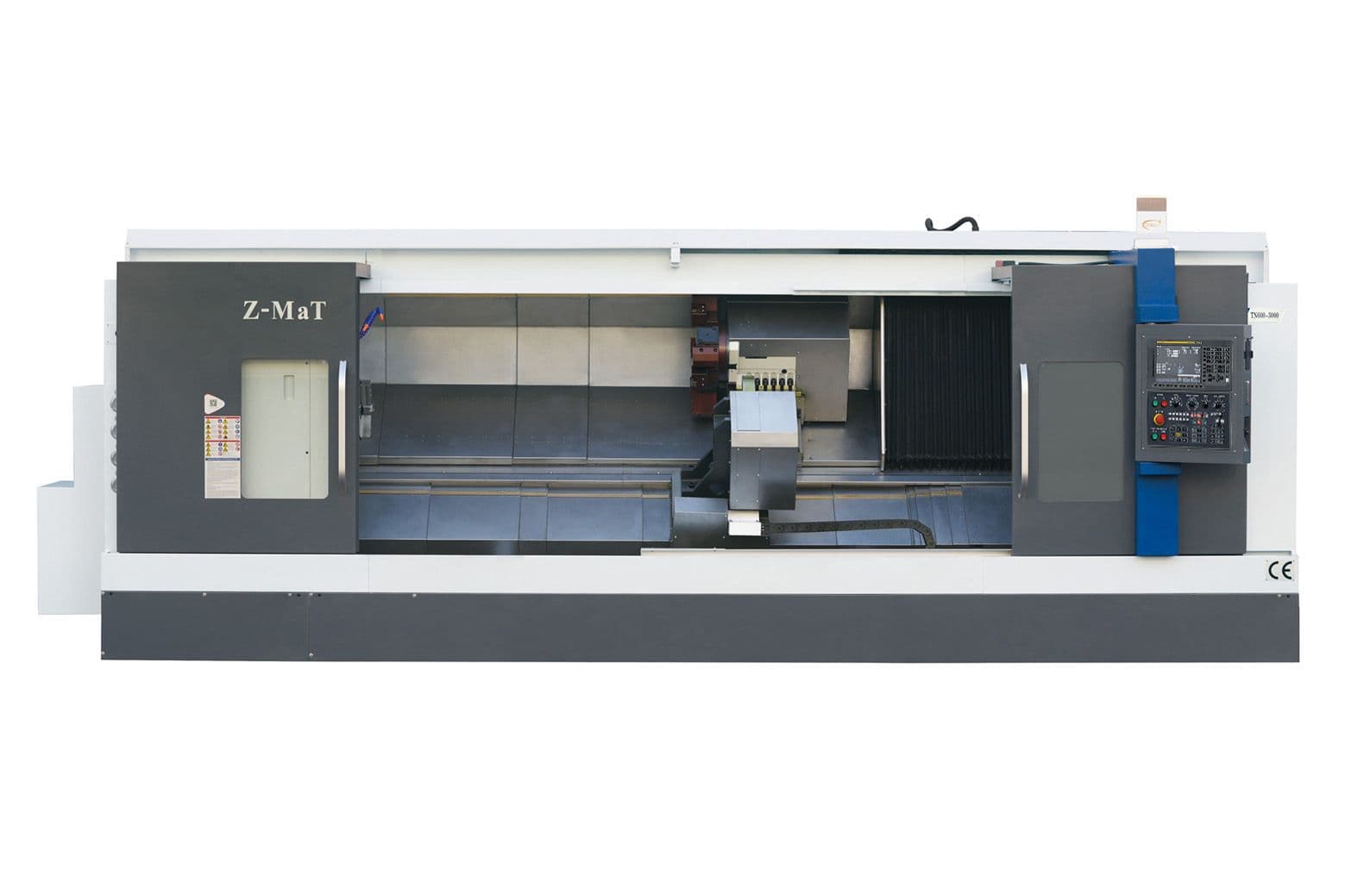

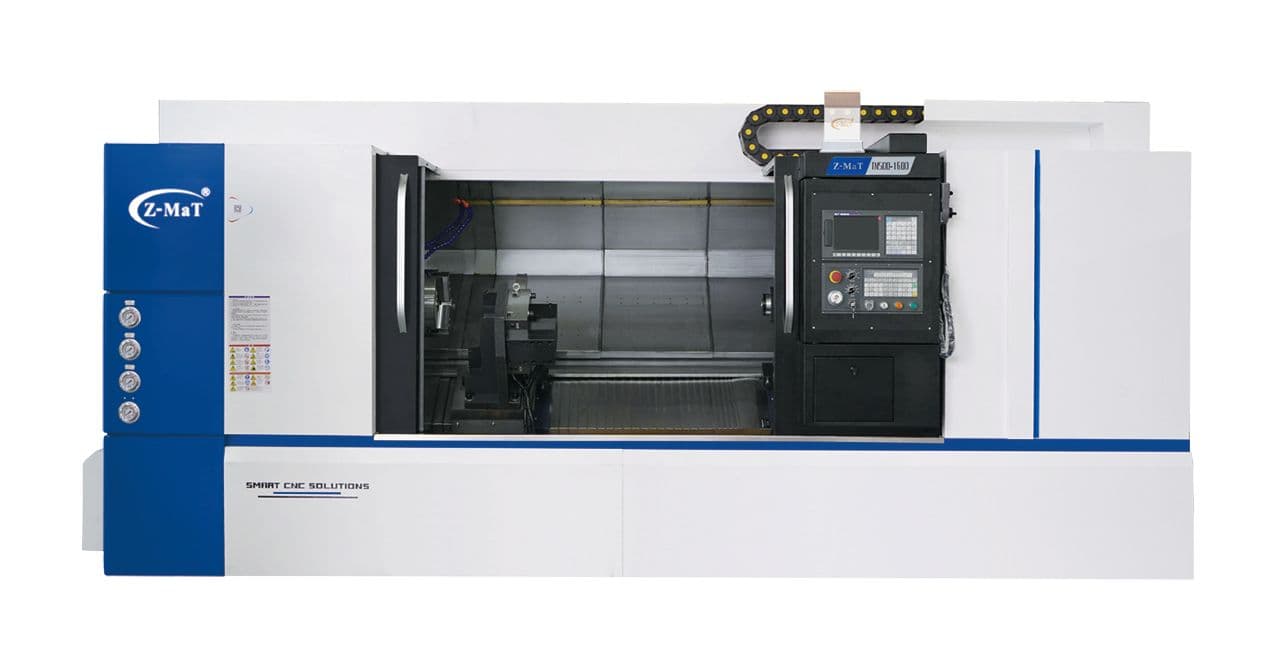

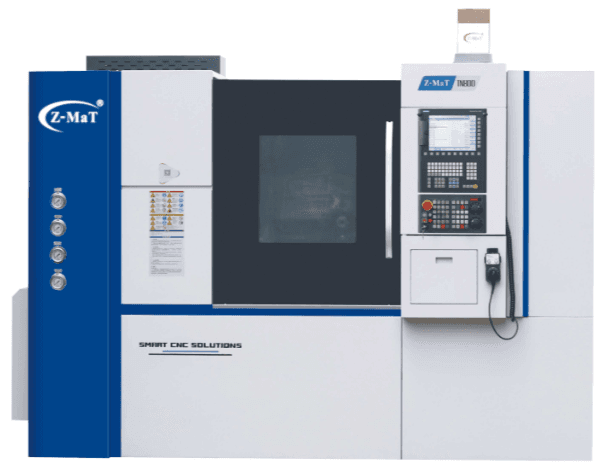

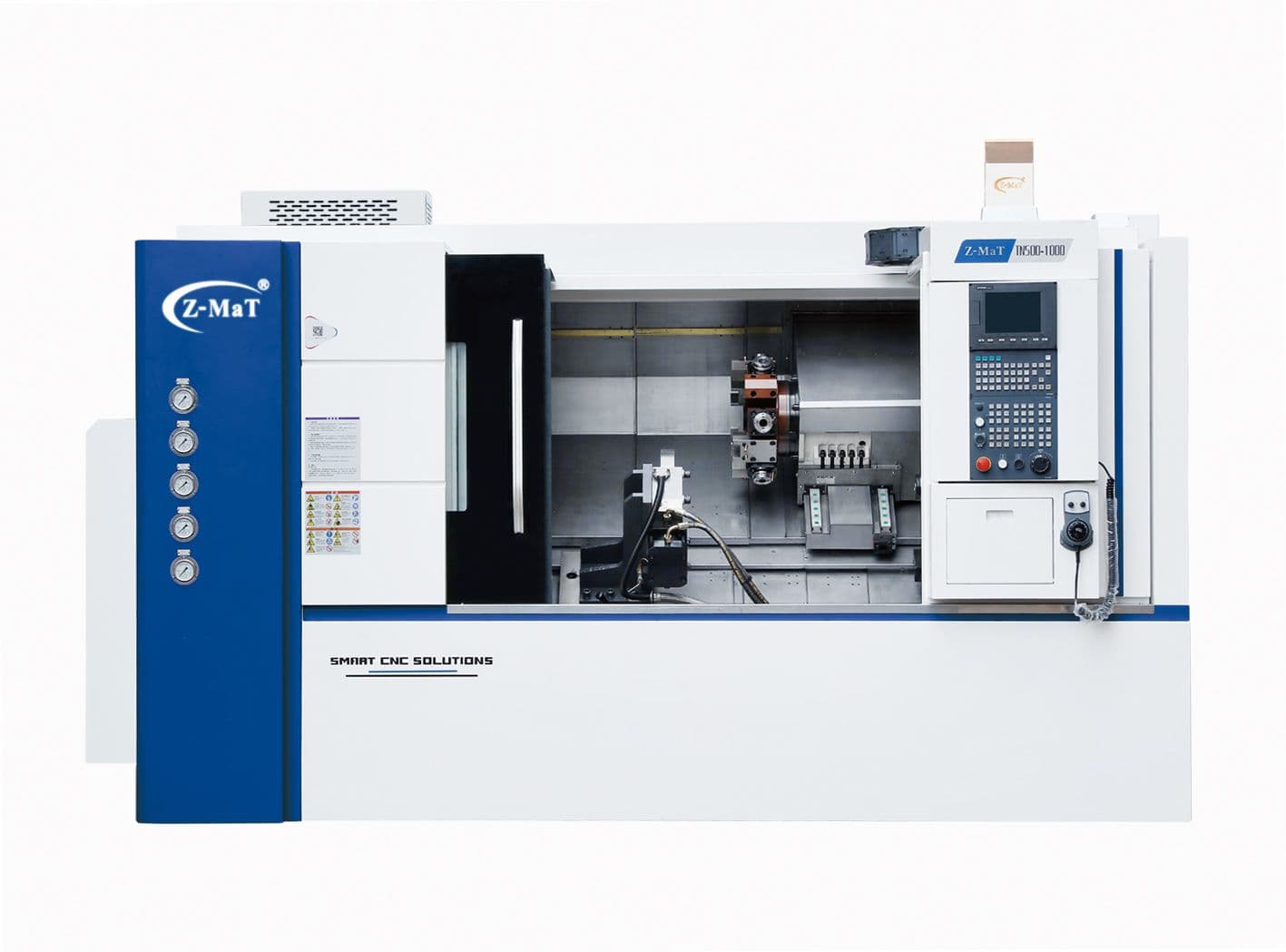

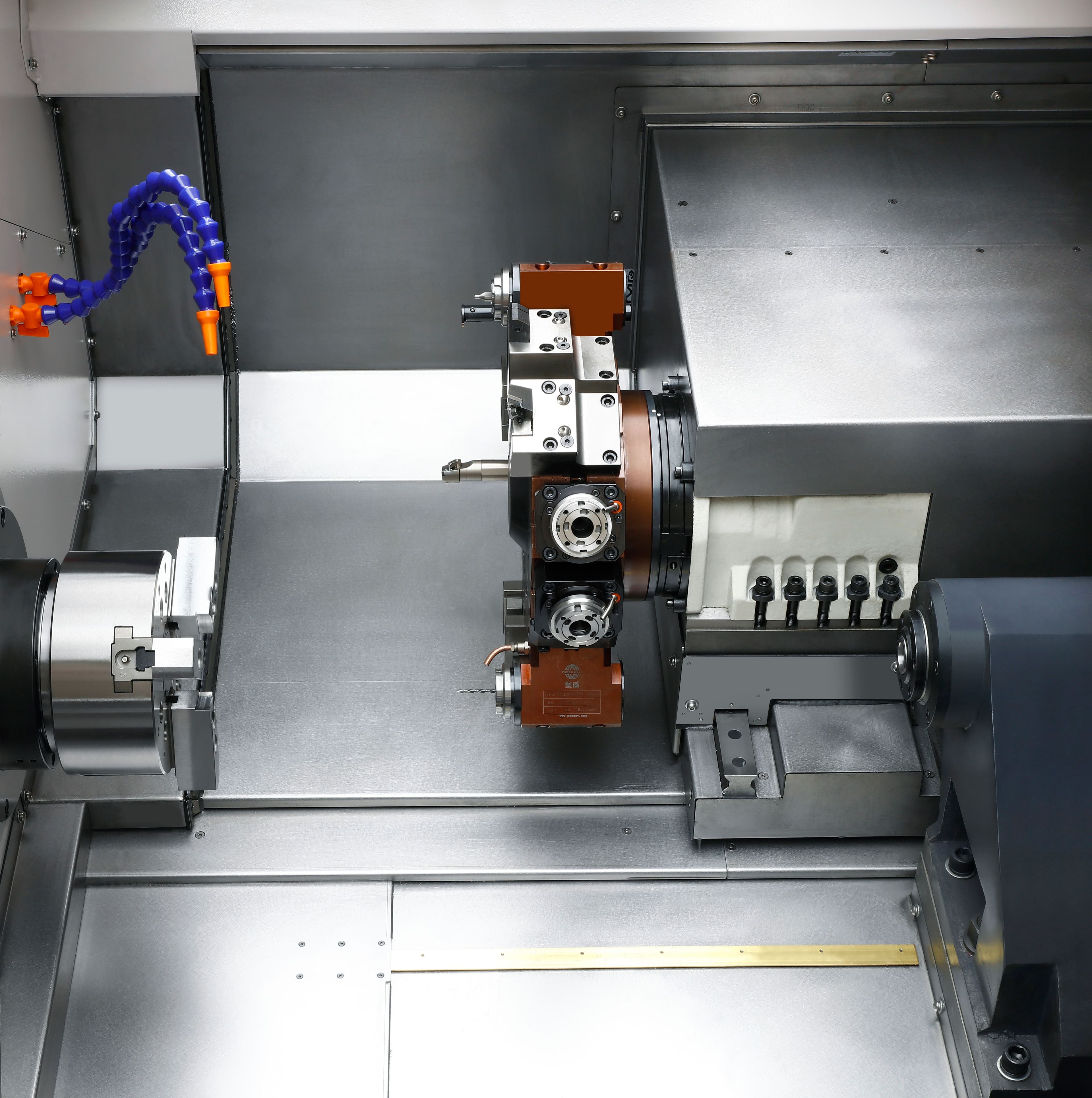

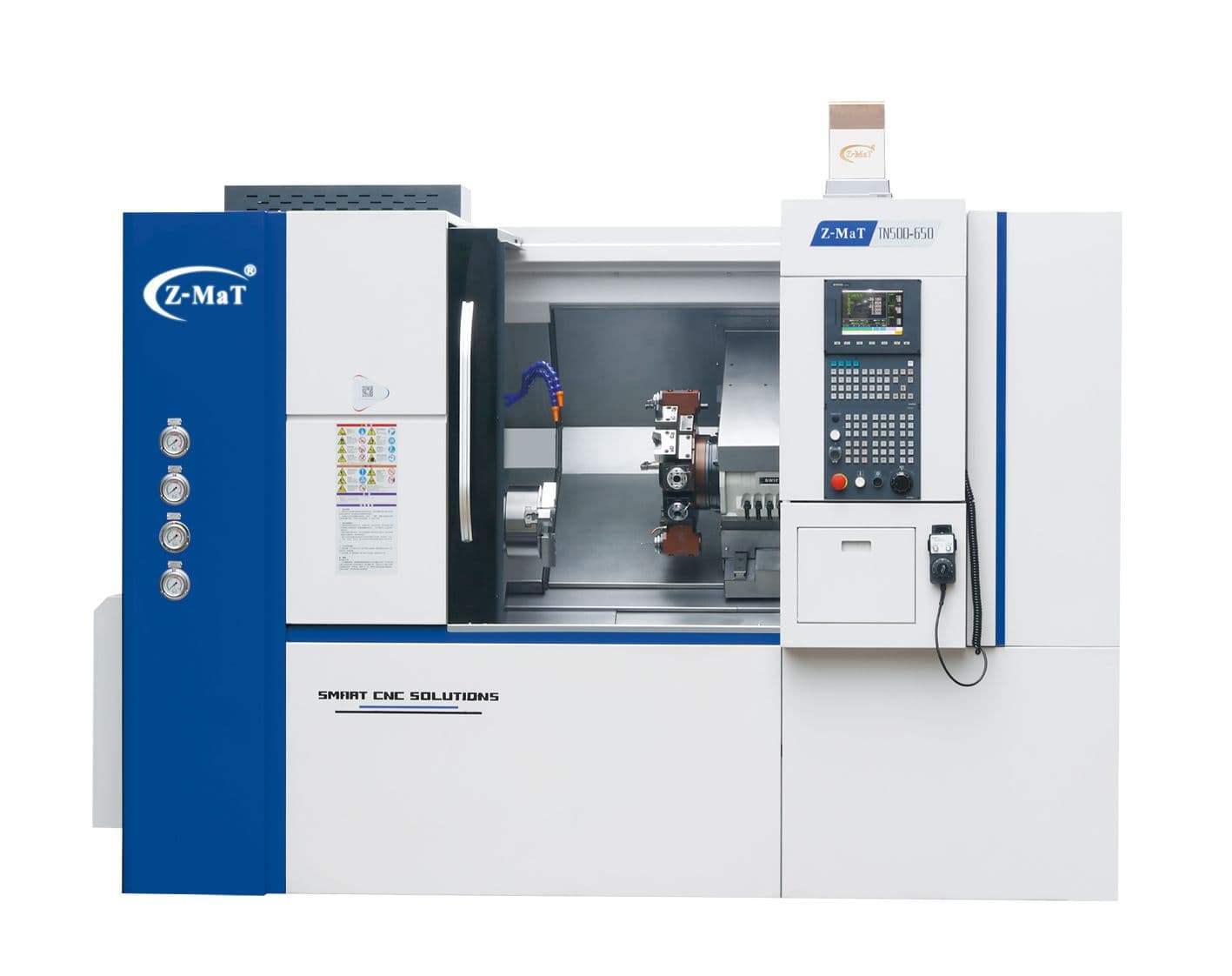

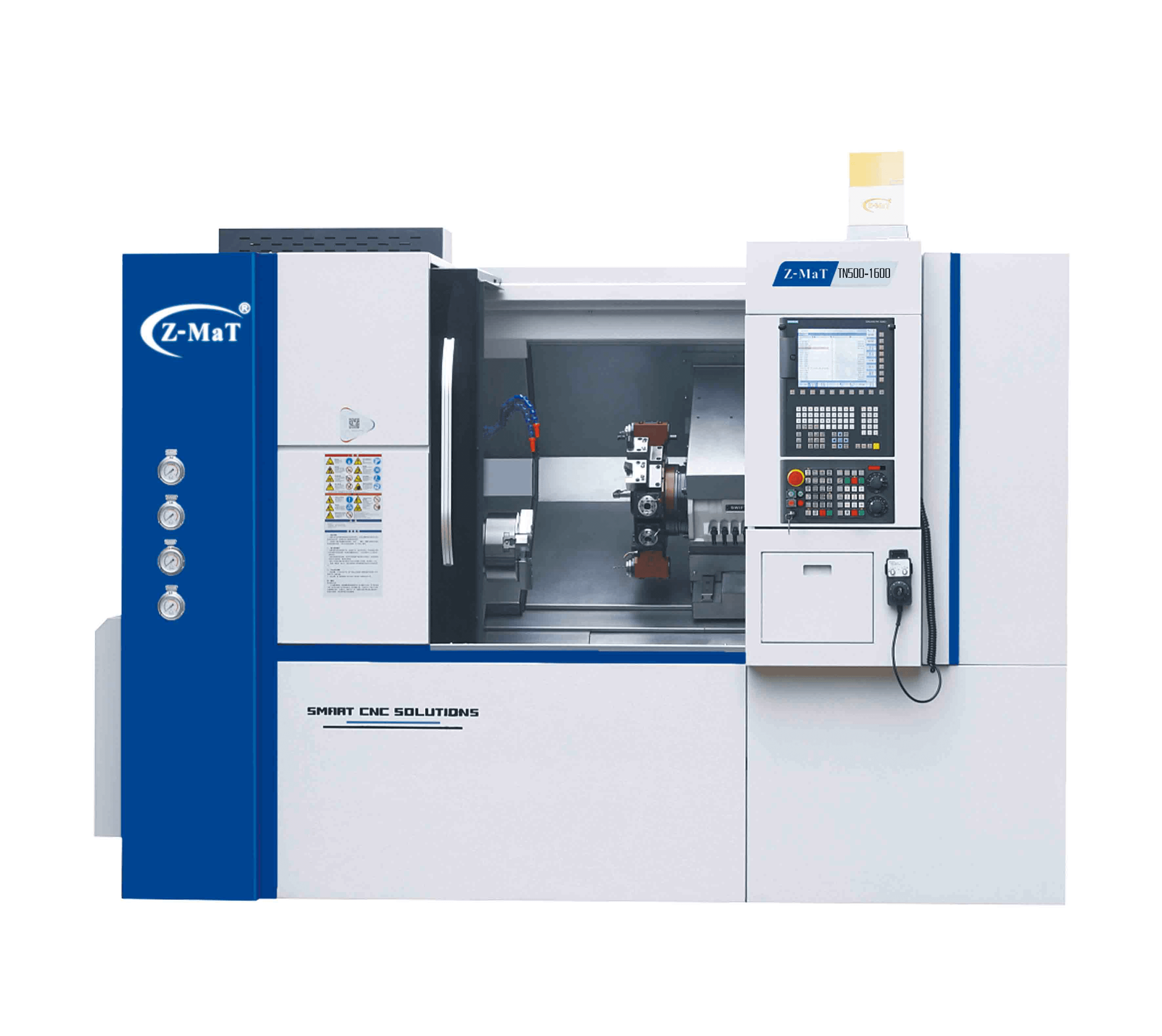

Jedná sa prakticky o rozšírenie základnej série sústruhov STL od spoločnosti Z-Mat o iný typ nástrojovej hlavy, ktorá má možnosť frézovania v osiach X, Z a C-polohovanie vretena až do 0,001°. V ponuke je upínanie VDI, prípadne BMT. Stroje sú určené pre bežné prevádzky, ale aj pre veľkosériovú výrobu. Stroje sú postavené na lineárnych valivých vedeniach na tuhej liatinovej konštrukcii - monobloku, čím je zabezpečená vysoká statická aj dynamická tuhosť a presnosť stroja. Stroje sú schopné pracovať v automatickom cykle s podávačom tyčového materiálu a lopatkou. V prípade sústruženia hriadeľov je možné stroje doplniť lunetami a to v TN sérii. TS séria sa vyznačuje absenciou koníka, teda je určená prevažne na prírubové súčiastky.
Parametre
| TN500 | TN500-450 | TN500-650 | TN500-1000 | TN500-1600 | TN600 | TN600-3000 | TN700 | TN800 | TN1000 | TS400 | TS500 | TS600 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Základné informácie | |||||||||||||
| Veľkosť 3j čeľusťového skľučovadla | 8``/203, 10``/254*mm | 8``/203, 10``/254*mm | 8``/203, 10``/254*mm | 8``/203, 10``/254*mm | 8``/203, 10``/254*mm | 10``/254, 12``/308*mm | 10``/254, 12``/308*mm | 15``/381mm | 18``/457, 15``/381*mm | 18``/457, 24``/610*mm | 6``/153mm | 8``/203mm | 10``/254mm |
| Max. priemer sústruženia | 400/280mm | 400mm | 400mm | 400mm | 400mm | 500mm | 500mm | 550mm | 700mm | 800mm | VDI 350, BMT* 400mm | VDI 490, BMT* 550mm | VDI 410, BMT* 600mm |
| Max. dĺžka sústruženia | 500mm | 450mm | 650mm | 1000mm | 1600mm | 700, 900*, 1700*mm | 3000mm | 1250, 1700*mm | 650, 900*, 1400*mm | 3000mm | 320mm | 320mm | 400mm |
| Max. obežný priemer nad ložou | 550mm | 550mm | 600mm | 600mm | 600mm | 620mm | 620mm | 620mm | 800mm | 1000mm | 400mm | 550mm | 600mm |
| Max. obežný priemer nad priečnym suportom | 280mm | 360mm | 380mm | 380mm | 460mm | 360mm | 360mm | - | 600mm | 800mm | 200mm | 320mm | 400mm |
| Vreteno | |||||||||||||
| Vŕtanie vretena | 66, 75*mm | 66, 75*mm | 66, 75*mm | 66, 75*mm | 66, 75*mm | 86mm | 86, 105*mm | 105mm | 120, 110*mm | 120, 110*mm | 55mm | 66mm | 86mm |
| Max. priemer tyče | 52, 65*mm | 52, 65*mm | 52, 65*mm | 52, 65*mm | 52, 65*mm | 75mm | 75, 91*mm | 91mm | 110, 95*mm | 110, 95*mm | 46mm | 52mm | 75mm |
| Koniec vretena | A2-6, A2-8* | A2-6, A2-8* | A2-6, A2-8* | A2-6, A2-8* | A2-6, A2-8* | A2-8 | A2-8 | - | A2-11 | A2-11 | A2-5 | A2-6 | A2-8 |
| Max. otáčky vretena | 4000, 3500*ot/min | 4000, 3500*ot/min | 4000, 3500*ot/min | 4000, 3500*ot/min | 4000, 3500*ot/min | 3000ot/min | 3000, 2000*ot/min | 2000ot/min | 1000, 1500*ot/min | 1000ot/min | 5000ot/min | 4000ot/min | 3000ot/min |
| Výkon vretena - motorové vreteno | 18,5/27kW | 22/30kW | 22/30kW | 22/30kW | 22/30kW | 37/45, remeň*kW | 37/45, 18,5/22kW - remeň*kW | remeň 18,5/22kW | 18,5/22, 15/18,5*kW | 18,5/22, 15/18,5*kW | 11/15kW | 22/37kW | 37/45kW |
| Pojazdy | |||||||||||||
| Pojazd v osi X | 260mm | 260mm | 230mm | 230mm | 230mm | 280mm | 280mm | 300mm | 380mm | 450mm | 250mm | 250mm | 280mm |
| Pojazd v osi Z | 500mm | 450mm | 650mm | 1000mm | 1600mm | 700, 900*, 1800*mm | 3300mm | 1250, 1700*mm | 650, 900*, 1400*mm | 3000mm | 320mm | 320mm | 320mm |
| Rýchloposuv v osi X | 20m/min | 20m/min | 20m/min | 20m/min | 20m/min | 20m/min | 20m/min | 15m/min | 15m/min | 15m/min | 20m/min | 20m/min | 20m/min |
| Rýchloposuv v osi Z | 20m/min | 20m/min | 20m/min | 20m/min | 20m/min | 20m/min | 20m/min | 20m/min | 20m/min | 20m/min | 20m/min | 20m/min | 20m/min |
| Nástrojová hlava | |||||||||||||
| Počet polôh | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Typ upínania | VDI30, BMT45*,BMT55* | BMT45, BMT55* | BMT45, BMT55* | BMT55 | BMT55 | BMT55, VDI40* | BMT55, VDI40* | BMT65 | BMT65 | BMT65 | VDI30, BMT45* | VDI30, BMT45* | VDI40, BMT55* |
| Max. kvadrát noža | 20x20, 25x25*mm | 20x20, 25x25*mm | 20x20, 25x25*mm | 25x25mm | 25x25mm | 25x25mm | 25x25mm | - | 25x25mm | 25x25mm | 20x20mm | 20x20mm | 25x25mm |
| Max. priemer upnutia nástrojov pre vnút.sústr. | 32mm | 32, 40*mm | 32, 40*mm | 40mm | 40mm | 40mm | 40mm | 40mm | 40mm | 40mm | 32mm | 32mm | 40mm |
| Max. otáčky poháňaných nástrojov | 4000, 5000*ot/min | 4000, 6000*ot/min | 4000, 6000*ot/min | 4000ot/min | 4000, 6000*ot/min | 4000, 5000*ot/min | 4000, 5000*ot/min | 4000, 5000*ot/min | 4000, 5000*ot/min | 4000, 5000*ot/min | 4000, 6000*ot/min | 4000, 6000*ot/min | 4000, 5000*ot/min |
| Koník | |||||||||||||
| Typ koníka, typ viď cenník | Hydraulic, HPT* | Hydraulic, HPT*, SPT* | SST, SPT* | SST, SPT* | SST, SPT* | Hydraulic, SPT*, HPT* | Hydraulic, SPT*, HPT* | SST-LM, SPT* | SST-LM, SPT* | SST-LM, SPT* | - | - | - |
| Kužeľ pinoly koníka | MK4 | MK4 | MK3 | MK3 | MK3, MK4* | MK5 | MK5 | MK5 | MK5 | MK6 | - | - | - |
| Pojazd koníka | 100-500mm | 100-500mm | 100-650mm | 100-1000mm | 100-1600mm | 100-750, 1000*, 1700*mm | 100-3000mm | 100-1250, 1700*mm | 100-650, 900*, 1400*mm | - | - | - | - |
| Rôzne | |||||||||||||
| Naklonenie loží | 35° | 35° | 35° | 35° | 35° | 35° | 35° | 45° | 45° | - | 35° | 60° | 35° |
| Typ vedenia | lineárne | lineárne | lineárne | lineárne | lineárne | lineárne | lineárne | lineárne | lineárne | lineárne | lineárne | lineárne | lineárne |
| Príkon stroja | 28kVA | 28kVA | 28kVA | 28kVA | 30kVA | 45kVA | 45kVA | 45kVA | 48kVA | - | 25kVA | 25kVA | 40kVA |
| Dĺžka stroja, bez dopravníka triesok | 2750mm | 2860mm | 3200mm | 3500mm | 4000mm | 3200, 4200*, 5000*mm | 6128mm | 4550, 5000*mm | 3900, 4400, 5000*mm | 6500mm | 2500mm | 2600mm | 2700mm |
| Šírka stroja | 1800mm | 1900mm | 2000mm | 1950mm | 2200mm | 1920mm | 2100mm | 2270mm | 2200mm | 2200mm | 1600mm | 1750mm | 2000mm |
| Výška stroja | 1900mm | 2200mm | 2200mm | 2200mm | 2200mm | 2130mm | 2220mm | 2550mm | 2550mm | 2550mm | 1900mm | 2050mm | 2120mm |
| Hmotnosť stroja v štandardnom prevedení | 4800kg | 4800kg | 5200kg | 6200kg | 7500kg | 6000, 7000*, 8100*kg | 10 000kg | 10700, 11700*kg | 9300, 10200*, 11200*kg | 15000kg | 2600kg | 4100kg | 4900kg |
| *Za príplatok | Zmena technických parametrov vyhradená |
