TBX63S Séria

TBX séria:

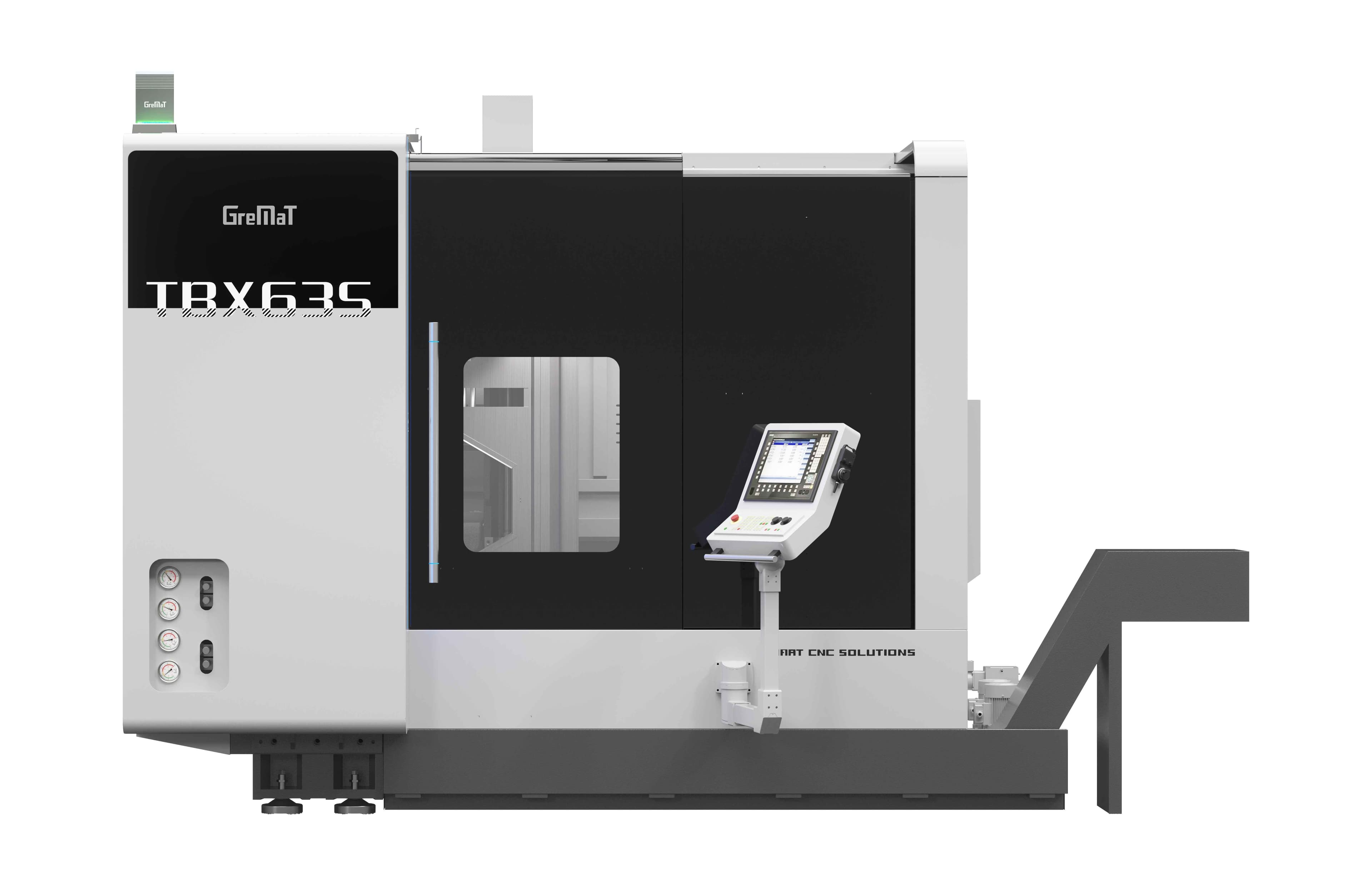

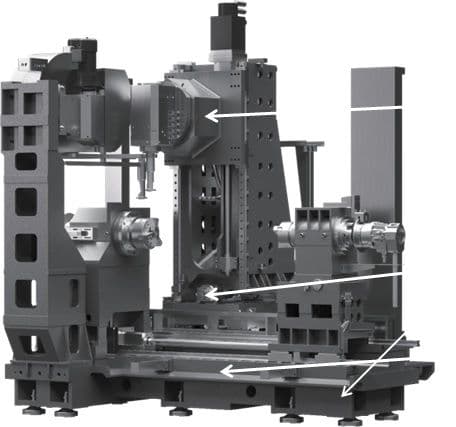

Jedná sa o sústružnícko-frézovacie obrábacie centrum. Horizontálny CNC sústruh je doplnený o 5 osé frézovacie centum s osou B- natáčanie vretena. Hlavné sústružnícke vreteno je build-in typu tzv. motorové vreteno ukončené kuželom A2-6 s priemerom tyče 65mm. Frézovacie vreteno je tiež buil-in typu s kuželom HSK-63T/12000 ot/min s výkonom 30kW. Protivreteno riadenie v osi Z3. MIn. programový inkrement osí C1/C2 hlavného/protivretena je po 0,001°.

Parametre

TBX63S
Základné informácie
Veľkosť 3j čeľusťového skľučovadla10"-254mm
Max. priemer sústruženia250mm
Max. dĺžka sústruženia750mm
Max. obežný priemer nad ložou450mm
Max. obežný priemer nad priečnym suportom450mm
Sústružnícke vreteno
Vŕtanie vretena75mm
Max. priemer tyče65mm
Koniec vretenaA2-8
Max. otáčky vretena4000ot/min
Výkon vretena - motorové vreteno19kW
Protivreteno
Vŕtanie vretena65mm
Max. priemer tyče51mm
Koniec vretenaA2-5
Max. otáčky vretena5000mm
Výkon vretena - motorové vreteno11kW
Frézovacie vreteno
KuželHSK63
Max. otáčky vretena12000ot/min
Výkon vretena- motorové vreteno30kW
Rozsah natáčania vretena v osi B+-120°
Min. inkrement osi B0,001°
Počet nástrojov v zásobníku24/30*
Max. priemer/dlžka nástroja110/250mm
Max. hmotnosť nástroja8kgkg
Pojazdy
Pojazd v osi X1/Y1/Z1 frézovacieho vretena815/150/780mm
Pojazd v osi X2/Z2 nástrojovej hlavy-
Rýchloposuv v osi X1/Y1/Z124m/min
Rýchloposuv v osi X2/Z2-
Pojazd v osi B protivretena1000mm
Min. inkrement v osi C1/C20,001°
Nástrojová hlava (* za príplatok)
Umiestnenie-
Počet polôh -
Typ upínania-
Max. kvadrát noža-
Max. priemer upnutia nástrojov pre vnút.sústr.-
Max. otáčky poháňaných nástrojov-
Výkon pohonu nástrojov S1/S3 30 min-
Koník
Typ koníka, typ viď cenník-
Kužeľ pinoly koníka-
Pojazd koníka-
Rôzne
Naklonenie loží0°°
Typ vedeniaroller type linear
Príkon stroja70kVAkVA
Dĺžka stroja4450mm
Šírka stroja2760mm
Výška stroja2850mm
Hmotnosť stroja v štandardnom prevedení9800kg
*Za príplatok | Zmena technických parametrov vyhradená
