Z-MaT

STL Séria

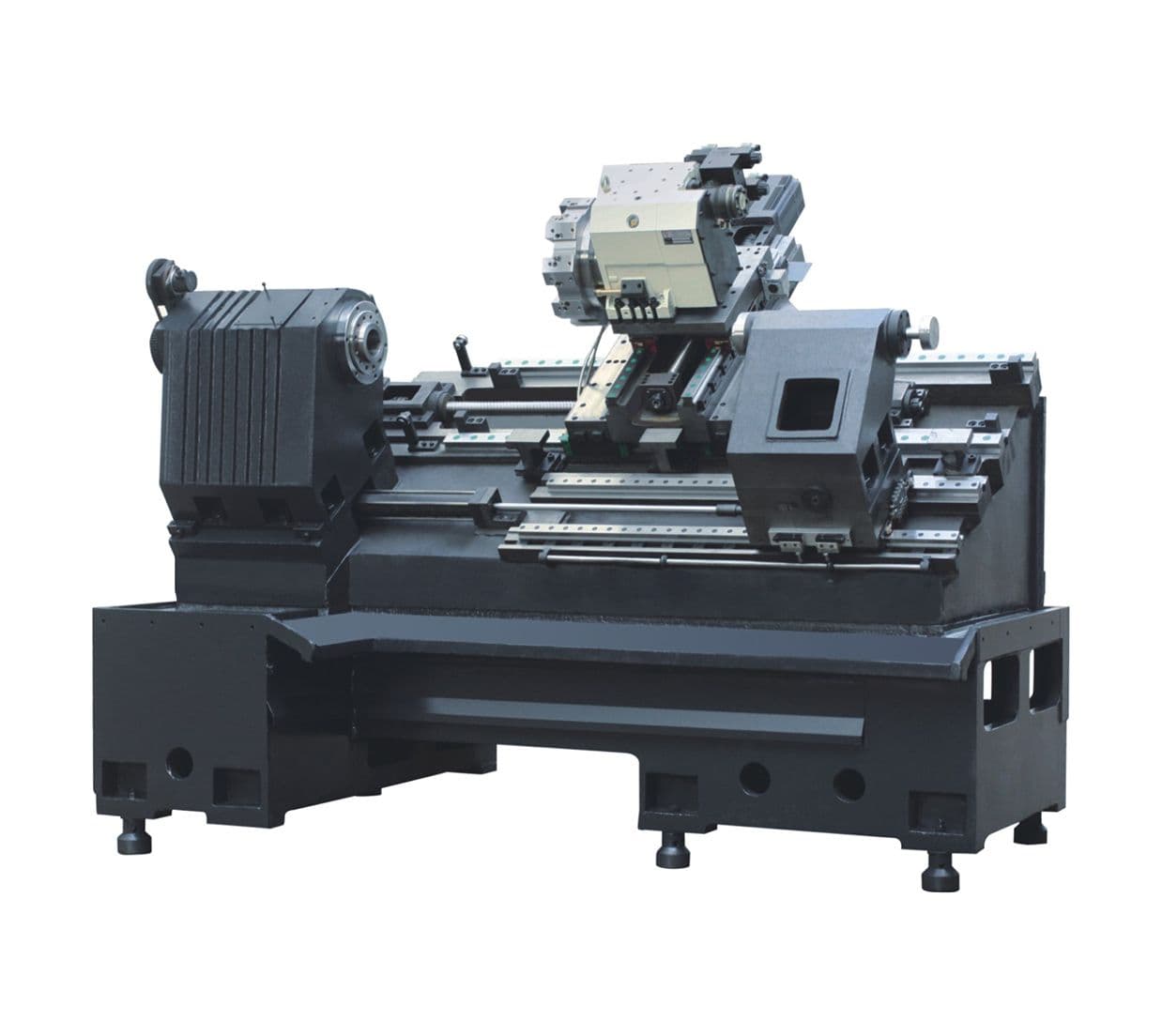

Je základná a najpredávanejšia rada produktívnych 2j osích sústruhov so šikmým lôžkom za podpory koníka, ktorý je vo väčšine prípadov plne programovateľný už v štandardnej výbave. Stroje sú určené pre bežné prevádzky, ale aj pre veľkosériovú výrobu. Stroje sú postavené na lineárnych valivých vedeniach na tuhej liatinovej konštrukcii - monobloku, čím je zabezpečená vysoká statická aj dynamická tuhosť a presnosť stroja. Stroje sú schopné pracovať v automatickom cykle s podávačom tyčového materiálu a lopatkou. V prípade sústruženia hriadeľov je možné stroje doplniť lunetami.

Parametre

STL5STL6STL8STL8-IISTL8 PlusSTL8-550STL8-750STL8-1100STL10STL10-1600STL10-2000STL12STL12-1600STL12-2000STL15-1500STL15-2000STL18-750STL18-1000STL18-1500STL18-2000STL24-1000
Základné technické informácie
Veľkosť 3j čeľusťového sklučovadla5``/127, 6``/153*mm6``/153, 8``/203*mm8``/203, 10``/254*mm8``/203, 10``/254*mm8``/203, 10``/254*mm8``/203, 10``/254*mm8``/203, 10``/254*mm8``/203, 10``/254*mm10``/254mm10``/254mm10``/254mm12``/305, 15``/381*mm12``/305, 15``/381*mm12``/305, 10``/254*, 15``/381*mm15``/381, 12``/305*mm15``/381, 12``/305*mm18``/457, 15``/381*mm18``/457, 15``/381*mm18``/457, 15``/381*mm18``/457, 15``/381*mm24``/610, 18``/457*mm
Max. obežný priemer nad ložou300mm400mm450mm450mm550mm550mm550mm600mm520, 620*mm600mm570mm530mm600mm620mm650mm650mm800mm800mm800mm800mm720mm
Max. priemer sústruženia250mm250mm300mm300mm400mm400mm400mm400mm450mm450mm450mm500mm500mm500mm550mm550mm700mm700mm700mm700mm-
Max. dĺžka sústruženia300, 400*mm300, 400*mm450mm500mm400, 550*mm550mm750mm1100mm750, 1000*mm1600mm1800 (C2C 2000)mm750, 1000*mm1600mm1820 (C2C 2000)mm1320 (C2C 1500)mm1820 (C2C 2000)mm750mm1000mm1500mm2000mm1000mm
Max. obežný priemer nad priečnym suportom180mm220mm220mm220mm320mm360mm360mm360mm280, 380*mm400mm360mm280mm400mm360mm500mm500mm600mm600mm600mm600mm600mm
Vreteno
Vŕtanie vretenaD48, D55*mmD55, D62*mmD62, D75*mmD62, D75*, D86*mmD62, D75*, D86*mmD62, D75*, D86*mmD62, D75*, D86*mmD86, D75*mmD86, D75*mmD86, D75*mmD105, D120*mmD86, D75*mmD105, D86*, D120*mmD105, D120*mmD120, D110*mmD120, D110*mmD120, D110*mmD135, D162*mm
Max. priemer tyčeD40, D46*mmD46, D52*mmD52, D65*mmD52, D65*mmD52, D65*, D75*mmD52, D65*, D75*mmD52, D65*, D75*mmD52, D65*, D75*mmD75, D65*mmD75, D65*mmD75, D65*mmD91, D110*mmD75, D65*mmD91, D75*, D110*mmD91, D110*mmD91, D110*mmD110, D95*mmD110, D95*mmD110, D95*mmD110, D95*mmD117, D146*mm
Koniec vretenaA2-5A2-5, A2-6*A2-6, A2-8*A2-6, A2-8*A2-6, A2-8*A2-6, A2-8*A2-6, A2-8*A2-6, A2-8*A2-8A2-8A2-8A2-8, A2-11*A2-8A2-8, A2-11*A2-8, A2-11*A2-8, A2-11*A2-11A2-11A2-11A2-11A2-15
Max. otáčky vretena5000, 6000*rpm5000, 6000*, 4000*rpm4000, 2000*, 1600*, 3500*rpm4000, 2000*, 1600*, 3500*rpm4000, 2000*, 1600*, 3500*, 3000*rpm4000, 3500*, 3000*rpm4000, 2000*, 1600*, 3500*rpm4000, 2000*, 1600*, 3500*rpm3000, 3500*rpm3000, 3500*rpm3000, 3500*rpm1800, 1000*rpm3000, 3500*rpm1800, 3000*, 1000*rpm1800, 1000*rpm1800, 1000*rpm1000, 1500*rpm1000, 1500*rpm1000, 1500*rpm1000, 1500*rpm1000, 800*rpm
Výkon vretena3,7/5,5 5,5/7,5*kW7,5/11kW7,5/11 11/15*kW7,5/11 11/15*kW7,5/11 11/15*kW11/15kW7,5/11 11/15*kW7,5/11 11/15*kW11/15 15/18,5*kW15/18,5kW15/18,5kW11/15 15/18,5*kW15/18,5kW15/18,5kW15/18,5kW15/18,5kW18,5/22, 15/18,5*kW18,5/22, 15/18,5*kW18,5/22, 15/18,5*kW18,5/22,15/18,5*kW22kW
Pojazdy
Pojazd v osi X150mm150mm170mm170mm260mm250mm250mm250mm280mm250mm280mm280mm250mm280mm300mm300mm380mm380mm380mm380mm430mm
Pojazd v osi Z300, 400*mm300, 380*mm450mm450mm400, 550*mm550mm750mm1100mm750, 1000*mm1600mm2000mm750, 1000*mm1600mm2000mm1500mm2000mm750mm1000mm1500mm2000mm1000mm
Rýchloposuv v osi X20m/min20m/min20m/min20m/min20m/min20m/min20m/min20m/min15m/min15m/min15m/min15m/min15m/min15m/min15m/min15m/min15m/min15m/min15m/min15m/min15m/min
Rýchloposuv v osi Z20m/min20m/min20m/min20m/min20m/min20m/min20m/min20m/min20m/min20m/min20m/min20m/min20m/min20m/min20m/min20m/min20m/min20m/min20m/min20m/min20m/min
Nástrojová hlava
Veľkosť nástrojovej hlavy63808010010080, 100*100, 125*100, 125*100100100100100125125125125160
Počet nástrojov8, 12*8, 12*8, 12*8, 12*8, 12*8, 12*8, 12*8, 12*8, 12*8, 12*8, 12*8, 12*8, 12*8, 12*8, 12*8, 12*8, 12*8, 12*8, 12*8, 12*8, 12*
Max. kvadrát noža20x20mm25x25, 20x20*mm25x25, 20x20*mm25x25, 20x20*mm25x25mm25x25mm25x25mm25x25mm25x25mm25x25mm25x25mm25x25mm25x25mm25x25mm32x32mm32x32mm32x32mm32x32mm32x32mm32x32mm32x32mm
Koník
Typ koníkaHPT, SPT*Hydraulic, HPT*Hydraulic, SST*, HPT*HPT, Hydraulic*, SST*HPT, SPT*SST, SPT*SST, SPT*Hydraulic, HPT*, SST*SST, SPT*SST, SPT*Hydraulic, HPT*, SST*SST, SPT*SST, SPT*SST, SPT*Hydraulic, HPT*, SST*, SPT*Hydraulic, HPT*, SST*, SPT*Hydraulic, SST*, SPT*Hydraulic, SST*, SPT*
Kužeľ pinoly koníkaMK4MK4MK4MK4MK4MK3MK3MK5MK4MK4MK5MK4MK4MK5MK6MK6MK6MK6
Pojazd pinoly koníka0mm90mm90mm0mm90mm150mm150mm150mm150mm150mm150mm150mm150mm150mm0mm150mm150mm150mm150mm150mm150mm
Pojazd koníka300, 400*mm80-300mm100-450mm100-400, 550*mm550mm750mm1100mm100-750, 1000*mm1600mm1800mm100-750, 1000*mm1600mm100-1800mm100-1820mm100-750mm200-1000mm200-2000mm200-1000mm
Rôzne
Stupeň naklonenia loží45°35, 45*°35°35°35°35°35°35°35°35°35°35°35°35°45°45°45°45°45°45°45°
Typ vedení strojalineárnelineárnelineárnelineárnelineárnelineárnelineárnelineárnelineárnelineárnelineárnelineárnelineárnelineárnelineárnelineárnelineárnelineárnelineárnelineárnelineárne
Príkon stroja12kVA14kVA15kVA16kVA16kVA16kVA18kVA20kVA22kVA22kVA20kVA22kVA22kVA25kVA32kVA32kVA32kVA32kVA
Rozmery stroja (dxšxv)2400x1640x2050mm2510, 2650* x1910x2010mm2700x1750x1950mm2700x1800x1950mm2650x2000x2050mm2850x1950x2200mm2950x1950x2200mm3500x1950x2200mm3350x2000x2350mm4100x2000x2250mm5150x2070x2350mm3350x2000x2350mm4100x2000x2250mm5150x2070x2150mm4550x2270x2550mm5000x2270x2550mm3900x2200x2550mm4200x2200x2550mm4700x2200x2550mm5200x2200x2550mm4350x2200x2550mm
Hmotnosť stroja2500kg2900kg3700kg3800kg4500kg4800kg5200kg6000kg5850kg7000kg8000kg5900kg7100kg8100kg10500kg11500kg9100kg10000kg11000kg12000kg9500kg
*Za príplatok | Zmena technických parametrov vyhradená
