Z-MaT
STK Séria
Obojstranné stredové vreteno typu BUILD-IN:
Jedná sa CNC sústruhy so stredovým obojstranným vretenom na obrábanie tyčových súčiastok a ich oboch koncov naraz dvoma nástrojmi. Na upínanie v stredovom vretene slúži zabudovaná hydraulická klieština. Stroje disponujú dvoma nezávislými suportmi pohybujúcimi sa v osich X1/Z1 a X2/Z2.

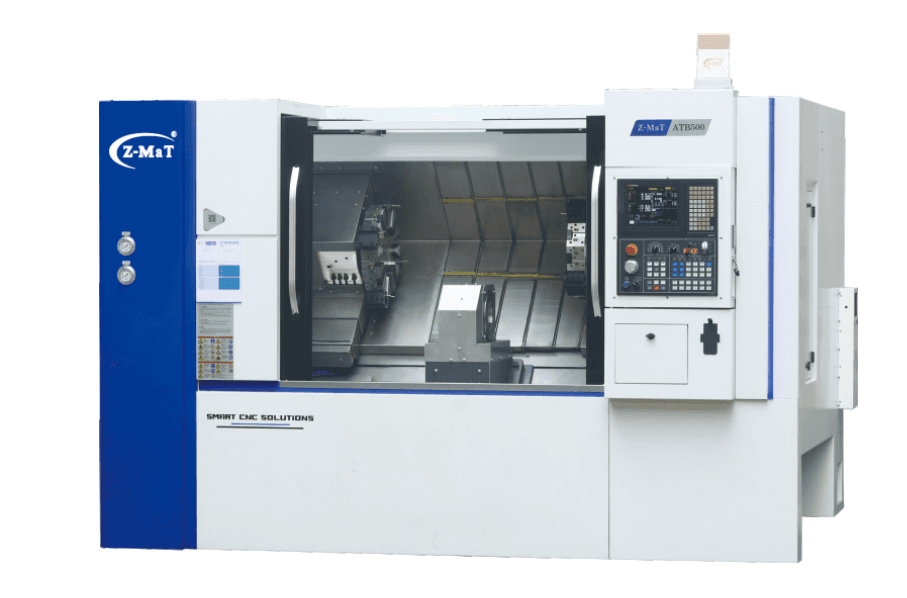

ATB500 - obsahuje 2x nástrojové hlavy 12 polohové

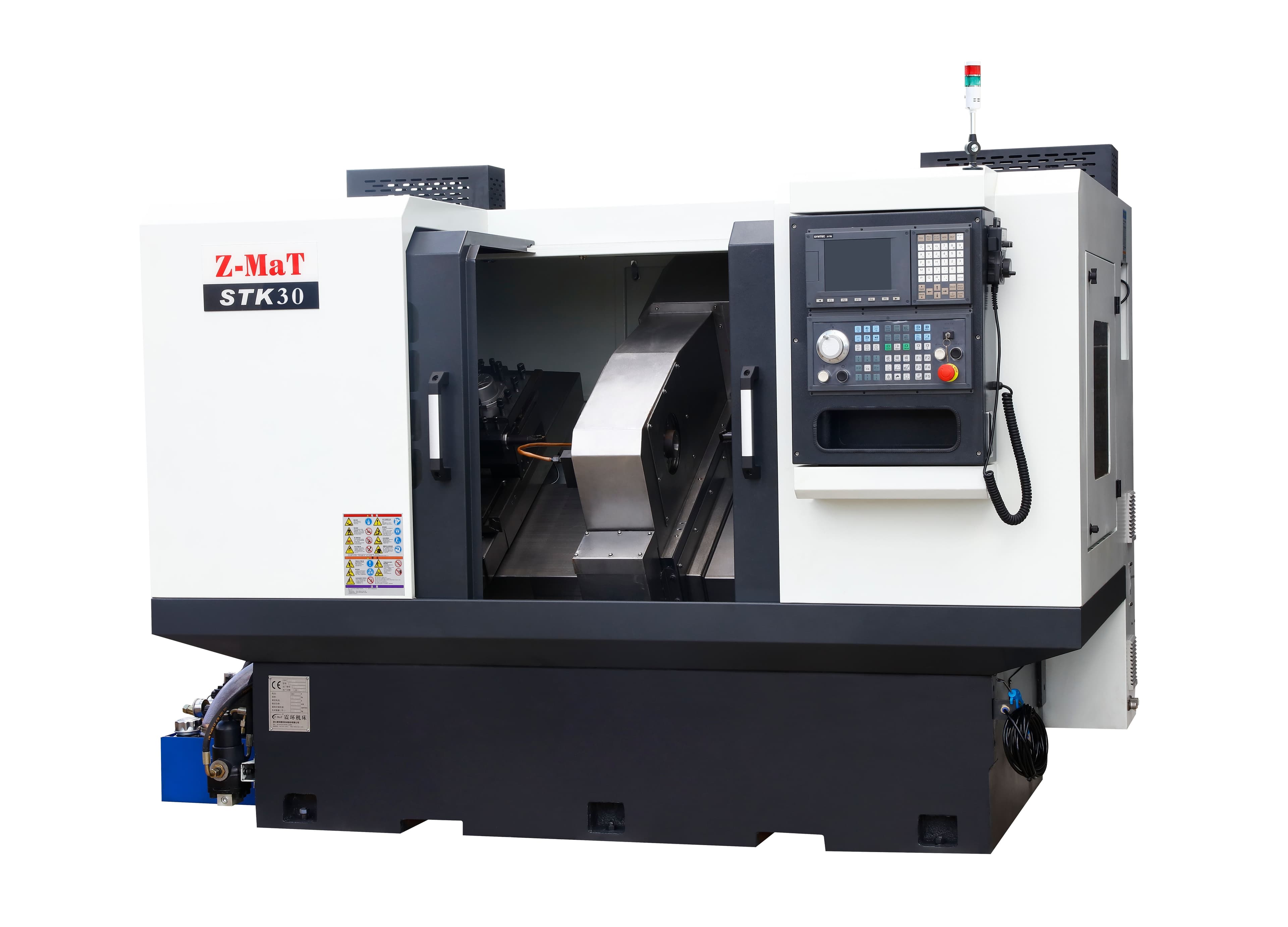

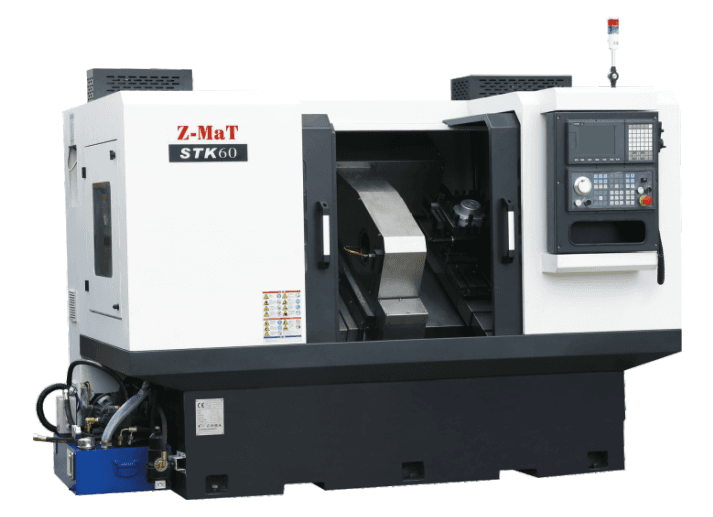

STK30/STK60 - obsahuje 2x lineárne upínače nástrojov
Parametre
| ATB-500 | STK-30 | STK-60 | |
|---|---|---|---|
| Základné informácie | |||
| Max. priemer nad ložou | 300mm | 300mm | 300mm |
| Vreteno | |||
| Max. priemer tyče | 20-72mm | 32mm | 20-72mm |
| Max. otáčky vretena | 2000ot/min | 3000ot/min | 2000ot/min |
| Výkon vretena - motorové vreteno | 7,5/11kW | 5,5/7,5kW | 7,5/11kW |
| Pojazdy | |||
| Pojazd v osi X1, X2 | 200mm | 290mm | 370mm |
| Pojazd v osi Z1/Z2 | 350mm | 180mm | 250mm |
| Rýchloposuv v osi X1/X2 | 15m/min | 15m/min | 20m/min |
| Rýchloposuv v osi Z1/Z2 | 20m/min | 20m/min | 20m/min |
| Nástrojová hlava & lineárne upínanie | |||
| Počet polôh | 2x12 | 2x6 | 2x6 |
| Typ upínania | Revolver | Lineárne | Lineárne |
| Kvadrat noža | 25x25mm | 20x20mm | 25x25mm |
| Priemer vnútorného nástroja | 40mm | 32mm | 40mm |
| Rôzne | |||
| Naklonenie loží | 45° | 0° | 30° |
| Typ vedenia | lineárne valivé vedenie | lineárne valivé vedenie | lineárne valivé vedenie |
| Príkon stroja | 20kVA | 20kVA | 20kVA |
| Dĺžka stroja, bez dopravníka triesok | 3150mm | 2240mm | 2520mm |
| Šírka stroja | 2050mm | 1530mm | 1720mm |
| Výška stroja | 2200mm | 1950mm | 1850mm |
| Hmotnosť stroja v štandardnom prevedení | 5000kg | 3000kg | 4200kg |
| *Za príplatok | Zmena technických parametrov vyhradená |
