SL Séria

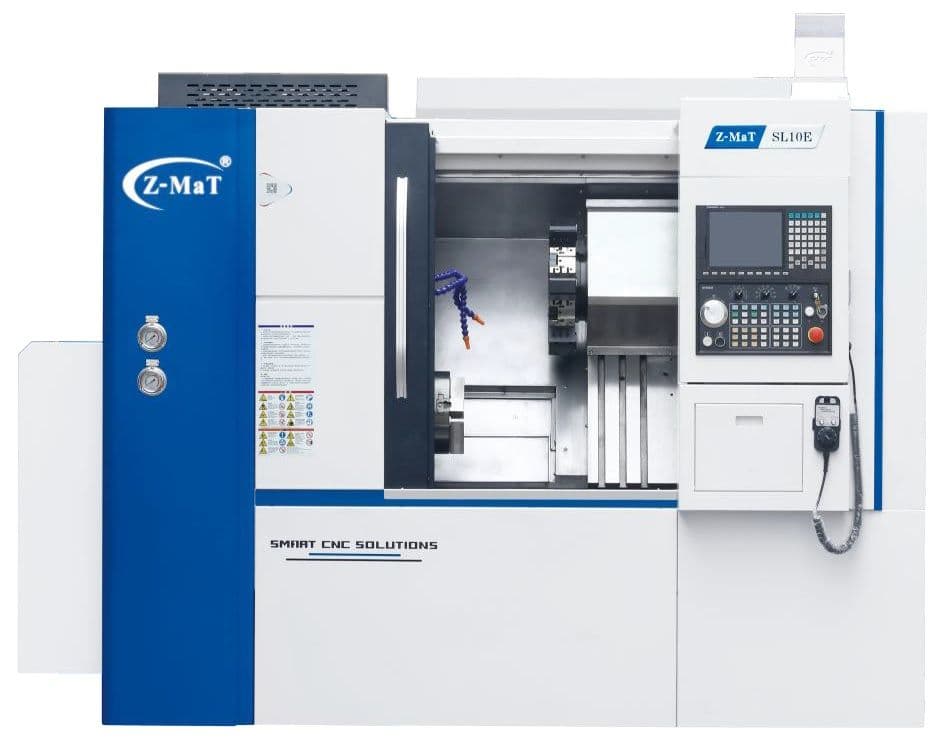

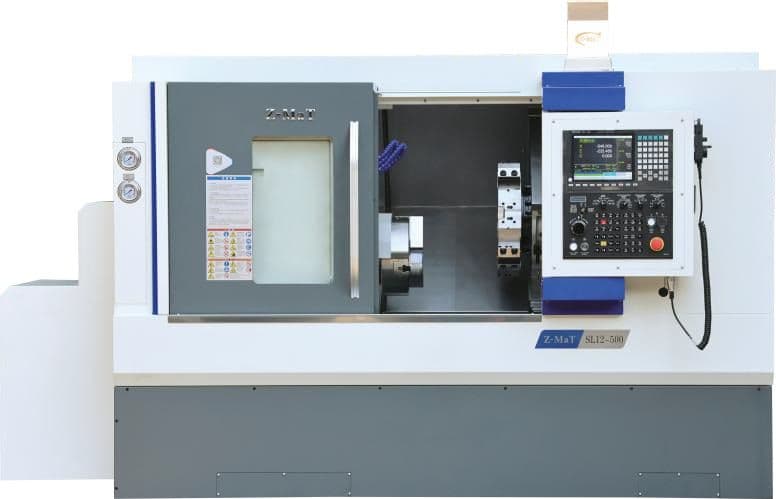

Séria CNC sústruhov bez podpory koníka.
Je určená pre krátke diskové súčiastky.
SL rovnako ako STL poskytuje tuhosť a výkon, navyše vhodná pre automatizáciu zakladania s výhodou nižšej obstarávacej ceny.
Séria postavená na liatinovej konštrukcii "monoblock" z jedného kusu, pojazdy sú po lineárnych vedeniach BOSH-REXROTH.
Parametre
| SL6 | SL8 | SL10 | SL10E | SL12-500 | |
|---|---|---|---|---|---|
| Základné technické informácie | |||||
| Veľkosť 3j čeľusťového sklučovadla | 6"(8",10")mm | 8"mm | 10"mm | 8" (10")mm | 12"( 15")mm |
| Max. obežný priemer nad ložou | 480mm | 450mm | 550mm | 500mm | 550mm |
| Max. priemer sústruženia | 250mm | 250mm | 250mm | 250mm | 300 (380)mm |
| Max. dĺžka sústruženia | 250(350)mm | 320mm | 450 (600)mm | 300 (400)mm | 450 (600)mm |
| Max. obežný priemer nad priečnym suportom | 210mm | 300mm | 300mm | 210mm | 300mm |
| Vreteno | |||||
| Vŕtanie vretena | 86 (75)mm | 62 (75)mm | 105 (120)mm | ||
| Max. priemer tyče | 46 (52, 70)mm | 52mm | 75 (65)mm | 52 (65)mm | 91 (110)mm |
| Koniec vretena | A2-5(A2-6, A2-8) | A2-6 | A2-8 | A2-6 (A2-8) | A2-8 (A2-11) |
| Max. otáčky vretena | 5000 (4000, 2500)rpm | 4000 (2000)rpm | 3000 (3200)rpm | 4000 (3200)rpm | 3000 (3200)rpm |
| Výkon vretena | 7,5 (11, 15)kW | 11 (15)kW | 15kW | 11 (15)kW | 15kW |
| Pojazdy | |||||
| Pojazd v osi X | 200mm | 250mm | 280mm | 280mm | 280mm |
| Pojazd v osi Z | 250,350mm | 300mm | 450 (600)mm | 200 (300)mm | 450 (600)mm |
| Rýchloposuv v osi X | 20m/min | 20m/min | 20m/min | 20m/min | 20m/min |
| Rýchloposuv v osi Z | 25m/min | 20m/min | 20m/min | 20m/min | 20m/min |
| Nástrojová hlava | |||||
| Veľkosť nástrojovej hlavy | 80 (100) | 80 | 100 | ||
| Počet nástrojov | 8 (12) | 8 (12) | 8 (12) | 8 (12) | 8 (12) |
| Max. kvadrát noža | 20 x 20(25 x 25)mm | 25 x 25(20 x 20)mm | 25 x 25mm | 25 x 25(20 x 20)mm | 25 x 25mm |
| Koník | |||||
| Typ koníka | - | - | - | ||
| Kužeľ pinoly koníka | - | - | - | - | - |
| Pojazd pinoly koníka | - | - | - | - | - |
| Pojazd koníka | - | - | - | ||
| Rôzne | |||||
| Stupeň naklonenia loží | 35° | 45° | 35° | 60° | 35° |
| Typ vedení stroja | Linear guideways | Linear guideways | Linear guideways | Linear guideways | Linear guideways |
| Príkon stroja | 18kVA | 15kVA | 18kVA | ||
| Rozmery stroja (dxšxv) | 2450×1800×1950mm | 2500×1750×2100mm | 3000×1900×2350mm | 2550×1750×2250mm | 3000×1900×2350mm |
| Hmotnosť stroja | 3100kg | 3300kg | 4400kg | 3800kg | 4600kg |
| *Za príplatok | Zmena technických parametrov vyhradená |
