Z-MaT
S Séria

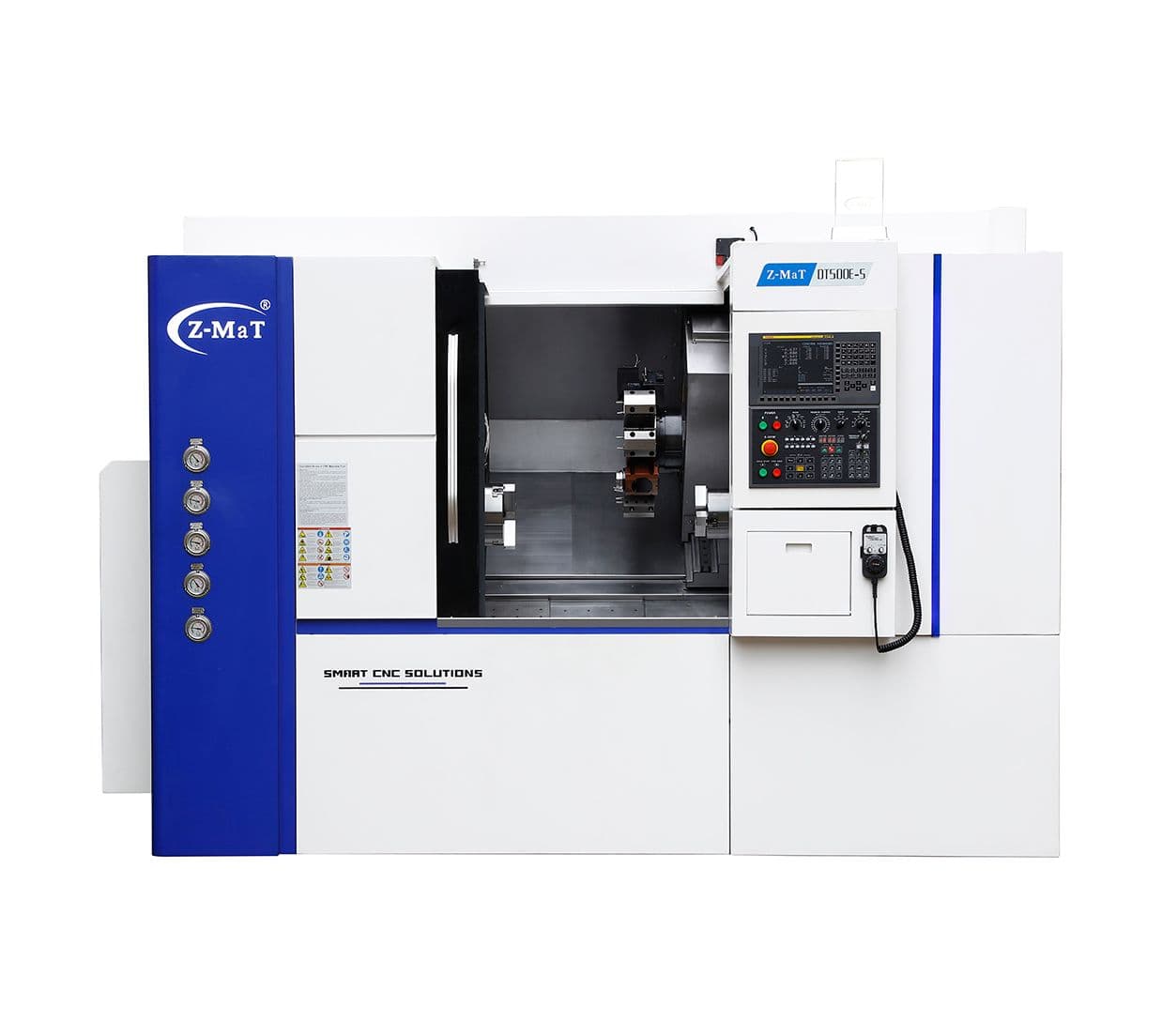

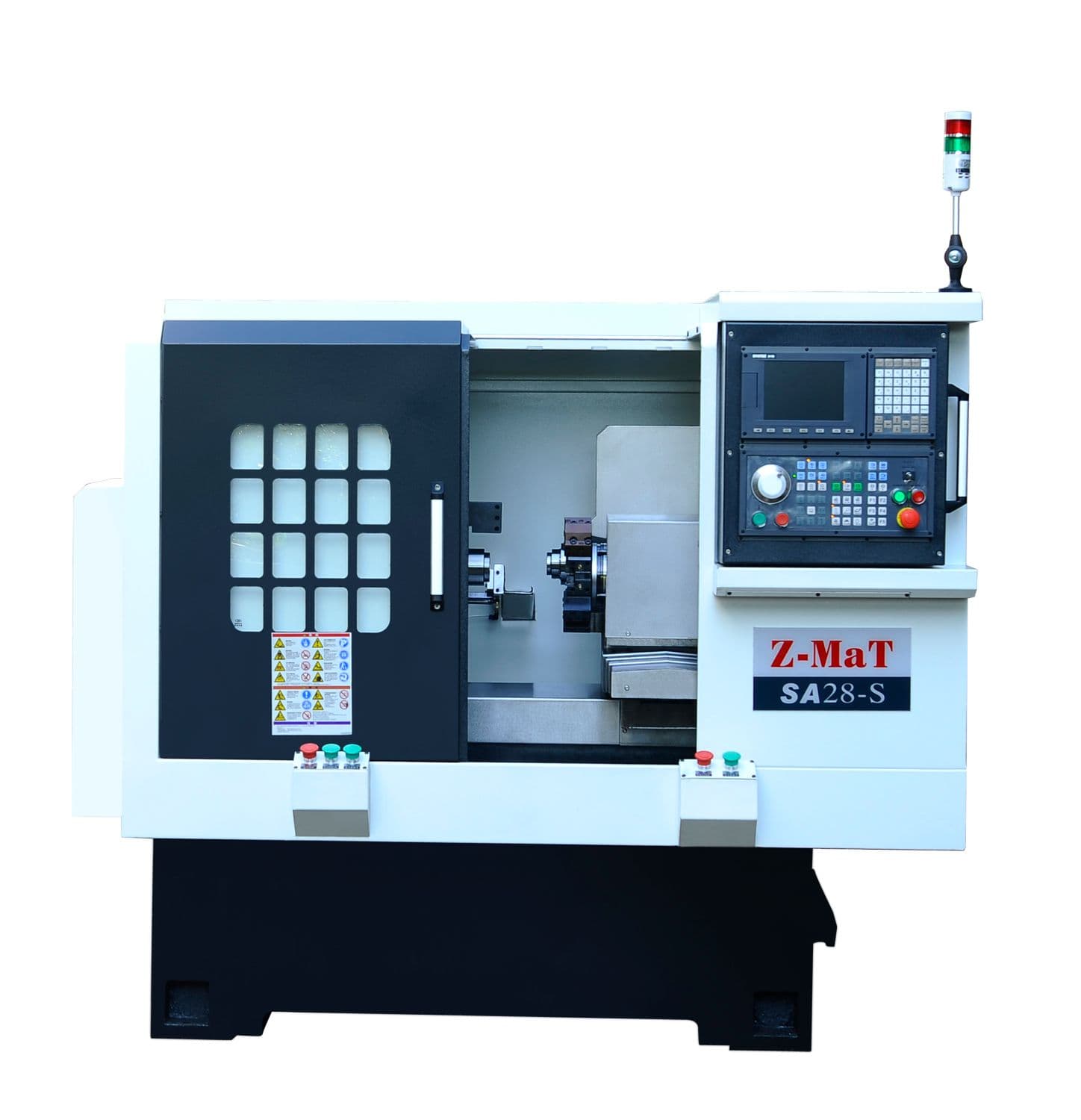

Je rada produktívnych sústruhov so šikmým lôžkom s možnosťou frézovania v osiach X, Y, Z a C1 za podpory PROTIVRETENA, ktoré je plne programovateľné v osiach B a C2. Stroje sú určené pre bežné prevádzky, ale aj pre veľkosériovú výrobu. Stroje sú postavené na lineárnych valivých vedeniach na tuhej liatinovej konštrukcii - monobloku, čím je zabezpečená vysoká statická aj dynamická tuhosť a presnosť stroja. Stroje sú schopné pracovať v automatickom cykle s podávačom tyčového materiálu a lopatkou. Táto séria strojov patrí medzi prémiovú radu výrobcu Z-MaT s použitím najlepších komponentov. Z tejto rady sa vymyká model SA-28S, ktorý ja na rovných ložiach a vyvinutý ako špeciál pre masovú výrobu malých súčiastok D40x100mm, os Y je pohyb upichovacieho nástroja.
Model TN400-SX disponuje s osou X2/Z2 proti-vretena a umožňuje obrábanie otvoru dvoch súčiastok naraz.
Parametre
| SA28-S | STL8-S | TN500S | TN500S-900 | TN500S-1500 | DT500E-S | DT500ES-900 | DT500ES-1500 | |
|---|---|---|---|---|---|---|---|---|
| Základné informácie | ||||||||
| Max. priemer sústruženia | doporučené 40mm | 320mm | 320mm | 320mm | 320mm | 320mm | 320mm | 320mm |
| Max. dĺžka sústruženia | doporučené 100mm | 620mm | 620mm | 900mm | 1500mm | 550, 620*mm | 900mm | 1500mm |
| Max. obežný priemer nad ložou | - | - | 600mm | - | 600mm | 650mm | 650mm | - |
| Max. obežný priemer nad priečnym suportom | - | - | 360mm | - | 360mm | 460mm | 460mm | - |
| Vreteno | ||||||||
| Veľkosť 3j čeľusťového skľučovadla | klieština -mm | 8``/203, 10``/254* 12``/305* 15``/381*mm | 8``/203, 10``/254* 12``/305* 15``/381*mm | 8``/203, 10``/254* 12``/305* 15``/381*mm | 8``/203, 10``/254* 12``/305* 15``/381*mm | 8``/203, 10``/254* 12``/305* 15``/381*mm | 8``/203, 10``/254* 12``/305* 15``/381*mm | 8``/203, 10``/254* 12``/305* 15``/381*mm |
| Vŕtanie vretena | 37, 48*, 55*mm | 66, 75*, 86*, 105*, 120*mm | 66, 75*, 86*, 105*, 120*mm | 66, 75*, 86*, 105*, 120*mm | 66, 75*, 86*, 105*, 120*mm | 66, 75*, 86*, 105*, 120*mm | 66, 75*, 86*, 105*, 120*mm | 66, 75*, 86*, 105*, 120*mm |
| Max. priemer tyče | 28, 40*, 46*mm | 52, 65*, 74*, 90*, 109*mm | 52, 65*, 74*, 90*, 109*mm | 52, 65*, 74*, 90*, 109*mm | 52, 65*, 74*, 90*, 109*mm | 52, 65*, 74*, 90*, 109*mm | 52, 65*, 74*, 90*, 109*mm | 52, 65*, 74*, 90*, 109*mm |
| Koniec vretena | - | A2-6, A2-8*, A2-11* | A2-6, A2-8*, A2-11* | A2-6, A2-8*, A2-11* | A2-6, A2-8*, A2-11* | A2-6, A2-8*, A2-11* | A2-6, A2-8*, A2-11* | A2-6, A2-8*, A2-11* |
| Max. otáčky vretena | 3000ot/min | 4000, 3500*, 3000*, 2000*, 10000*ot/min | 4000, 3500*, 3000*, 2000*, 10000*ot/min | 4000, 3500*, 3000*, 2000*, 10000*ot/min | 4000, 3500*, 3000*, 2000*, 10000*ot/min | 4000, 3500*, 3000*, 2000*, 10000*ot/min | 4000, 3500*, 3000*, 2000*, 10000*ot/min | 4000, 3500*, 3000*, 2000*, 10000*ot/min |
| Výkon vretena | 3,7/5,5 4,4*kW | 22/30kW | 22/30kW | 22/30kW | 22/30kW | 22/30kW | 22/30kW | 22/30kW |
| Protivreteno | ||||||||
| Veľkosť skľučovadla | klieština -mm | 6``/153mm | 6``/153mm | 6``/153mm | 6``/153mm | 6``/153mm | 6``/153mm | 6``/153mm |
| Vŕtanie vretena | 37mm | 55mm | 55mm | 55mm | 55mm | 55mm | 55mm | 55mm |
| Max. priemer tyče | 28mm | 46mm | 46mm | 46mm | 46mm | 46mm | 46mm | 46mm |
| Koniec vretena | - | A2-5 | A2-5 | A2-5 | A2-5 | A2-5 | A2-5 | A2-5 |
| Max. otáčky vretena | 3000ot/min | 5000ot/min | 5000ot/min | 5000ot/min | 5000ot/min | 5000ot/min | 5000ot/min | 5000ot/min |
| Výkon vretena | 2,2/3 3*kW | 11/15kW | 11/15kW | 11/15kW | 11/15kW | 11/15kW | 11/15kW | 11/15kW |
| Pojazdy | ||||||||
| Pojazd v osi X | 350mm | 250mm | 250mm | 250mm | 250mm | 200mm | 200mm | 200mm |
| Pojazd v osi Z | 200mm | 620mm | 620mm | 900mm | 1500mm | 550, 620*mm | 900mm | 1500mm |
| Pojazd v osi B | 200mm | - | 620mm | - | 1500mm | 550, 620*mm | - | - |
| Pojazd v osi Y | 80mm | - | - | - | - | ±70mm | ±70mm | - |
| Rýchloposuv v osi X | 15m/min | 20m/min | 20m/min | 20m/min | 20m/min | 20m/min | 20m/min | 20m/min |
| Rýchloposuv v osi Z | 15m/min | 20m/min | 20m/min | 20m/min | 20m/min | 20m/min | 20m/min | 20m/min |
| Rýchloposuv v osi Y | - | - | - | - | - | 12, 7*m/min | 12, 7*m/min | - |
| Nástrojová hlava | ||||||||
| Typ upínania | Gang, nástrojová hlava | BMT55 | BMT55 | BMT55 | BMT55 | BMT55 | BMT55 | BMT55 |
| Počet polôh | - , 8* | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Max. kvadrát noža | - | 25x25mm | 25x25mm | 25x25mm | 25x25mm | 25x25mm | 25x25mm | 25x25mm |
| Max. priemer upnutia nástrojov pre vnút.sústr. | - | 40mm | 40mm | 40mm | 40mm | 40mm | 40mm | 40mm |
| Max. otáčky poháňaných nástrojov | - | - | 4000, 6000*ot/min | 4000, 6000*ot/min | 4000, 6000*ot/min | 4000, 6000*ot/min | 4000, 6000*ot/min | 4000, 6000*ot/min |
| Vedenia a lože | ||||||||
| Naklonenie loží | 0 | 35° | 35° | 35° | 35° | 35° | 35° | 35° |
| Typ vedenia | linear | lineárne | lineárne | lineárne | lineárne | lineárne | lineárne | lineárne |
| Rôzne | ||||||||
| Hmotnosť stroja v štandardnom prevedení | 1900kg | 5200kg | 5200kg | 6300kg | 7300kg | 5300kg | 6500kg | 7500kg |
| Dĺžka stroja, bez dopravníka triesok | 2220mm | 3020mm | 3020mm | 3500mm | 4000mm | 3100mm | 3600mm | 4200mm |
| Šírka stroja | 1480mm | 1950mm | 1950mm | 1950mm | 1950mm | 2000mm | 2000mm | 2000mm |
| Výška stroja | 1830mm | 2200mm | 2200mm | 2200mm | 2200mm | 2250mm | 2250mm | 2250mm |
| *Za príplatok | Zmena technických parametrov vyhradená |
