POWER W Séria

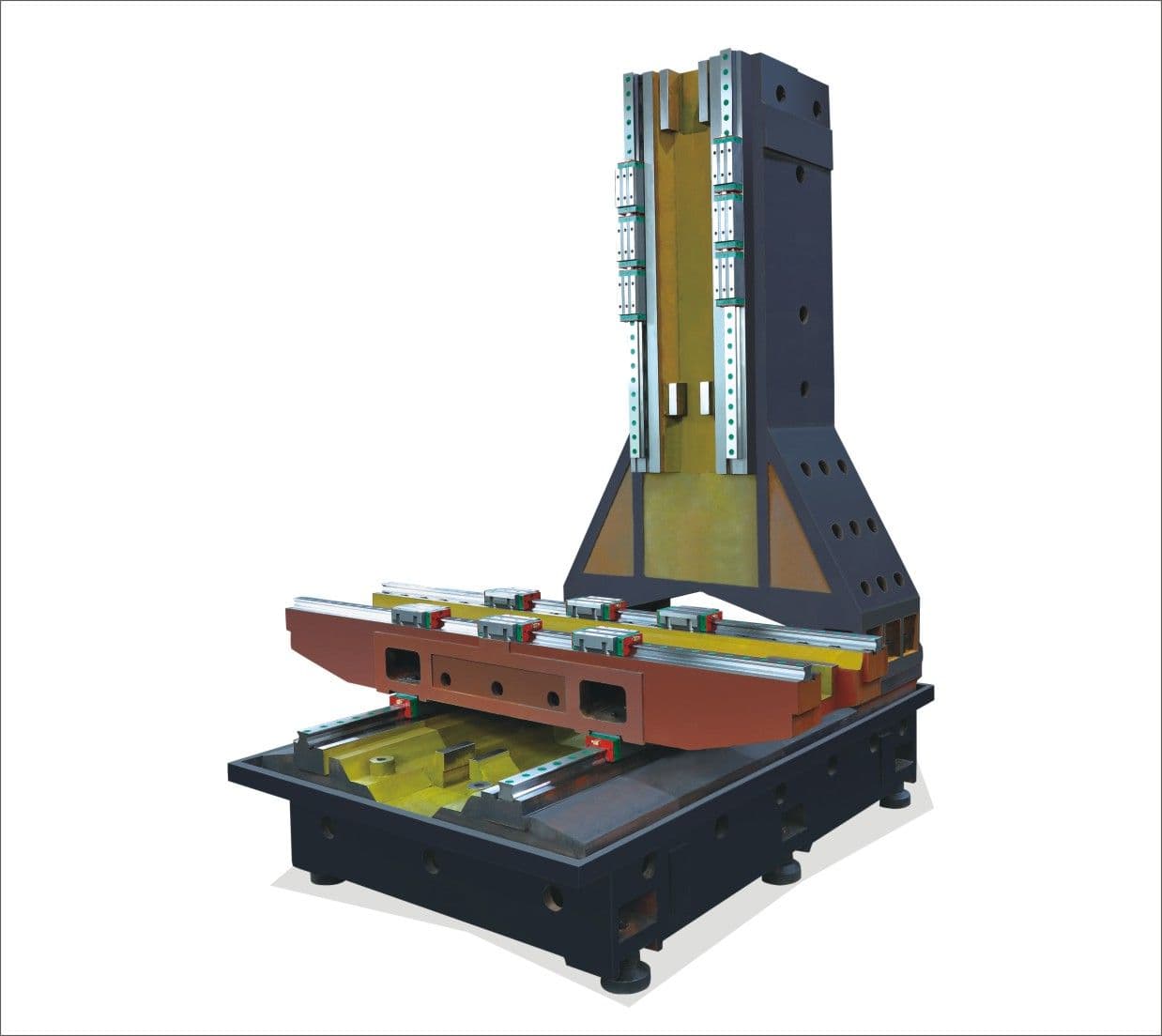

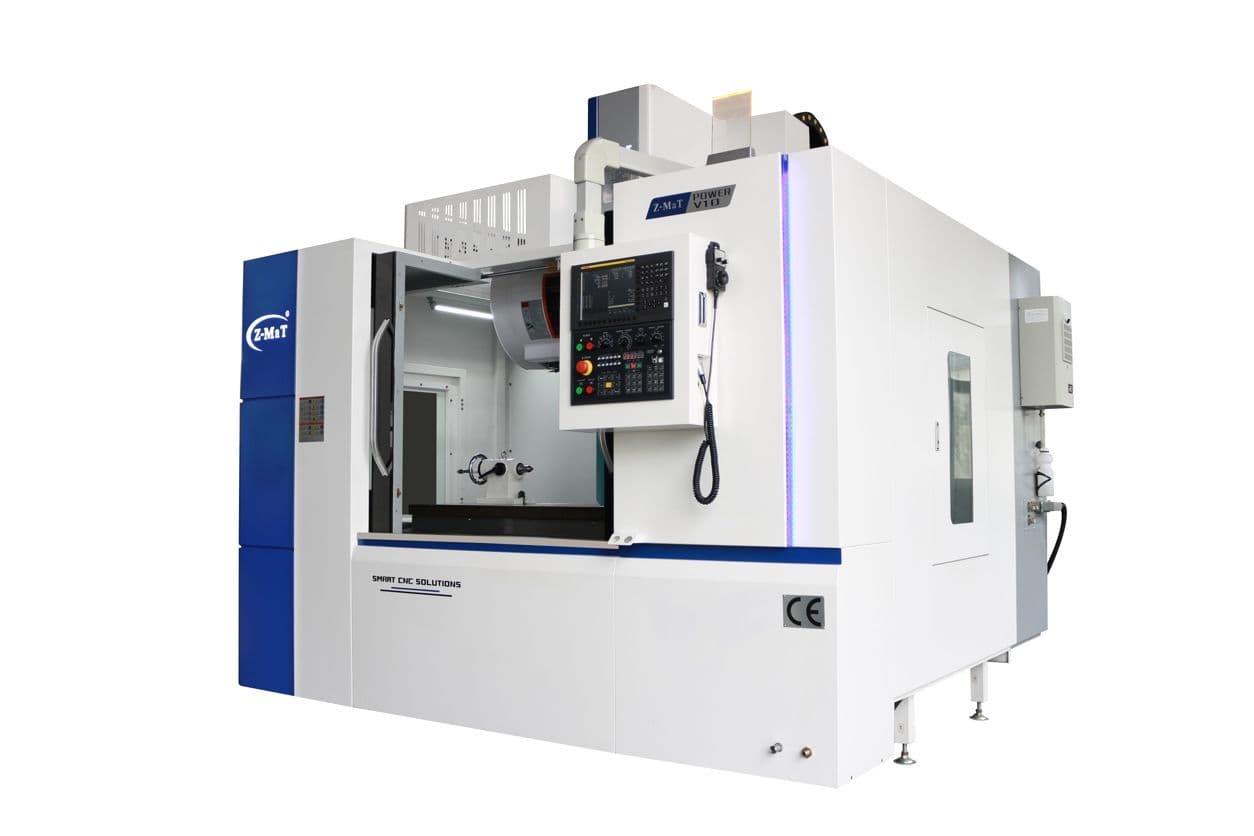

Jedná sa o veľmi robustné frézovacie centrá s možnosťou inštalácie ISO40 aj ISO50 kužeľa vo vretene. Sú určené na presné a rýchle obrábanie obecných tvarových povrchov, vŕtanie, vyvrtávanie, vystružovanie, rezanie závitov a frézovanie väčších a tvarovo zložitých dielcov. Stroje sú postavené na tuhej liatinovej konštrukcii na lineárnych valivých vedeniach, čo zabezpečuje vysokú dynamiku stroja. Automatická výmena nástrojov umožňuje prácu v cykloch.
POWER V: Stroje v štandarde obsahujú 1 vreteník.

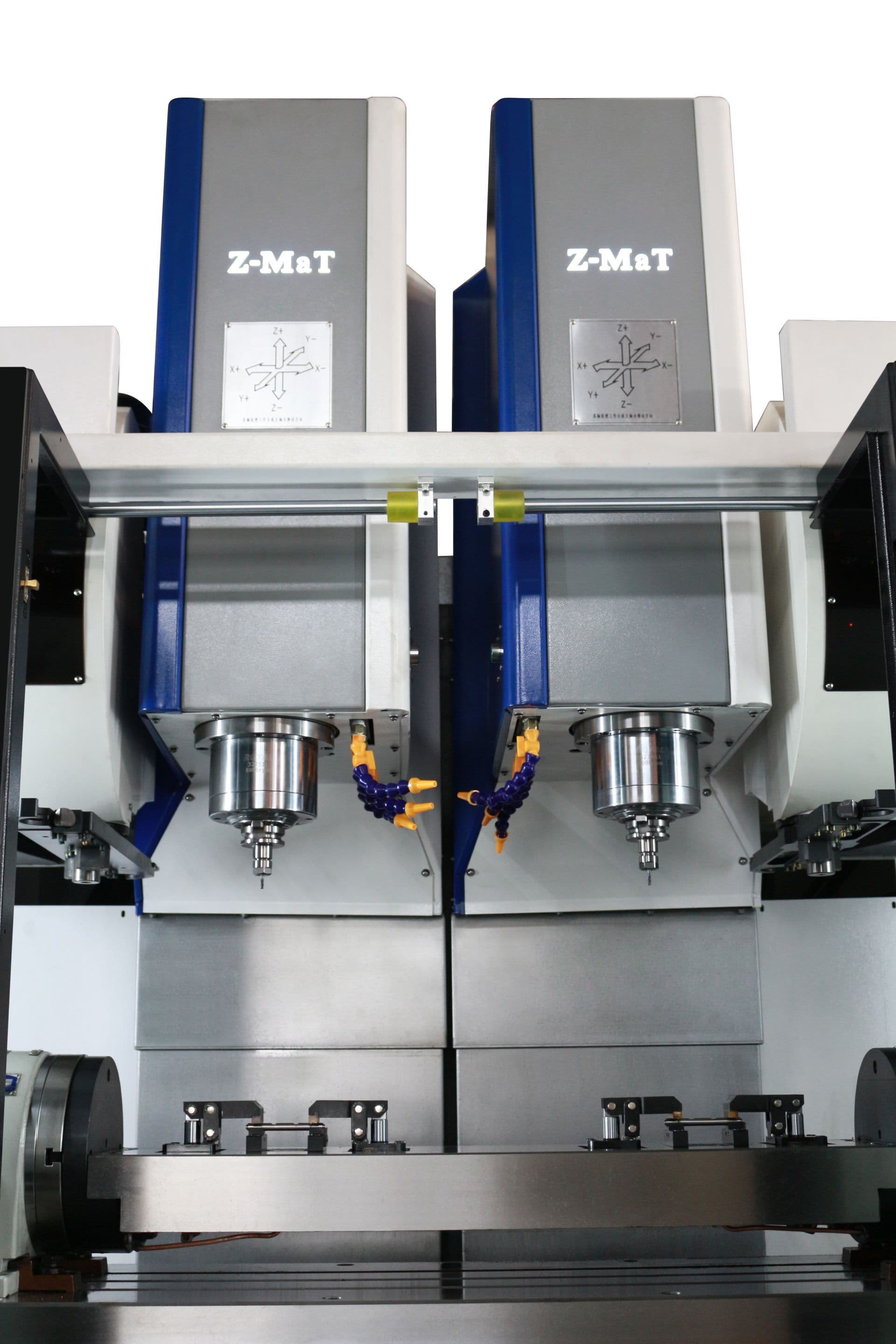

POWER W: Stroje v štandarde obsahujú 2 vreteníky.

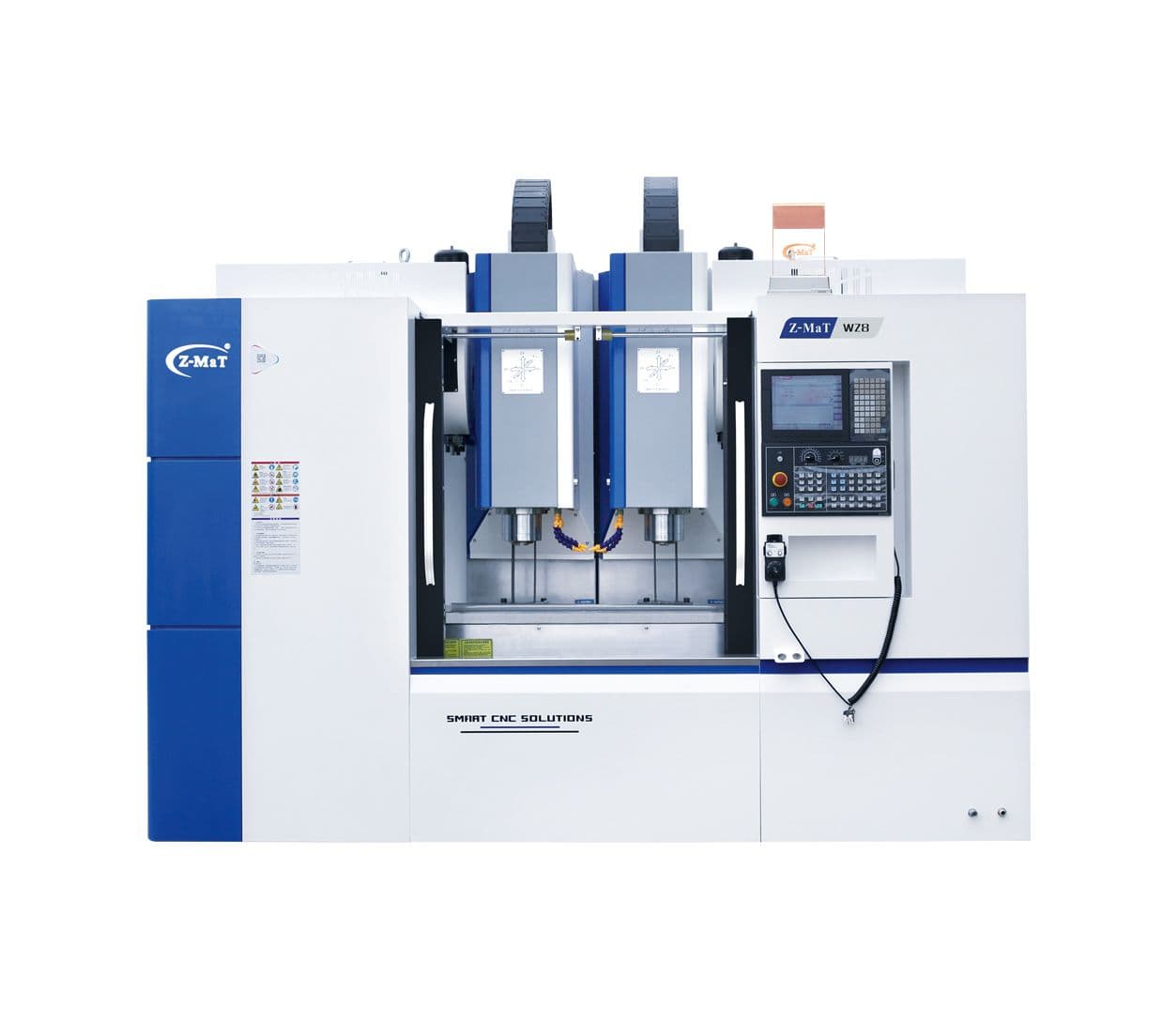

POWER WZ: Stroje v štandarde obsahujú 2 samostene riadené vreteníky v Z1, Z2 osiach.
Parametre
| Power V6 | Power V8 | Power V10 | Power W6 | Power W8 | Power WZ6 | Power WZ8 | |
|---|---|---|---|---|---|---|---|
| Základné informácie | |||||||
| Rozmer stola | 1000x450mm | 1200x520mm | 1400x650mm | 1200x450mm | 1300x520mm | 1200x450mm | 1300x520mm |
| T-drážky | 18x3x130mm | 18x5x90mm | 18x5x100mm | 18x3x130mm | 18x5x90mm | 18x3x130mm | 18x5x90mm |
| Max. zaťaženie stola | 750kg | 800kg | 1000kg | 750kg | 800kg | 700kg | 800kg |
| Pojazdy | |||||||
| Pojazd v osi X | 600mm | 850mm | 1050mm | 450mm | 650mm | 450mm | 650mm |
| Pojazd v osi Y | 400mm | 500mm | 650mm | 400mm | 500mm | 400mm | 500mm |
| Pojazd v osi Z | 530mm | 570mm | 670mm | 500mm | 550mm | 500mm | 570mm |
| Pojazd v osi Z2 | - | - | - | - | - | 500mm | 570mm |
| Vzdialenosť čela vretena k ploche stola | 160-690mm | 130-700mm | 120-720mm | 150-650mm | 150-700mm | 150-650mm | 130-700mm |
| Vzdialenosť osi vretena k stĺpu | 450mm | 580mm | 670mm | 450mm | 580mm | 450mm | 580mm |
| Typ vedenia | LM(ROLER) | LM(ROLER) | LM(ROLER) | LM(ROLER) | LM(ROLER) | LM(ROLER) | LM(ROLER) |
| Vreteno | |||||||
| Počet vretien | 1 | 1 | 1 | 2 | 2 | 2 | 2 |
| Rozostup vretenie | - | - | - | 400mm | 450mm | 350mm | 550mm |
| Kužeľ vretena | ISO40 | ISO40/ISO50 | ISO40/ISO50 | BT50-150 | BT50-150 | BT50-150 | BT50-150 |
| Výkon pohonu vretena | 15kW | 18,5kW | 18,5kW | 15kW | 15kW | 15kW | 18,5kW |
| Max. otáčky vretena | 8000/12000ot/min | 8000/12000ot/min | 8000/12000ot/min | 8000/12000ot/min | 8000/12000ot/min | 8000/12000ot/min | 8000/12000ot/min |
| Posuvy | |||||||
| Rýchlosť posuvu v osi X/Y/Z | 30m/min | 30m/min | 30m/min | 30m/min | 30m/min | 30m/min | 30m/min |
| Zásobník nástrojov | |||||||
| Počet zásobníkov nástrojov | 1 | 1 | 1 | 2 | 2 | 2 | 2 |
| Počet nástrojov | 24(30)ks | 24(30)ks | 24(30)ks | 24(30)ks | 24(30)ks | 24(30)ks | 24(30)ks |
| Max. hmotnosť nástroja | 8kg | 8/15kg | 8/15kg | 8kg | 8kg | 8kg | 8kg |
| Ostatné | |||||||
| Príkon stroja | 25kVA | 25kVA | 25kVA | 33kVA | 38kVA | 40kVA | 46kVA |
| Rozmery stroja | 2550×2070×2340mm | 3000×2200×2350mm | 3200×2500×2450mm | 2650×2700×2760mm | 3250×2900×2900mm | 2650×3100×3200mm | 3250×2900×2900mm |
| Hmotnosť stroja | 5500kg | 7300kg | 8200kg | 6900kg | 7900kg | 7400kg | 8500kg |
| *Za príplatok | Zmena technických parametrov vyhradená |
