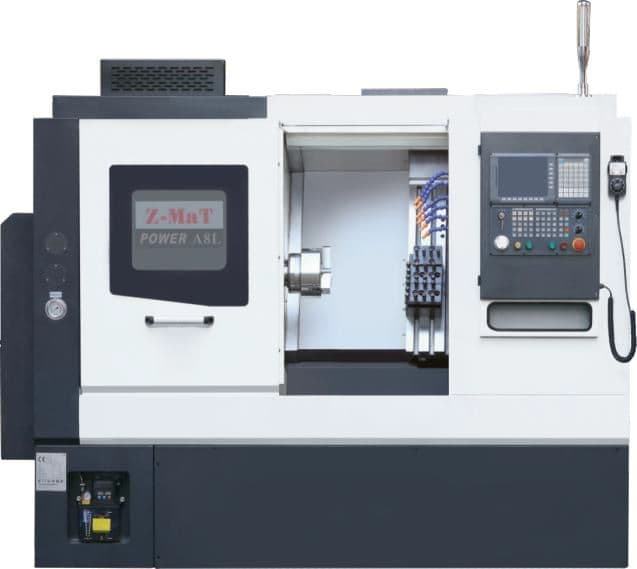

POWER A Séria
Séria CNC sústruhov pre výkonné sústruženie.
60° sklon konštrukcie
GANG type: lineárne upnutie nástrojov

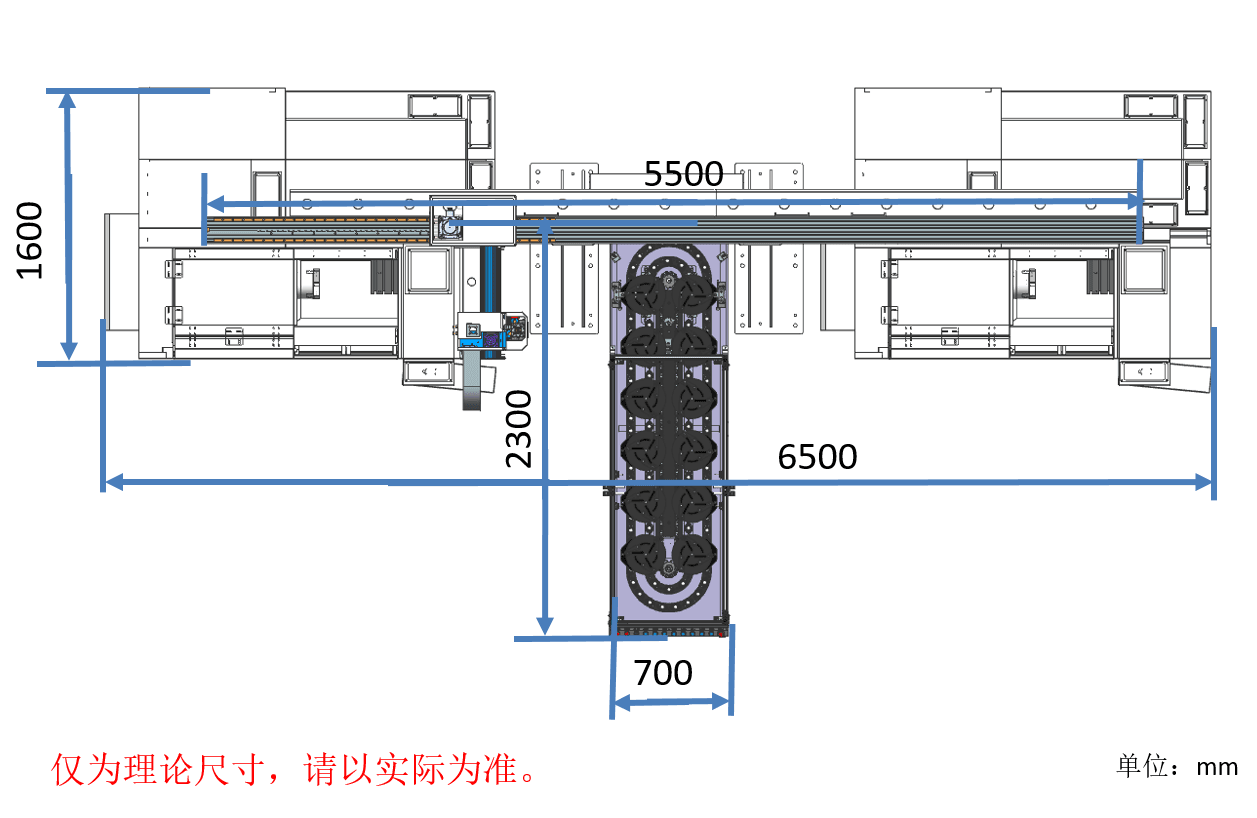

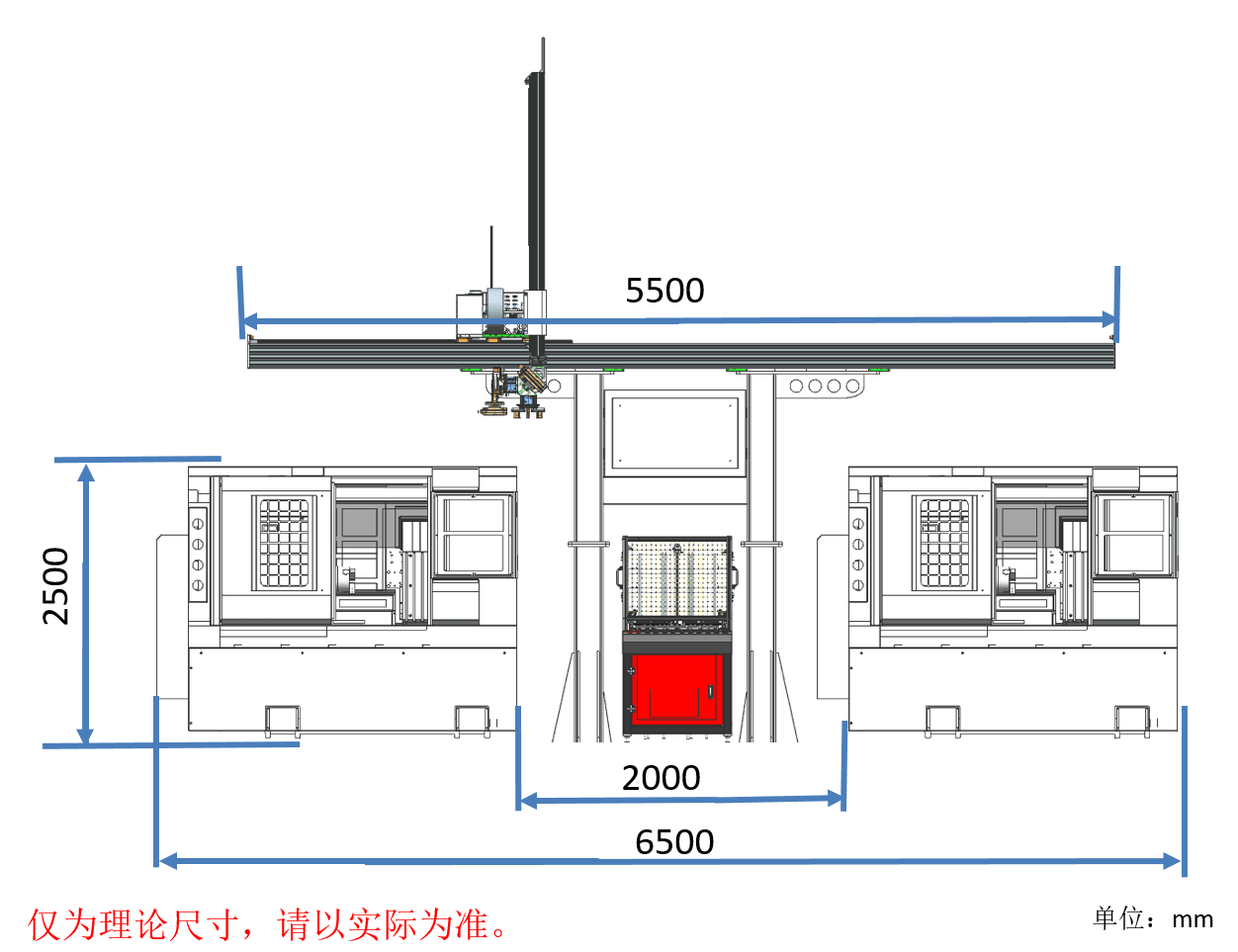

POWER A: poskytuje tuhosť a výkon, navyše vhodná pre automatizáciu zakladania s výhodou nižšej obstarávacej ceny.

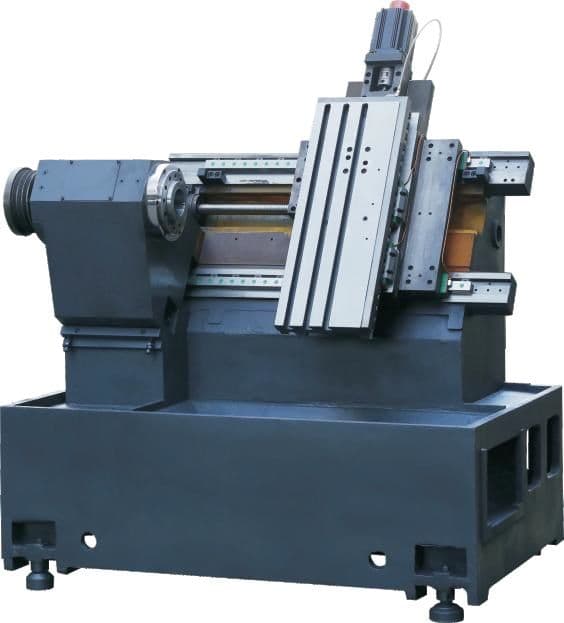

Séria postavená na liatinovej konštrukcii "monoblock" z jedného kusu, pojazdy sú po lineárnych vedeniach BOSH-REXROTH.
Parametre
| POWER A6 | POWER A8 | |
|---|---|---|
| Základné technické informácie | ||
| Veľkosť 3j čeľusťového sklučovadla | 153-6"(203-8")mm | 203-8"(254-10")mm |
| Max. obežný priemer nad ložou | 400mm | 550mm |
| Max. priemer sústruženia | 150mm | 250mm |
| Max. dĺžka sústruženia | 320mm | 300mm |
| Max. obežný priemer nad priečnym suportom | 150mm | 210mm |
| Vreteno | ||
| Vŕtanie vretena | 48 (55*)mm | 55 (62, 75*)mm |
| Max. priemer tyče | 40 (45*)mm | 46 (52, 65*)mm |
| Koniec vretena | A2-5 | A2-5 (A2-6, A2-8) |
| Max. otáčky vretena | 3000rpm | 1600 (4000, 2000*)rpm |
| Výkon vretena | 11kW | 11kW |
| Pojazdy | ||
| Pojazd v osi X | 260mm | 380mm |
| Pojazd v osi Z | 320mm | 300mm |
| Rýchloposuv v osi X | 15m/min | 20m/min |
| Rýchloposuv v osi Z | 15m/min | 20m/min |
| GANG type lineárne upínanie | ||
| Počet nástrojov | 4-6 | 4-8 |
| Max. kvadrát noža | 25x25mm | 25x25mm |
| Priemer osových nástrojov | 32mm | 32mm |
| Nástrojová hlava (Toolpost) * option | ||
| Počet polôh | 4 | 4 |
| Max. kvadrát noža | 25x25mm | 25x25mm |
| Priemer osových nástrojov | 32mm | 32mm |
| Rôzne | ||
| Stupeň naklonenia loží | 60° | 60° |
| Typ vedení stroja | linear | linear |
| Príkon stroja | 14kVA | 18kVA |
| Rozmery stroja (dxšxv) | 2100x1600x1750mm | 2520x1750x2250mm |
| Hmotnosť stroja | 3000kg | 3900kg |
| *Za príplatok | Zmena technických parametrov vyhradená |
