MX APC Séria

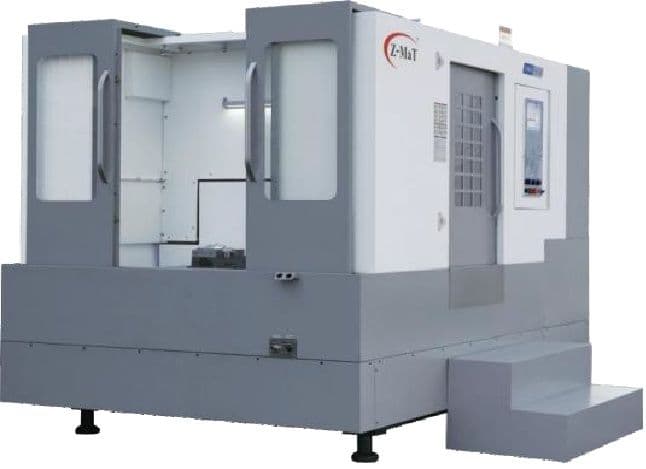

Obrábacie centrum s dvoma paletami umožňuje automatickú výmenu pracovných stolov. Zatiaľ čo jedna pracovná stanica obrába, druhá strana môže nakladať surové obrobky bez prestojov. Táto konštrukcia zaisťuje efektívne a vysoko presné obrábanie sériovo vyrábaných produktov.
1. Otočný stôl je rozdelený na predný a zadný pracovný stôl, ktoré sú riadené automatickým systémom pre plynulé prechody. Predný a zadný pracovný stôl slúžia na odlišné účely: jeden je určený na obrábanie, zatiaľ čo druhý sa používa na upnutie. Táto konštrukcia optimalizuje proces upnutia a umožňuje nepretržitú prevádzku bez prerušenia.
2. Vysokokvalitné odliatky: Primárne odliatky sa vyrábajú pomocou pokročilej technológie liatia do pieskovej živice z vysoko kvalitnej liatiny Meehanite. Vďaka použitiu sofistikovaných techník analýzy konečných prvkov je konštrukcia konštrukčne robustná, optimalizovaná z hľadiska rozloženia a podrobená sekundárnemu starnutiu, čo zaisťuje dlhodobú stabilitu obrábania.
Parametre
| MX530H | |
|---|---|
| Pojazdy | |
| Pojazd v osi X | 600mm |
| Pojazd v osi Y | 70-420(350)mm |
| Pojazd v osi Z | 400mm |
| Vzdialenosť od čela vretena po stôl | 0-400mm |
| Vzdialenosť od osi vretena po stĺp | - |
| Stôl a vreteno | |
| Pracovná plocha stola | 1paleta 820x450mm |
| Maximálne zaťaženie | 1paleta 300kg |
| T-drážky | 3x22TxP90x2mm |
| Max. otáčky vretena | 6000, 8000*ot/min |
| Veľkosť / typ vretena | ISO50, BT50* |
| Pojazdy | |
| Rýchloposuv | 30/30/30m/min |
| Max. pracovný posuv | 10000mm/min |
| Výkon | 15/18,5kW |
| Presnosť polohovania v osi X/Y/Z | ±0,006mm |
| Opakovateľnosť v osi X/Y/Z | ±0,003mm |
| Stroj | |
| Rozmery stroja dĺžkaxšírkaxvýška | 3500x3000x2780mm |
| Hmotnosť stroja | 8500kg |
| *Za príplatok | Zmena technických parametrov vyhradená |
