GT Séria

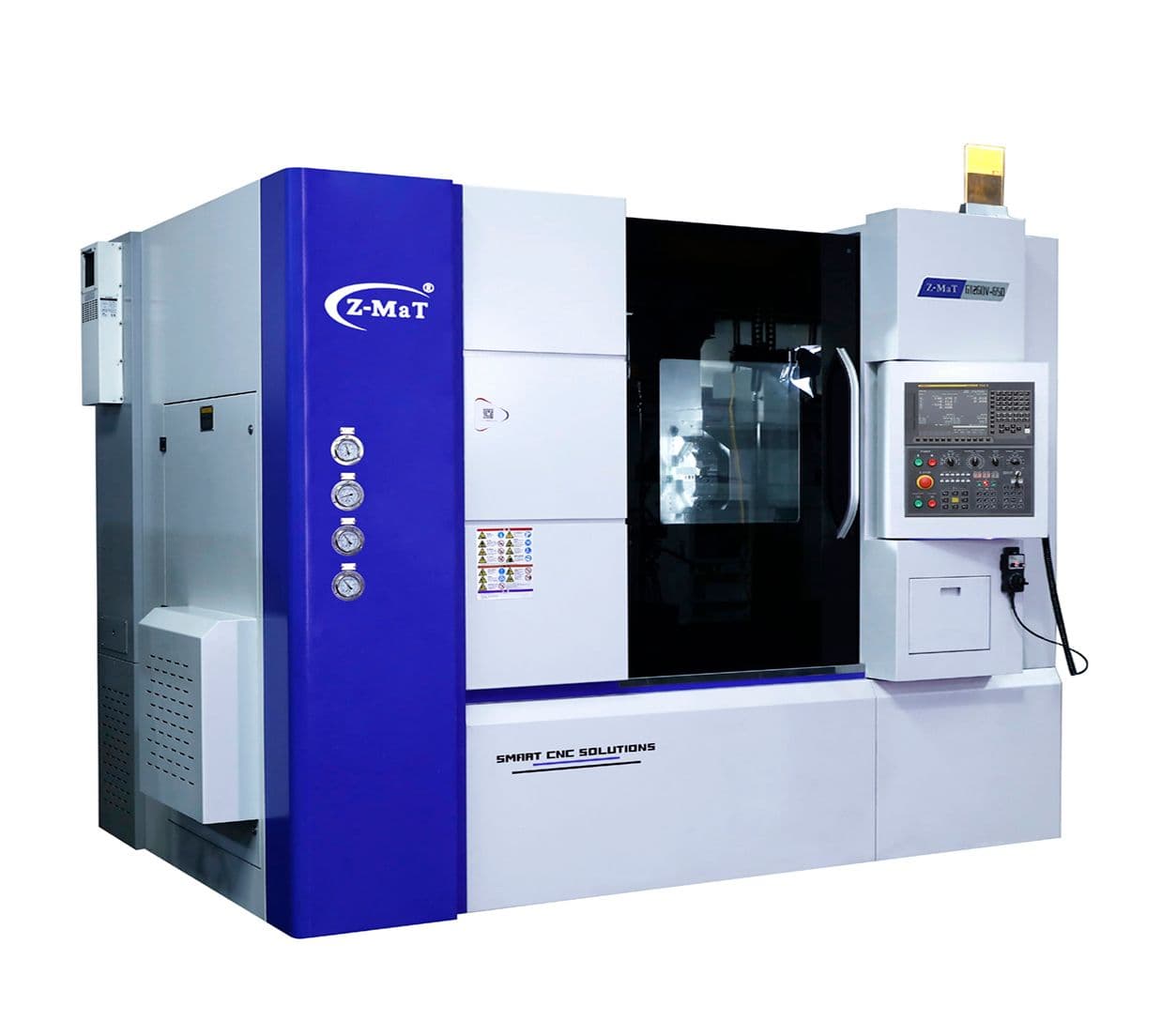

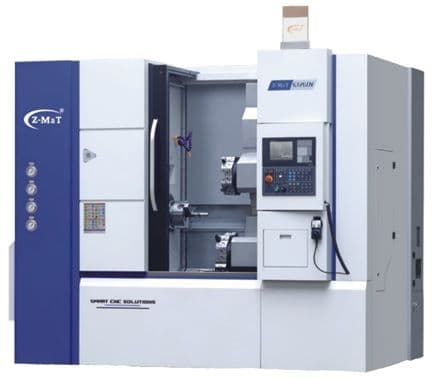

CNC sústruh GT260V/GT260-650:
je produktívny sústruh určený predovšetkým na veľkosériovú výrobu presných súčiastok z prírubových alebo tyčových polotovarov. Hlavné vreteno je build-in typu tzv. motorové vreteno. Vreteno je ukončené kužeľom A2-6. Stroj disponuje dvoma 8 polohovými servo nástrojovými hlavami umiestnenými nad sebou. Obe nástrojové hlavy sú na sebe nezávislé a umožňujú súbežné sústruženie. Model GT260V-650 navyše disponuje programovateľným koníkom.

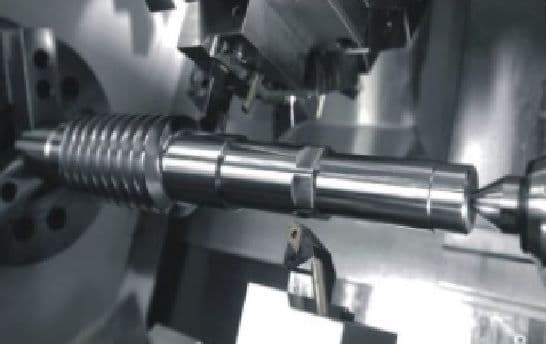

Vyvážené sústruženie (balance cutting):
Stroj umožňuje súbežné sústruženie horným aj dolným nástrojom, čím sa zabezpečí podoprenie tenkých štíhlych súčiastok, čo má za následok produktívnejšie obrábanie vyššími reznými parametrami s dôrazom na minimalizáciu výsledného času obrábania

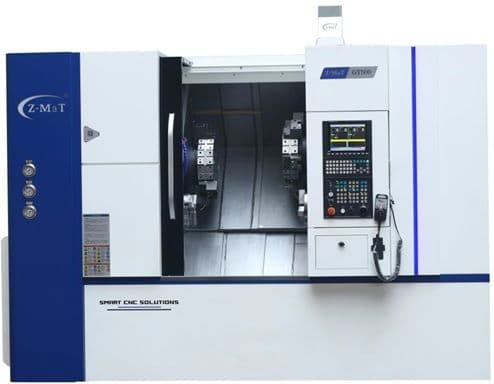

CNC sústruh GT500/GT500M:
je produktívny sústruh určený predovšetkým na veľkosériovú výrobu presných súčiastok z prírubových alebo tyčových polotovarov. Hlavné vreteno a aj protivreteno sú identické (tzv build-in type – motorové vreteno) s výkonom 22/30kW. Vretená sú ukončené kužeľom A2-6. Stroj disponuje dvoma hornými 12 polohovými nástrojovými servo hlavami. Oba nástrojové revolvery sú na sebe nezávislé a umožňujú dvojkanálové obrábanie 2 súčiastok naraz. Model GT500M umožňuje navyše obrábanie rotačnými nástrojmi kontinuálne s osou rotácie vretien C1/C2. Minimálny programovací inkrement v osi C1 hlavného vretena a C2 protivretena je 0,001°.
CNC sústruh GT500MY:
Obe nástrojové hlavy umožňujú frézovanie aj v Y osi.
Parametre
| GT260V | GT260V-650 | GT500 | GT500M | GT500MY | |
|---|---|---|---|---|---|
| Základné informácie | |||||
| Veľkosť 3j čeľusťového skľučovadla | 210mm | 210mm | 210mm | 210mm | 210mm |
| Max. priemer sústruženia | 260mm | 260mm | 210mm | 210mm | 210mm |
| Max. dĺžka sústruženia | 340mm | 650mm | 300mm | 300mm | 300mm |
| Max. obežný priemer nad ložou | 580mm | 580mm | 580mm | 580mm | 580mm |
| Max. obežný priemer nad priečnym suportom | 210mm | 210mm | 260mm | 260mm | 260mm |
| Vreteno | |||||
| Vŕtanie vretena | 75mm | 75mm | 75mm | 75mm | 75mm |
| Max. priemer tyče | 52, 65*mm | 52, 65*mm | 52, 65*mm | 52, 65*mm | 52, 65*mm |
| Koniec vretena | A2-6 | A2-6 | A2-6 | A2-6 | A2-6 |
| Max. otáčky vretena | 4000ot/min | 4000ot/min | 4000ot/min | 4000ot/min | 4000ot/min |
| Výkon vretena - motorové vreteno | 11/15kW | 11/15kW | 22/30kW | 22/30kW | 22/30kW |
| Protivreteno | |||||
| Vŕtanie vretena | - | - | 75mm | 75mm | 66mm |
| Max. priemer tyče | - | - | 52,65*mm | 52,65*mm | 52mm |
| Koniec vretena | - | - | A2-6 | A2-6 | A2-6 |
| Max. otáčky vretena | - | - | 4000mm | 4000mm | 4000mm |
| Výkon vretena - motorové vreteno | - | - | 22/30kW | 22/30kW | 22/30kW |
| Pojazdy | |||||
| Pojazd v osi X1, X2 | 160mm | 160mm | 190mm | 190mm | 190mm |
| Pojazd v osi Z1/Z2 | 340mm | 340mm | 300mm | 300mm | 300mm |
| Rýchloposuv v osi X1/X2 | 25m/min | 25m/min | 20m/min | 20m/min | 20m/min |
| Pojazd v osi Y1/Y2 | - | - | - | - | ±50mm |
| Rýchloposuv v osi Z1/Z2 | 25m/min | 25m/min | 20m/min | 20m/min | 25m/min |
| Pojazd v osi B protivretena | - | - | 720mm | 720mm | 720mm |
| Nástrojová hlava | |||||
| Umiestnenie | 1x hore,1x dole | 1x hore,1x dole | 2x hore | 2x hore | 2x hore |
| Počet polôh | 2x8 | 2x8 | 2x12 | 2x12 | 2x12 |
| Typ upínania | Priame | Priame | BMT55 | BMT55 | BMT55 |
| Max. kvadrát noža | 25x25mm | 25x25mm | 25x25mm | 25x25mm | 25x25mm |
| Max. priemer upnutia nástrojov pre vnút.sústr. | 40mm | 40mm | 40mm | 40mm | 40mm |
| Max. otáčky poháňaných nástrojov | - | - | - | 4000,6000*ot/min | 4000,6000*ot/min |
| Koník | |||||
| Typ koníka, typ viď cenník | - | SST-programable servo tailstock | - | - | - |
| Kužeľ pinoly koníka | - | MK4 | - | - | - |
| Pojazd koníka | - | 550mm | - | - | - |
| Rôzne | |||||
| Naklonenie loží | 90° | 90° | 45° | 45° | 45° |
| Typ vedenia | Lineárne valivé | Lineárne valivé | Lineárne valivé | Lineárne valivé | Lineárne valivé |
| Príkon stroja | 20kVA | 25kVA | 40kVA | 45kVA | 45kVA |
| Dĺžka stroja, bez dopravníka triesok | 2850mm | 3300mm | 3100mm | 3100mm | 3100mm |
| Šírka stroja | 1850mm | 1850mm | 2000mm | 2000mm | 2000mm |
| Výška stroja | 2300mm | 2350mm | 2200mm | 2200mm | 2200mm |
| Hmotnosť stroja v štandardnom prevedení | 7000kg | 9000kg | 6000kg | 6200kg | 6500kg |
| *Za príplatok | Zmena technických parametrov vyhradená |
