Z-MaT
FTL Séria
FLASH FTL séria:
F- vodorovné lože
T- koník
L- lineárne valivé vedenia

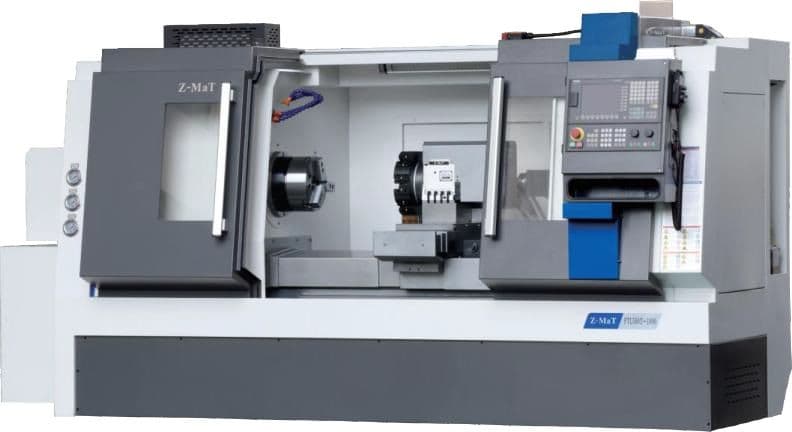

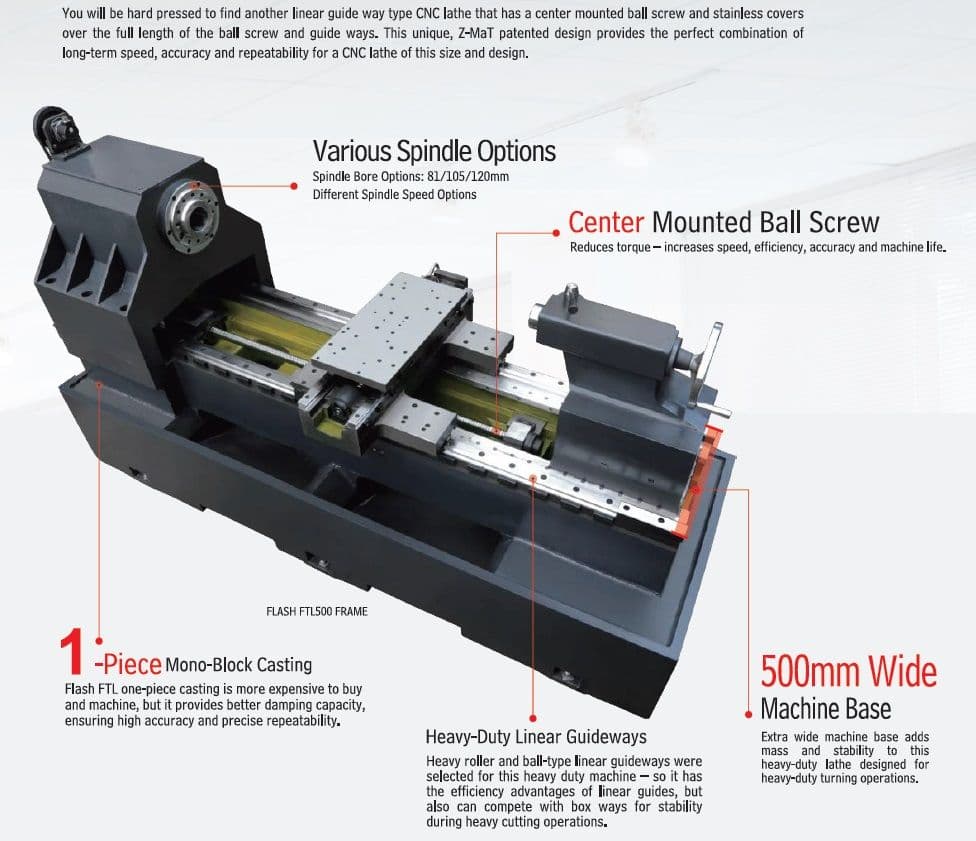

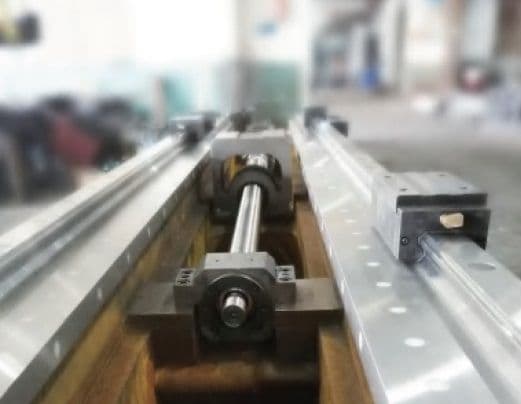

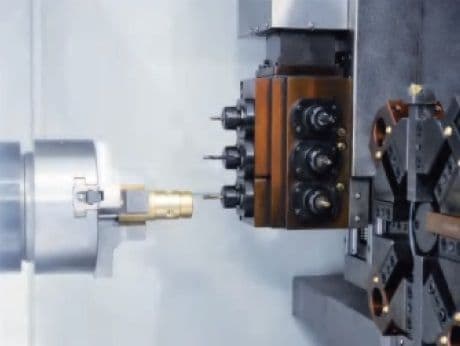

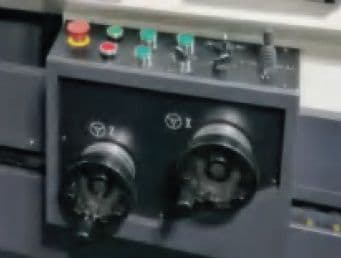

Stroj s riadiacim systémom Fanuc 0ITF(Siemens 828) s nástrojovým multifixom pre 4 nástroje, prípadne revolverovou 8 polohovou hlavou. Konštrukcia je z jedného kusu, šírka vedenia 500mm. Vreteno je možné variovať s vrtaním 81/105/120mm. Guličková skrutka v z-osi je v strede vedenia, ktoré je chránené ocelovým krytovaním.

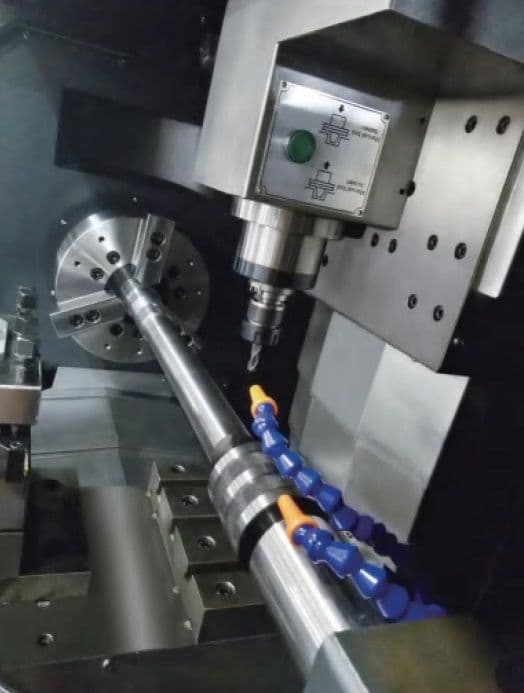

Frézovacie vreteno je riadenie v y ose, vykonáva zvislý pohyb. (OPCIA)

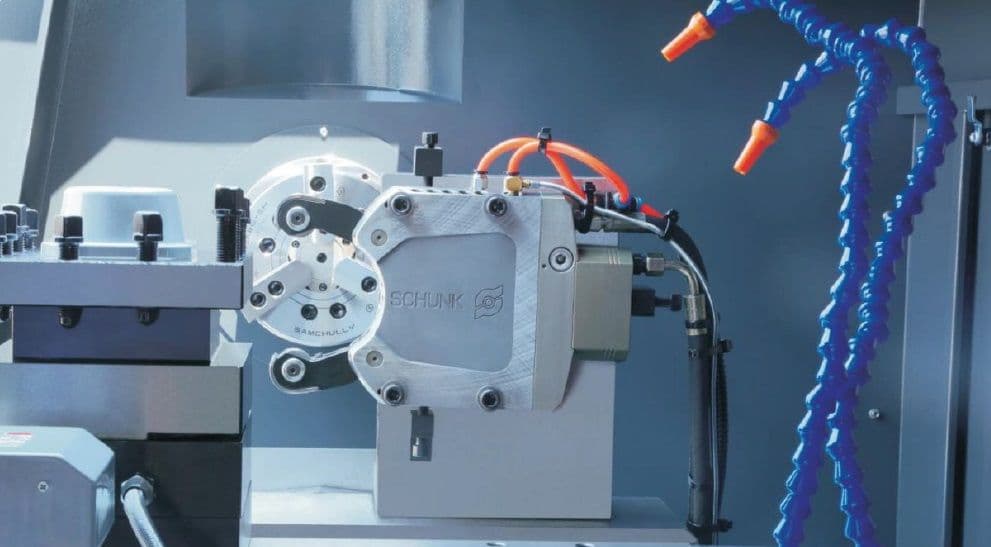

Hydraulická samostrediaca luneta (OPCIA)
Parametre
| FTL300 | FTL320 | FTL400 | FTL500 | FTL550 | FTL660 | |
|---|---|---|---|---|---|---|
| Základné informácie | ||||||
| Rozmer skľučovadla | 153-6"mm | 153-6"(210-8"*)mm | 210-8"mm | 254-10" (210-8"*)mm | 305-12" (380-15"*)mm | 380-15"(460-18"*)mm |
| Max. točný priemer | 300mm | 400mm | 400mm | 500mm | 550mm | 700mm |
| Max vzdialenosť medzi hrotmi | - | 380mm | 650mm | 700/1000/1500/2000mm | 700/1000/1500/2000/3000mm | 1000/1500/2000/3000mm |
| Max. obrobiteľná dĺžka pomocou Multifix | 180mm | 320mm | 500mm | 550/850/1350/1850mm | 550/850/1350/1850/2850mm | 800/1300/1800/2800mm |
| Max. obrobiteľná dĺžka pomocou nástrojovej hlavy | - | 300mm | 450mm | 450/750/1250/1750mm | 450/750/1250/1750/2750mm | 700/1200/1700/2700mm |
| Max. priemer nad priečnym suportom | 135mm | 140mm | 250mm | 350mm | 350mm | 480mm |
| Vreteno | ||||||
| Vŕtanie vretena | 48 (55*)mm | 55 (62*)mm | 62mm | 83 (62*)mm | 105(120*)mm | 120mm |
| Max. priemer tyčového materiálu | 40(46*)mm | 46 (52*)mm | 52mm | 75 (52*)mm | 91(110*)mm | 110, 135*, 162*mm |
| Kužeľ vretena | A2-5 | A2-5 (A2-6*) | A2-6 | A2-8 (A2-6*) | A2-11 | A2-11 |
| Max. otáčky vretena | 3000 (4500, 5000*)ot/min | 2500 (2000, 4500, 5000*)ot/min | 2000 (4000*)ot/min | 1600 (2000, 2500, 4000*)ot/min | 1000(2000*)ot/min | 1000, 800*ot/min |
| Výkon pohonu vretena | 5,5/7,5 7,5/11*kW | 5,5/7,5 7,5/11*kW | 7,5/11, 11/15*kW | 11/15, 15/18,5*kW | 15/18,5kW | 15/18,5kW |
| Pojazdy | ||||||
| Pojazd v osi X | 250mm | 280mm | 280mm | 280mm | 280mm | 370mm |
| Pojazd v osi Z | 200mm | 380mm | 650mm | 700/1000/1500/2000mm | 700/1000/1500/2000/3000mm | 1000/1500/2000/3000mm |
| Rýchloposuv v osiach X/Z | 15/15, 25/25*m/min | 25/15, 25/25*m/min | 15/15, 20/20*m/min | 15/15, 20/20*m/min | 15/15, 20/20*m/min | 15/15, 20/20*m/min |
| Upínanie nástrojov | ||||||
| Typ upínania | 4-multifix (linear*) | 4-multifix (8 NH, linear*) | 4-multifix (8 NH, linear*) | 4-multifix (8/12 NH, linear*) | 4-multifix (8/12 NH, linear*) | 4-multifix (8/12 NH, linear*) |
| Počet nástrojov | 4+2 ( 8+2*)ks | 4+2 ( 8+2*)ks | 4+2 ( 8+2*)ks | 4+2 ( 8+2, 12*)ks | 4+2 ( 8+2, 12*)ks | 4+2 ( 8+2, 12*)ks |
| Kvadrát noža | 20x20mm | 20x20mm | 20x20mm | 20x20mm | 20x20mm | 20x20mm |
| Koník | ||||||
| Typ koníka | Manual/Hydraulic | Manual/Hydraulic | Manual/Hydraulic | Manual/Hydraulic | Manual/Hydraulic | Manual/Hydraulic |
| Kužeľ pinoly koníka | MK4 | MK4 | MK4 | MK5 | MK5 | MK5 |
| Pojazd pinoly koníka | 80mm | 80mm | 100mm | 100mm | 100mm | 100mm |
| Pojazd koníka | 200mm | 380mm | 650mm | 700/1000/1500/2000mm | 700/1000/1500/2000/3000mm | 1000/1500/2000/3000mm |
| Ostatné | ||||||
| Širka vedenia loží | 300mm | 400mm | 405mm | 500mm | 500mm | 680mm |
| Typ vedenia loží | Linear | Linear | Linear | Linear | Linear | Linear |
| Príkon stroja | 9kVA | 13kVA | 13kVA | 15kVA | 18kVA | 18kVA |
| Rozmery stroja (dxšxv) | 1800x1580x1800mm | 2310x1650x1850mm | 2800x1575x1900mm | 3005/3305/3805/4305x1715x2075mm | 3005/3305/3805/4305/5305x1715x2075mm | 3820/4320/4820/5820x1950x2000mm |
| Hmotnosť stroja | 1900kg | 3100kg | 3700kg | 4400/4800/6000/7100kg | 4500/5000/6100/7200/8200kg | 5400/6800/7600/8600kg |
| *Za príplatok | Zmena technických parametrov vyhradená |
