FTH Séria

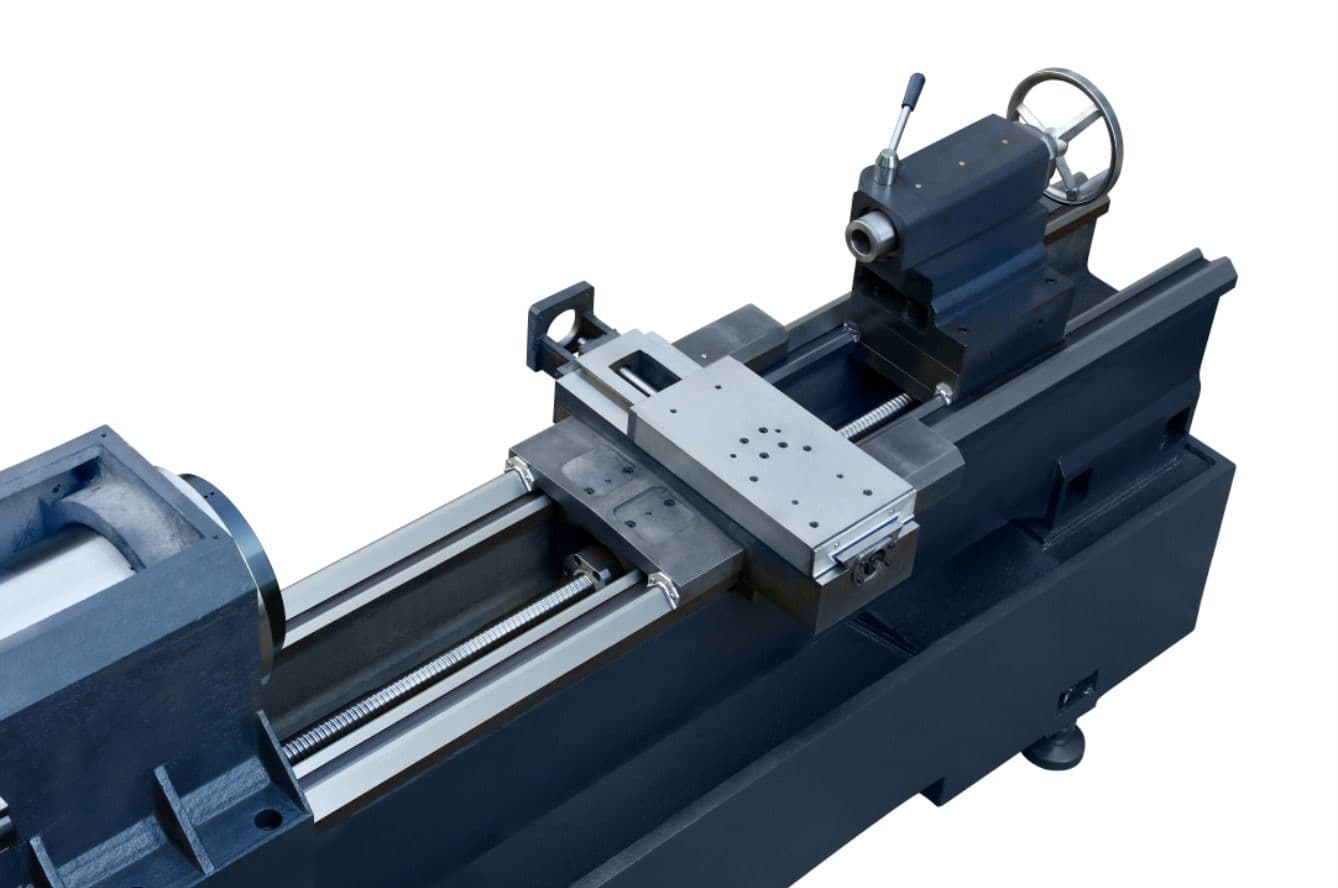

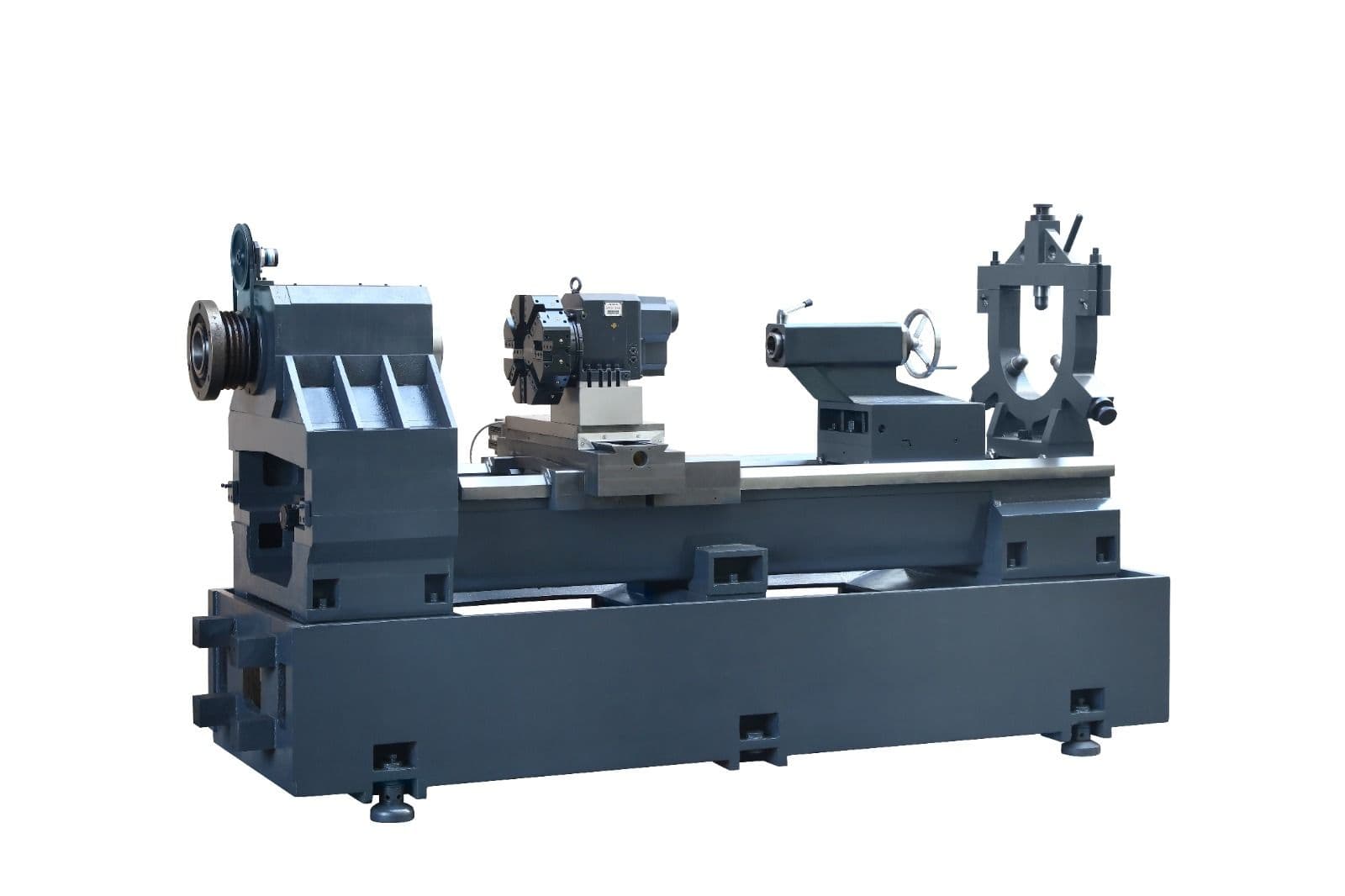

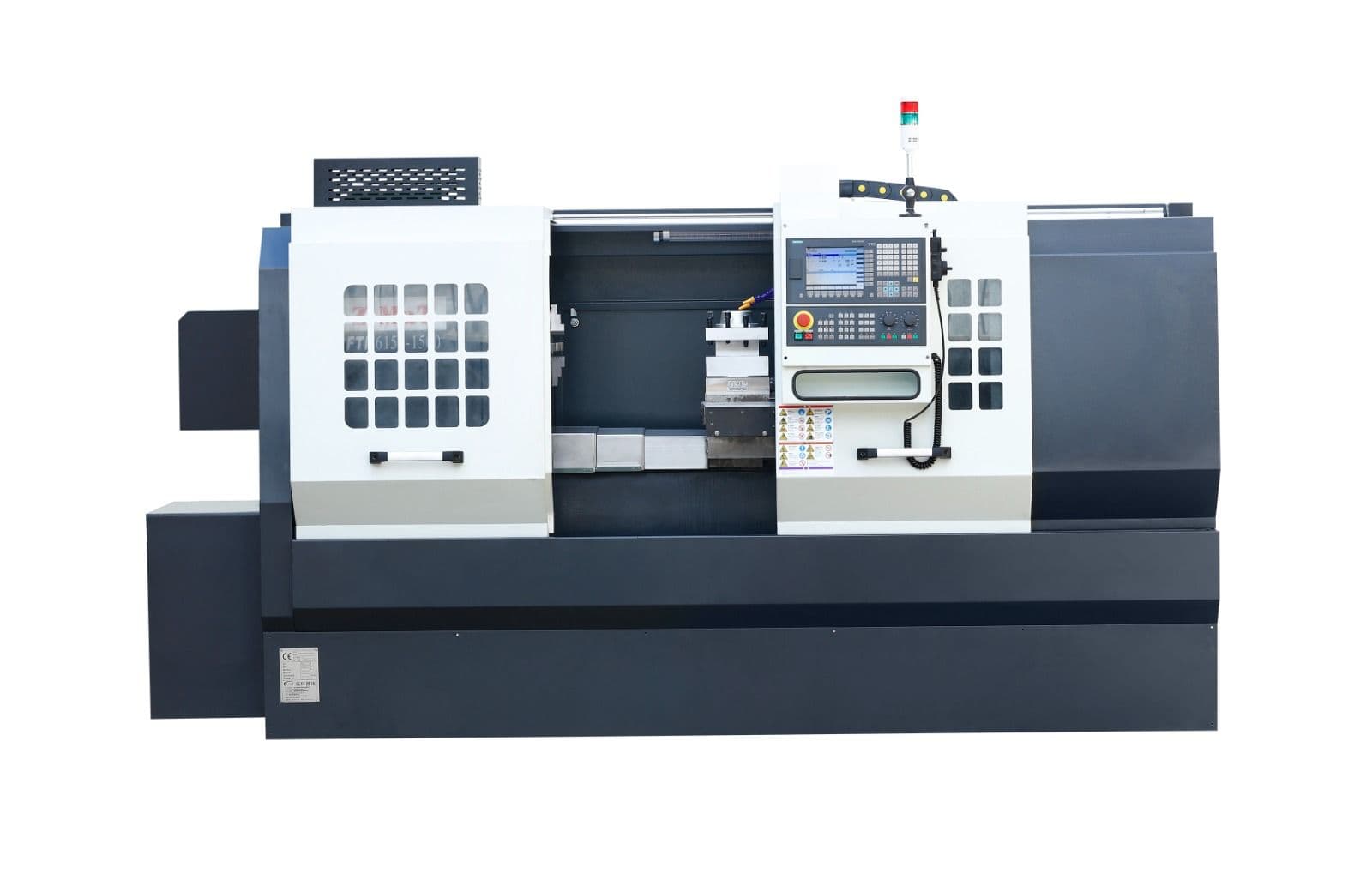

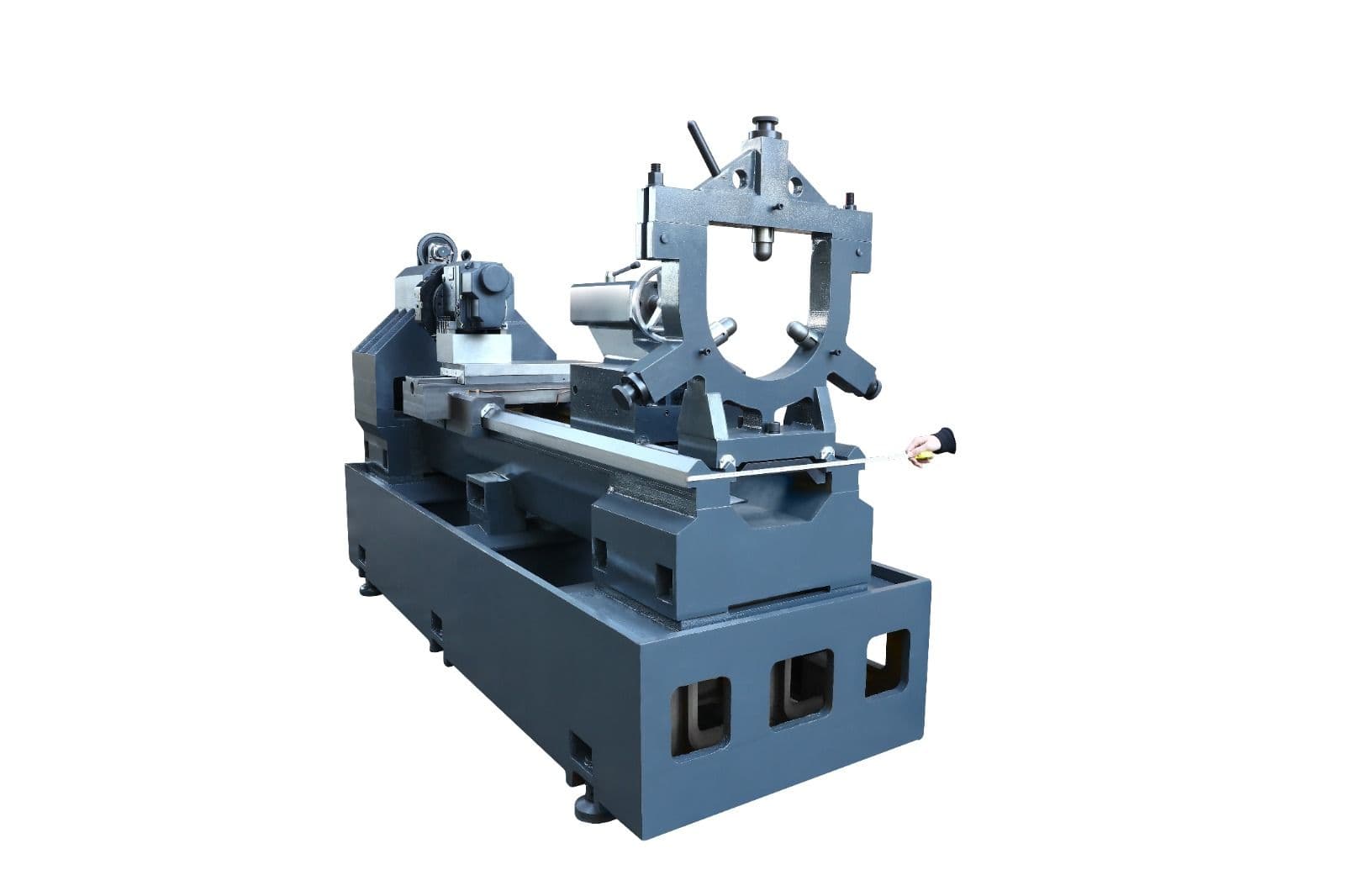

Jedná sa priamych pokračovateľov klasických sústruhov na vodorovných kalených klzných ložiach. Ideálne ako náhrada populárnej SV18R. Stroj je však navyše osadený riadiacim systémom Fanuc 0ITF s možnosťou komfortného programovania Manual Guide i.

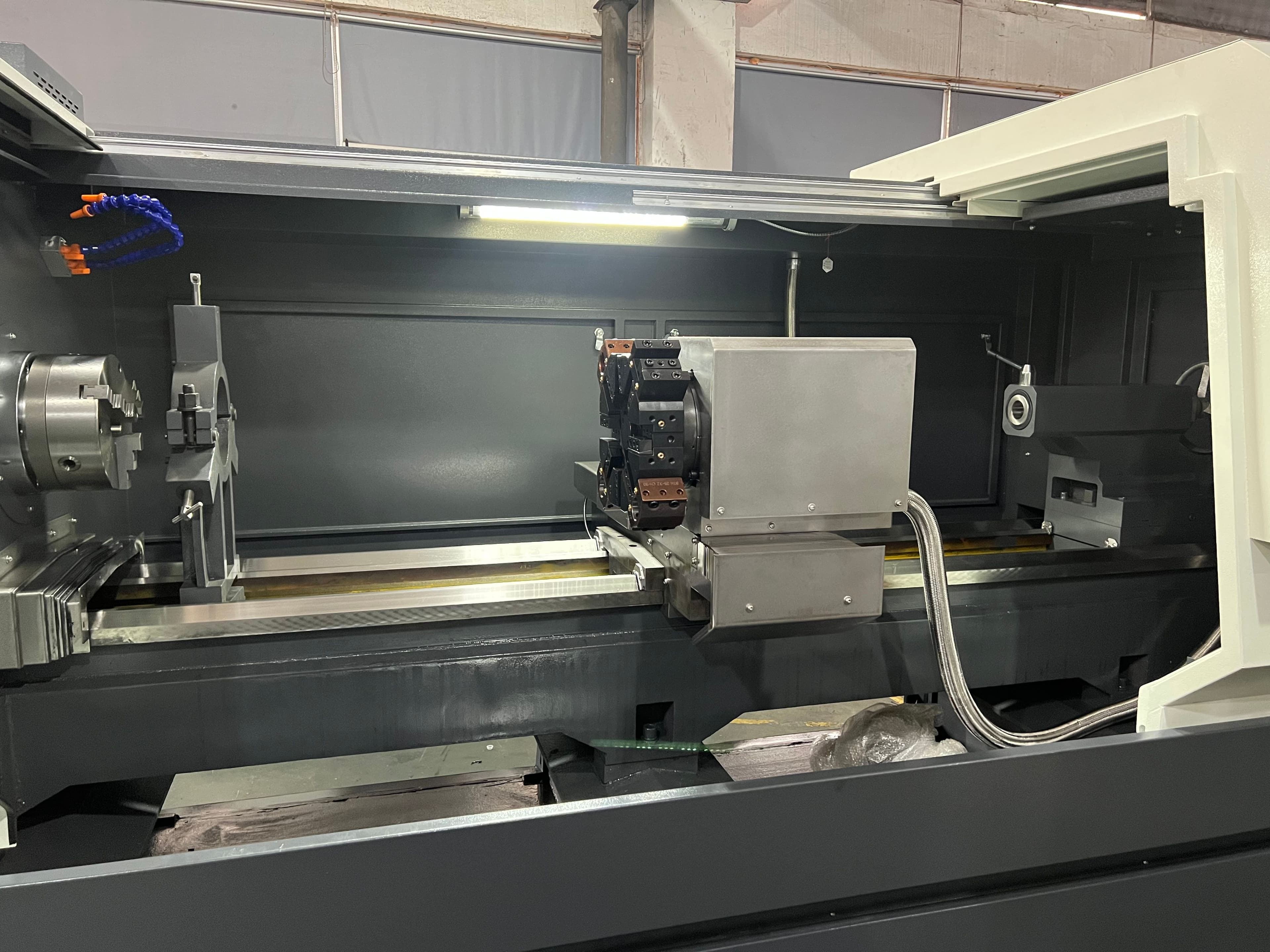

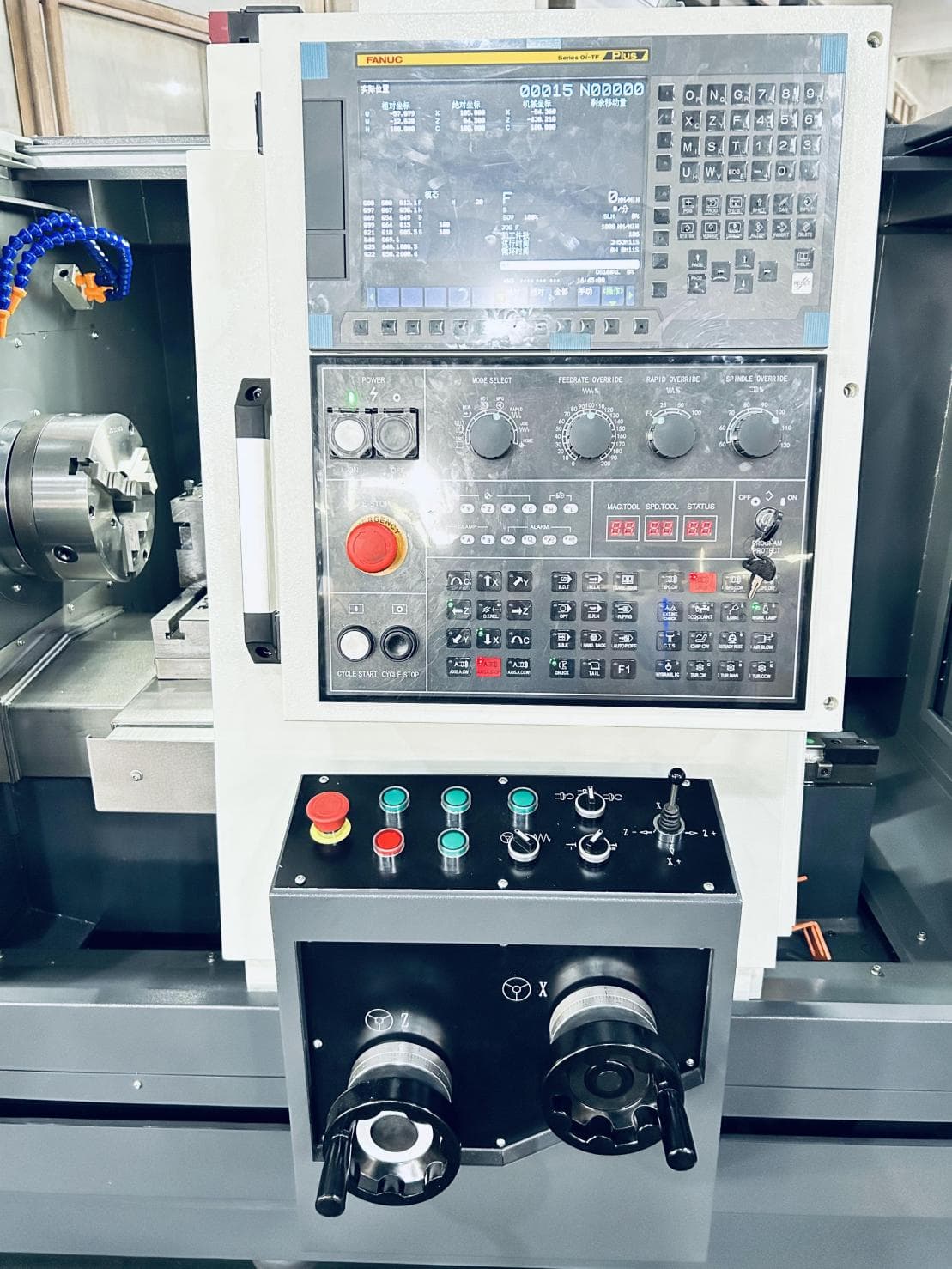

Stroj sa dá rozšíriť o manuálne riadenie za pomoci 2ch ručných koliesok ako pri klasickom riadení sústruhu. Väčšina modelov umožňuje osadenie 8 polohovej nástrojovej hlavy namiesto 4 polohového Multifix. Tiež štandardné manuálne skľučovadlo sa dá za poplatok zameniť za hydraulicky ovládateľné.
Parametre
| FTH6130 | FTH6136 | FTH6140 | FTH6150 | FTH6166 | |
|---|---|---|---|---|---|
| Základné informácie | |||||
| Rozmer skľučovadla | 153mm | 203mm | 254, 381*mm | 305mm | 381mm |
| Max. točný priemer | 300mm | 350, 400*mm | 500mm | 500mm | 700mm |
| Max vzdialenosť medzi hrotmi | 400(klieština), 300(sklučovadlo)mm | 500, 650*mm | 750/1000/1500/2000mm | 750/1000/1500/2000mm | 1000/1500/2000/3100mm |
| Max. priemer nad priečnym suportom | 150mm | 200mm | 290mm | 290mm | 480mm |
| Vreteno | |||||
| Vŕtanie vretena | 48/55*/62*mm | 55/62*/75*mm | 62/55*/75*mm | 81/105*/120*mm | 120mm |
| Max. priemer tyčového materiálu | 40/46*/52*mm | 46/52*/65*mm | 52/46*/65*mm | 70/91*/110*mm | 110mm |
| Kužeľ vretena | A2-5/A2-5*/A2-6* | A2-5/A2-6*/A2-8* | A2-6/A2-5*/A2-8* | A2-8/A2-11*/A2-11* | A2-11 |
| Max. otáčky vretena | 3000/2500*/2000*, 4000*ot/min | 2500/2000*/1600*ot/min | 2000,4000*/2500*/1600*ot/min | 1600, 2500*/1000*, 2000*/1000*ot/min | 1000ot/min |
| Výkon pohonu vretena | 3,7 , 5,5*kW | 5,5 , 7,5*kW | 7,5 , 11*kW | 7,5 , 11* , 15*kW | 15kW |
| Pojazdy | |||||
| Pojazd v osi X | 280mm | 320mm | 320mm | 320mm | 380, 450*mm |
| Pojazd v osi Z | 400mm | 500, 650*mm | 750/1000/1500/2000mm | 750/1000/1500/2000mm | 1000/1500/2000/3000mm |
| Rýchloposuv v osiach X/Z | 9/12m/min | 9/12m/min | 9/15m/min | 9/15m/min | 9/15m/min |
| Upínanie nástrojov | |||||
| Typ upínania | Multifix, lineárne upínanie | Multifix, lineárne upínanie | Multifix, lineárne upínanie, 8 polohová hlava | Multifix, lineárne upínanie, 8 polohová hlava | Multifix, lineárne upínanie, 8 polohová hlava |
| Počet nástrojov | 4ks | 4ks | 4, 8*ks | 4, 8*ks | 4, 8*ks |
| Kvadrát noža | 20x20mm | 25x25mm | 25x25mm | 32x32mm | 40x40mm |
| Koník | |||||
| Typ koníka | Manual, Hydraulic* | Manual, Hydraulic* | Manual, Hydraulic* | Manual, Hydraulic* | Manual, Hydraulic* |
| Kužeľ pinoly koníka | MK3, MK4* | MK4 | MK5 | MK5 | MK5, MK6* |
| Pojazd pinoly koníka | 100mm | 100mm | 130mm | 130mm | 150mm |
| Pojazd koníka | 350mm | 400/550mm | 600/850/1350/1850mm | 600/850/1350/1850mm | 850/1350/1850/2900mm |
| Ostatné | |||||
| Širka vedenia loží | 280mm | 340mm | 410mm | 410mm | 600mm |
| Typ vedenia loží | Klzné | klzné | klzné | klzné | klzné |
| Príkon stroja | 9kVA | 11kVA | 14kVA | 15kVA | 18kVA |
| Rozmery stroja (dxšxv) | 1540x1010x1570mm | 2350(2410)x1600x1750mm | 2725/2975/3475/3970x1760x1910mm | 2725/2975/3475/3970x1760x1910mm | 3500/4000/4500/5590x1955x2110mm |
| Hmotnosť stroja | 1500kg | 2050/2300kg | 3100/3350/3850/4400kg | 3300/3550/4050/4650kg | 6000/7000/7700/10500kg |
| *Za príplatok | Zmena technických parametrov vyhradená |
