F Séria

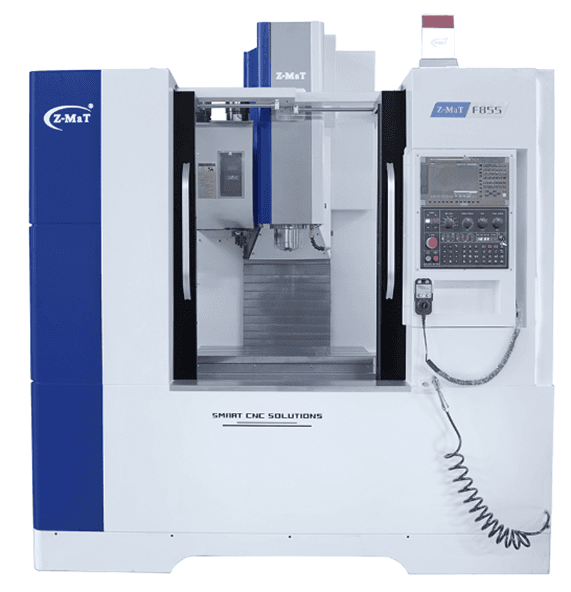

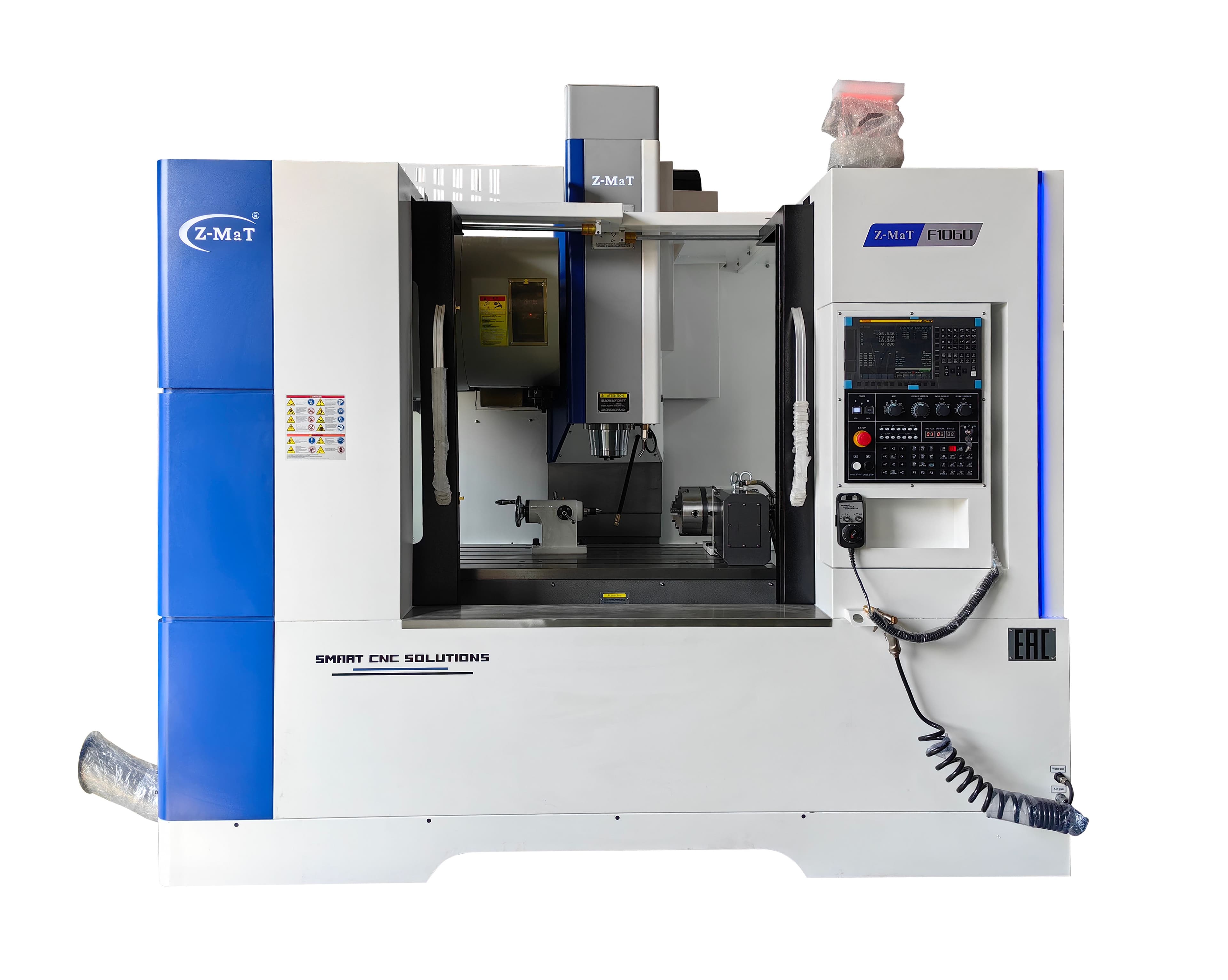

Táto modelová rada s označením F ako FAST vznikla v roku 2022 s výrazným navýšením rýchlo posuvov až na 48 m/min. Jedná sa teda o inovovanú sériu strojov pôvodom zo série VMC a momentálne sa jedná o vlajkovú radu spoločnosti Z-MaT.
Stroje sú postavené na tuhej liatinovej konštrukcii na lineárnych valivých vedeniach, čím je zabezpečená vysoká dynamika a vysoká presnosť stroja.
Parametre
| F650 | F855 | F1060 | F1055 | |
|---|---|---|---|---|
| Stôl | ||||
| Rozmery | 750x500mm | 950x550mm | 1200x600mm | 1200x550mm |
| T- drážky typ x vzdial. x počet | 14x5x80mm | 18x5x90mm | 18x5x110mm | 18x5x90mm |
| Max. váha obrobku | 400kg | 500kg | 600kg | 600kg |
| Pojazdy | ||||
| V osi X | 600mm | 800mm | 1000mm | 1000mm |
| V osi Y | 500mm | 550mm | 600mm | 550mm |
| V osi Z | 550mm | 550mm | 550mm | 550mm |
| Typ pojazdov | lineárne | lineárne | lineárne | lineárne |
| Vzdialenosť stôl a čelo vretena | 100-650mm | 130-680mm | 130-680mm | 130-680mm |
| Vzdialenosť stĺp a os vretena | 510mm | 570mm | 610mm | 580mm |
| Vreteno | ||||
| Typ vretena | ISO-40, BT-40* | ISO-40, BT-40* | ISO-40, BT-40* | ISO-40, BT-40* |
| Výkon pohonu vretena | 7,5/11, 11/15*kW | 7,5/11, 11/15*kW | 11/15, 15/18,5*kW | 11/15, 15/18,5*kW |
| Max. otáčky vretena | 8000, 12000*rpm | 8000, 12000*rpm | 8000, 12000*rpm | 8000, 12000*rpm |
| Posuvy | ||||
| Rýchloposuv v osi X/Y/Z | 48/48/48m/min | 48/48/48m/min | 48/48/48m/min | 48/48/48m/min |
| Zásobník nástrojov | ||||
| Počet nástrojov v zásobníku | 24 | 24 | 24 | 24 |
| Max. hmotnosť nástroja | 8kg | 8kg | 8kg | 8kg |
| Rôzne | ||||
| Príkon stroja | 24kVA | 24kVA | 24kVA | 24kVA |
| Dĺžka stroja | 2200mm | 2500mm | 2700mm | 3000mm |
| Šírka stroja | 2000mm | 2100mm | 2150mm | 2300mm |
| Výška stroja so základným vretenom | 2250mm | 2300mm | 2400mm | 2680mm |
| Hmotnosť stroja | 4500kg | 6000kg | 6300kg | 6500kg |
| *Za príplatok | Zmena technických parametrov vyhradená |
