Z-MaT
DT Séria

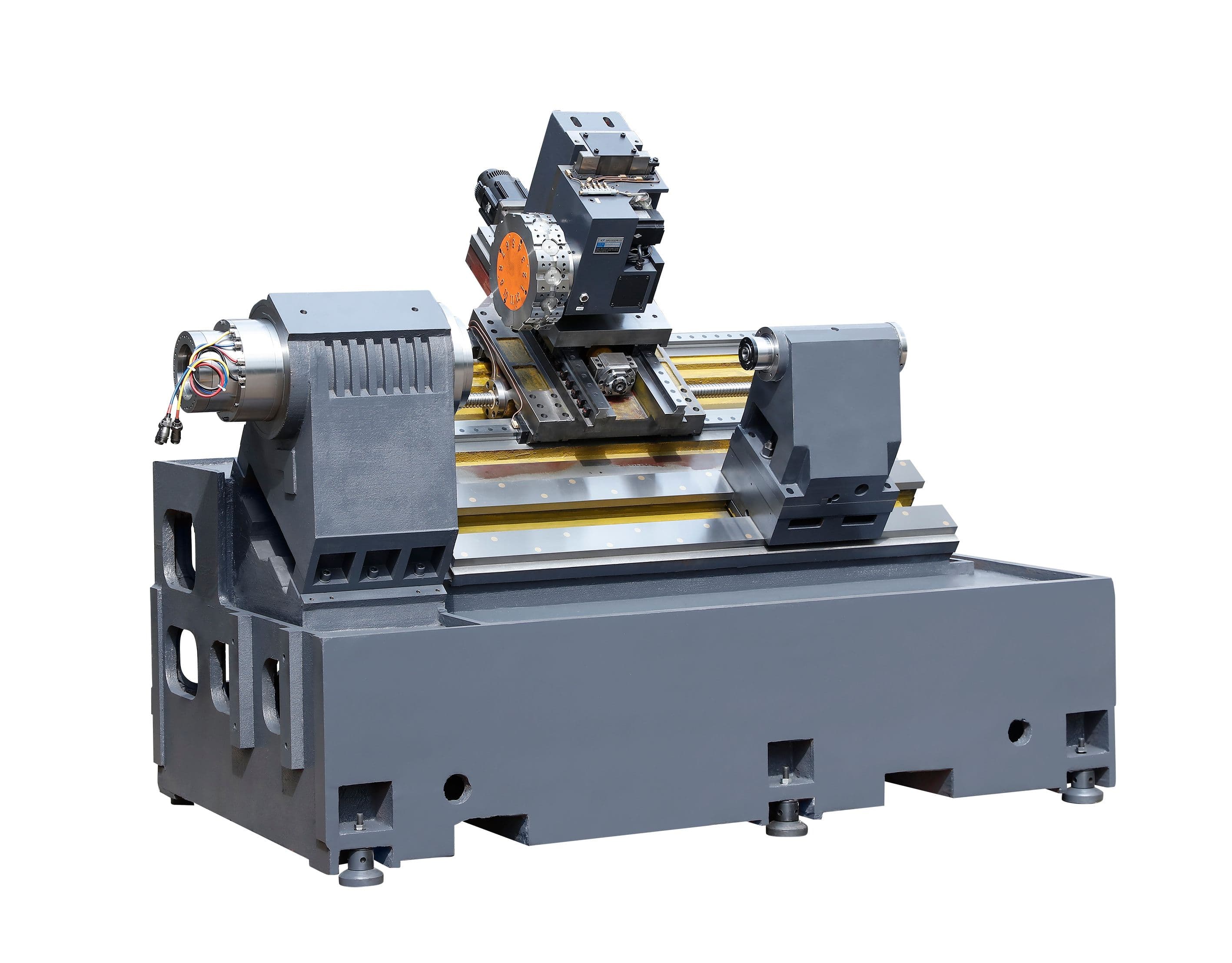

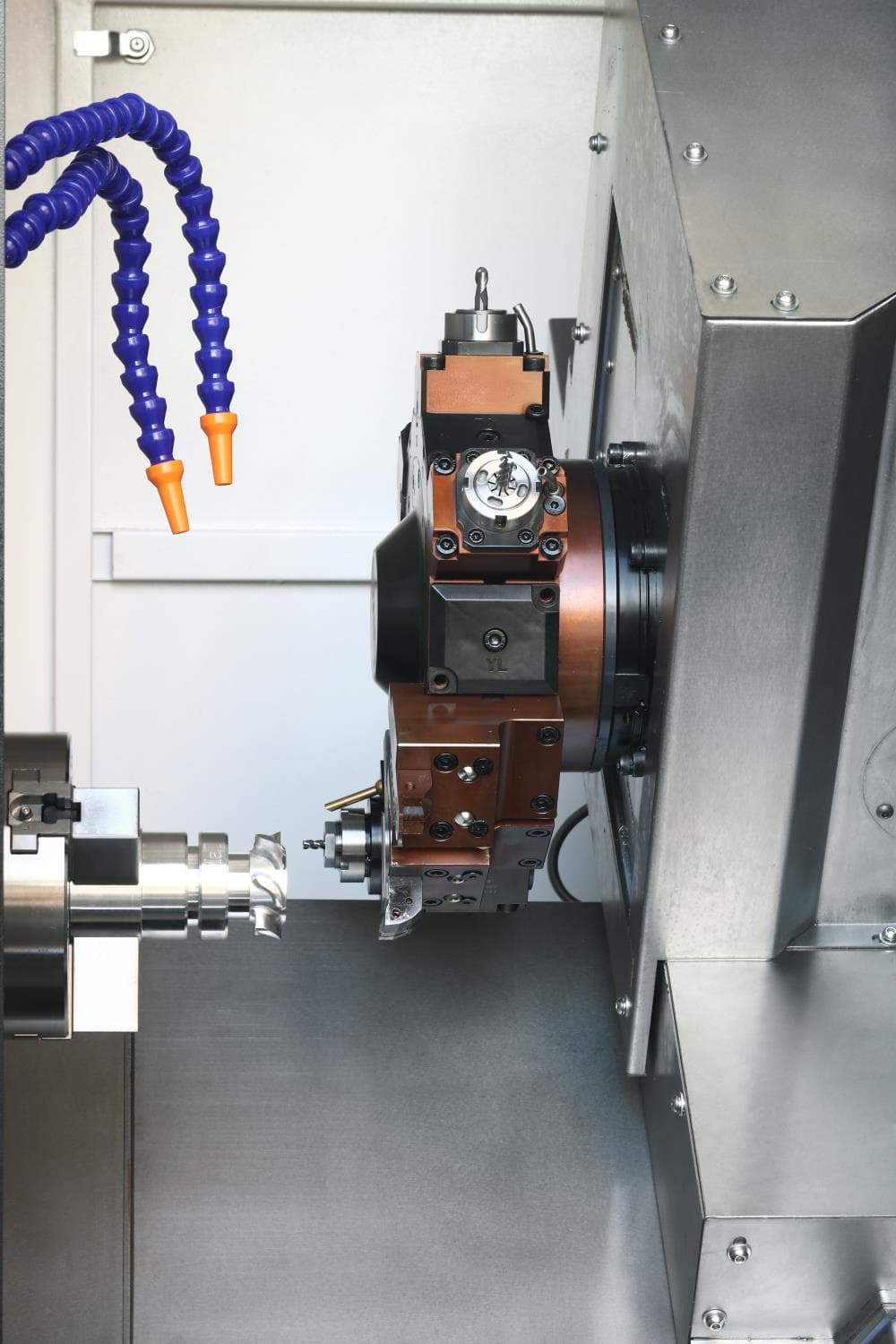

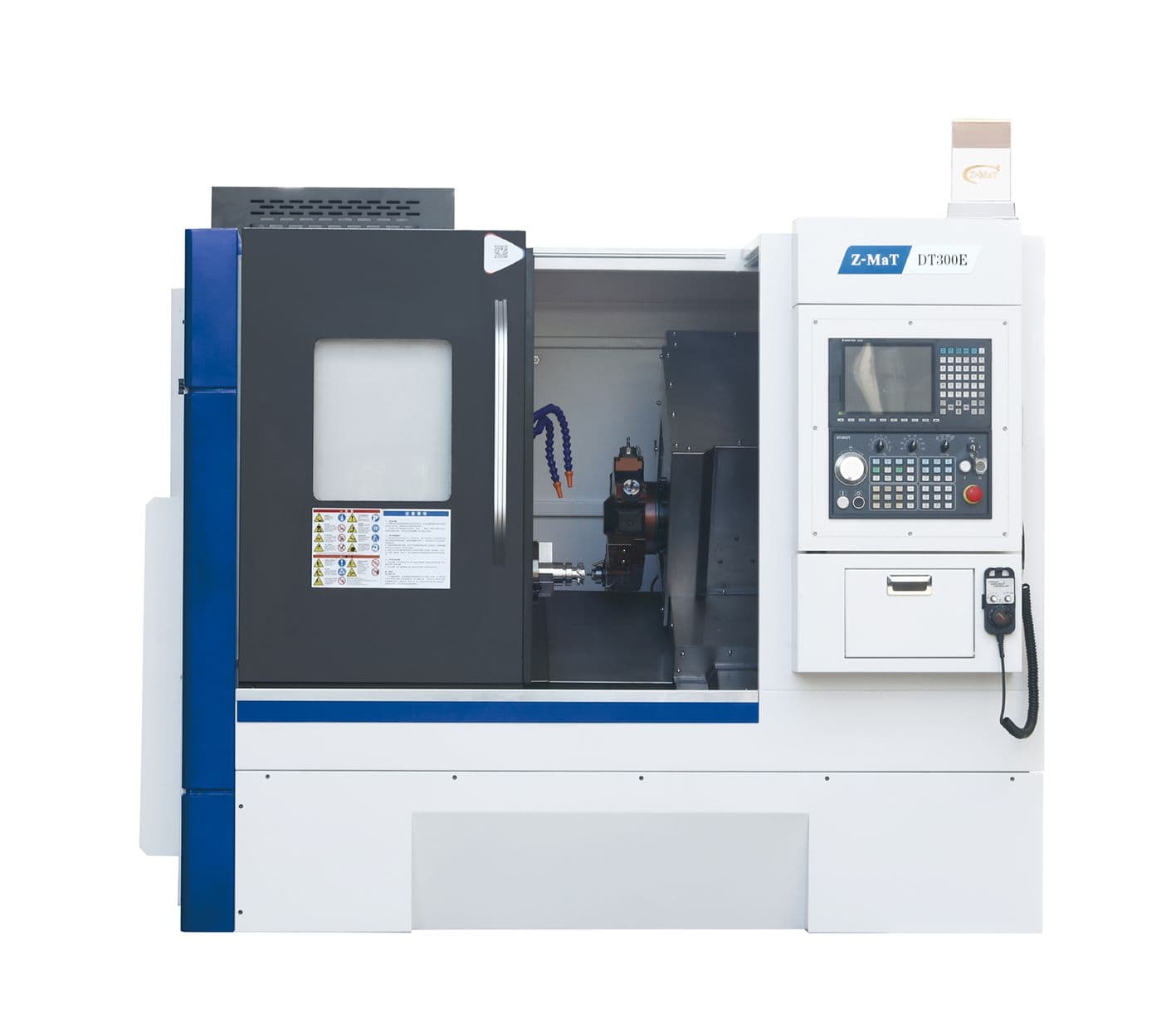

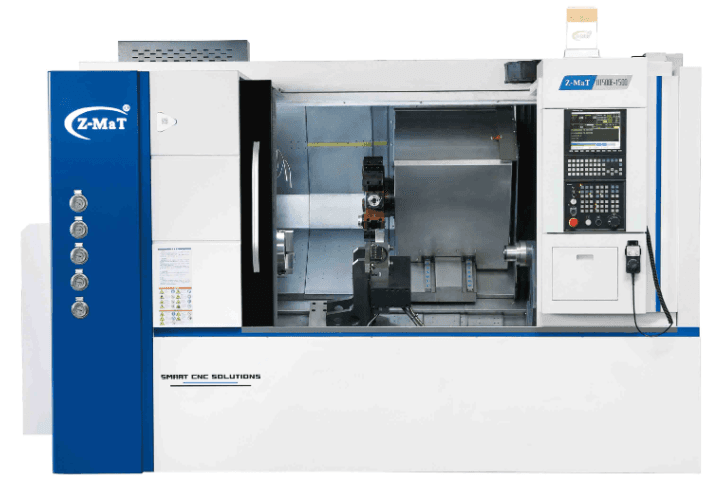

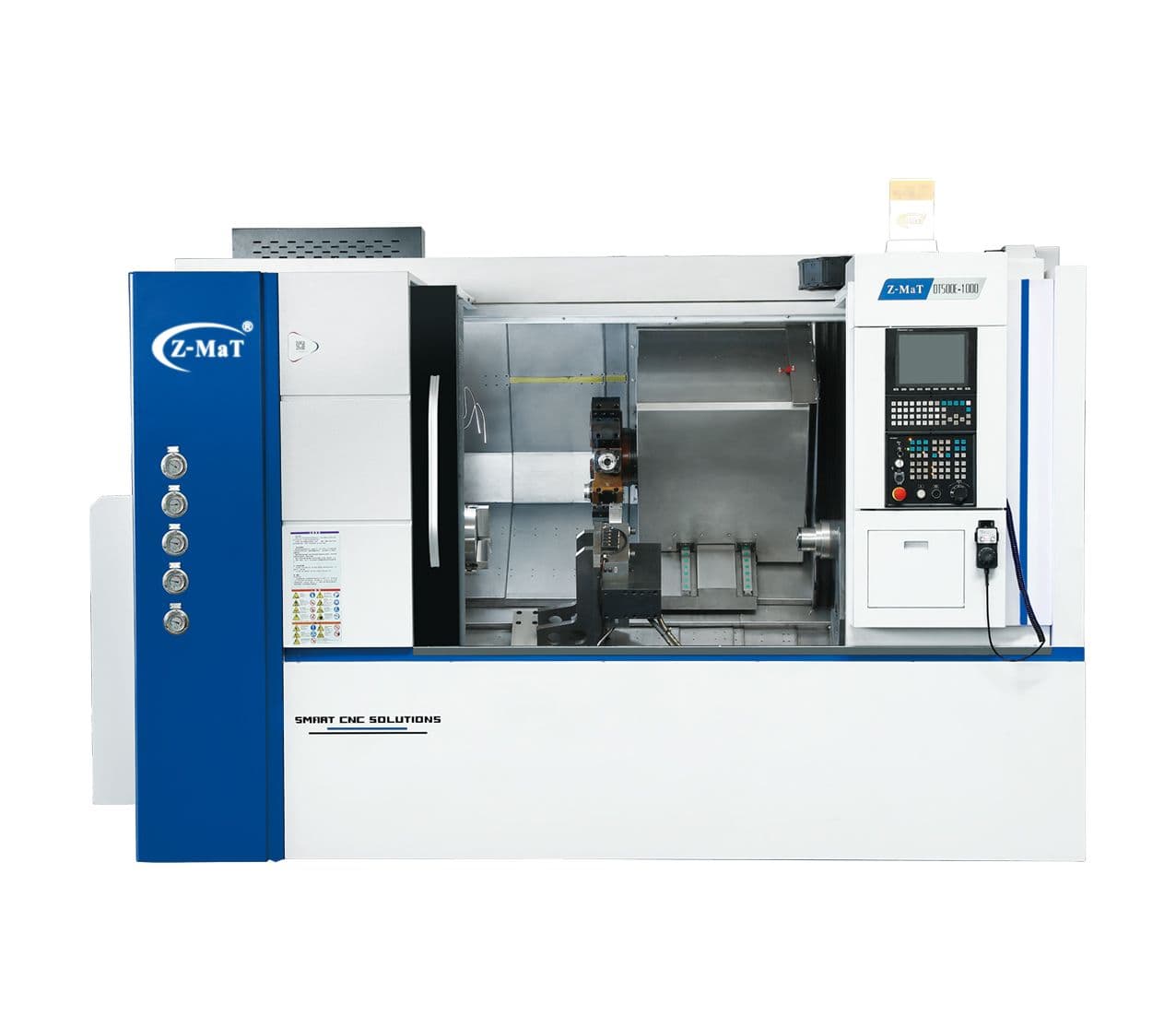

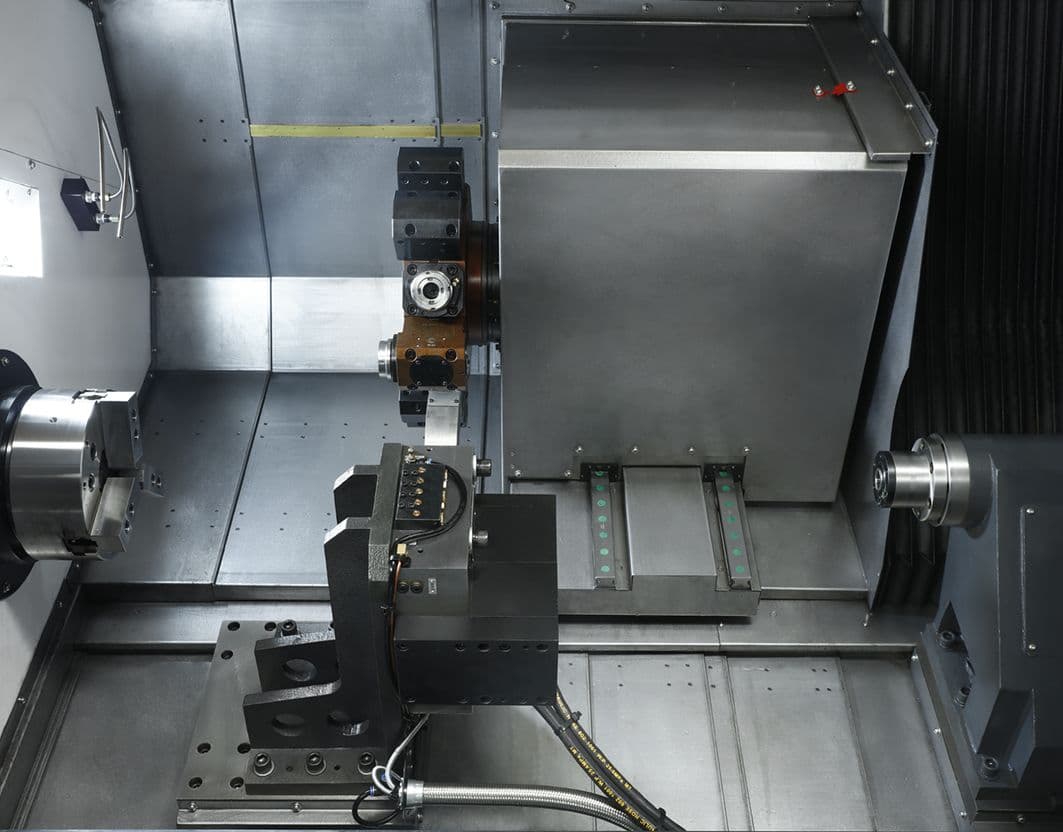

Je rada produktívnych sústruhov so šikmým lôžkom s možnosťou frézovania v osiach X, Y, Z a C za podpory koníka, ktorý je plne programovateľný už v štandardnej výbave. Stroje sú určené pre bežné prevádzky, ale aj pre veľkosériovú výrobu. Stroje sú postavené na lineárnych valivých vedeniach na tuhej liatinovej konštrukcii - monobloku, čím je zabezpečená vysoká statická aj dynamická tuhosť a presnosť stroja. Stroje sú schopné pracovať v automatickom cykle s podávačom tyčového materiálu a lopatkou. Táto séria strojov patrí medzi najvyššiu radu výrobcu Z-MaT s použitím prémiových komponentov.

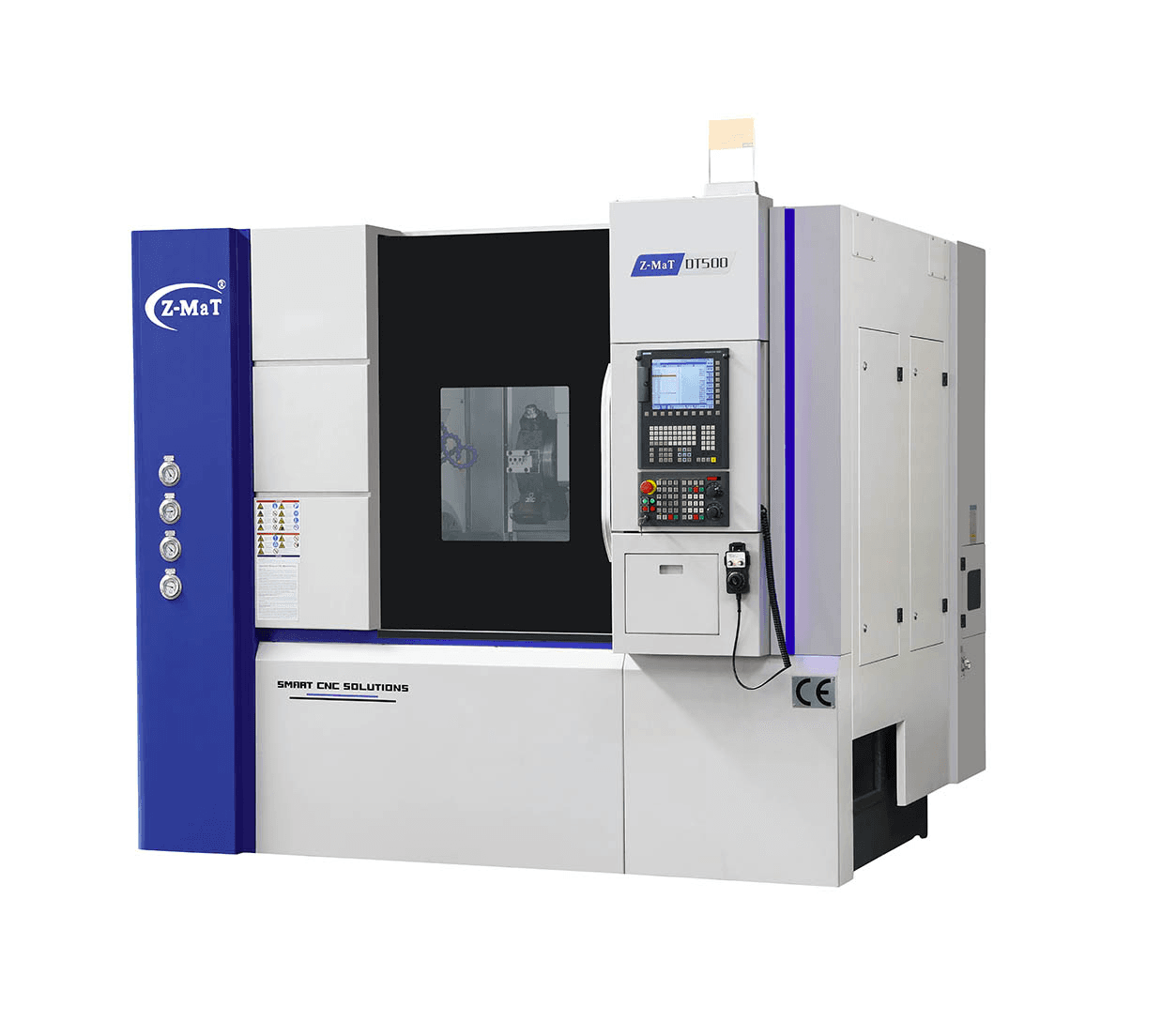

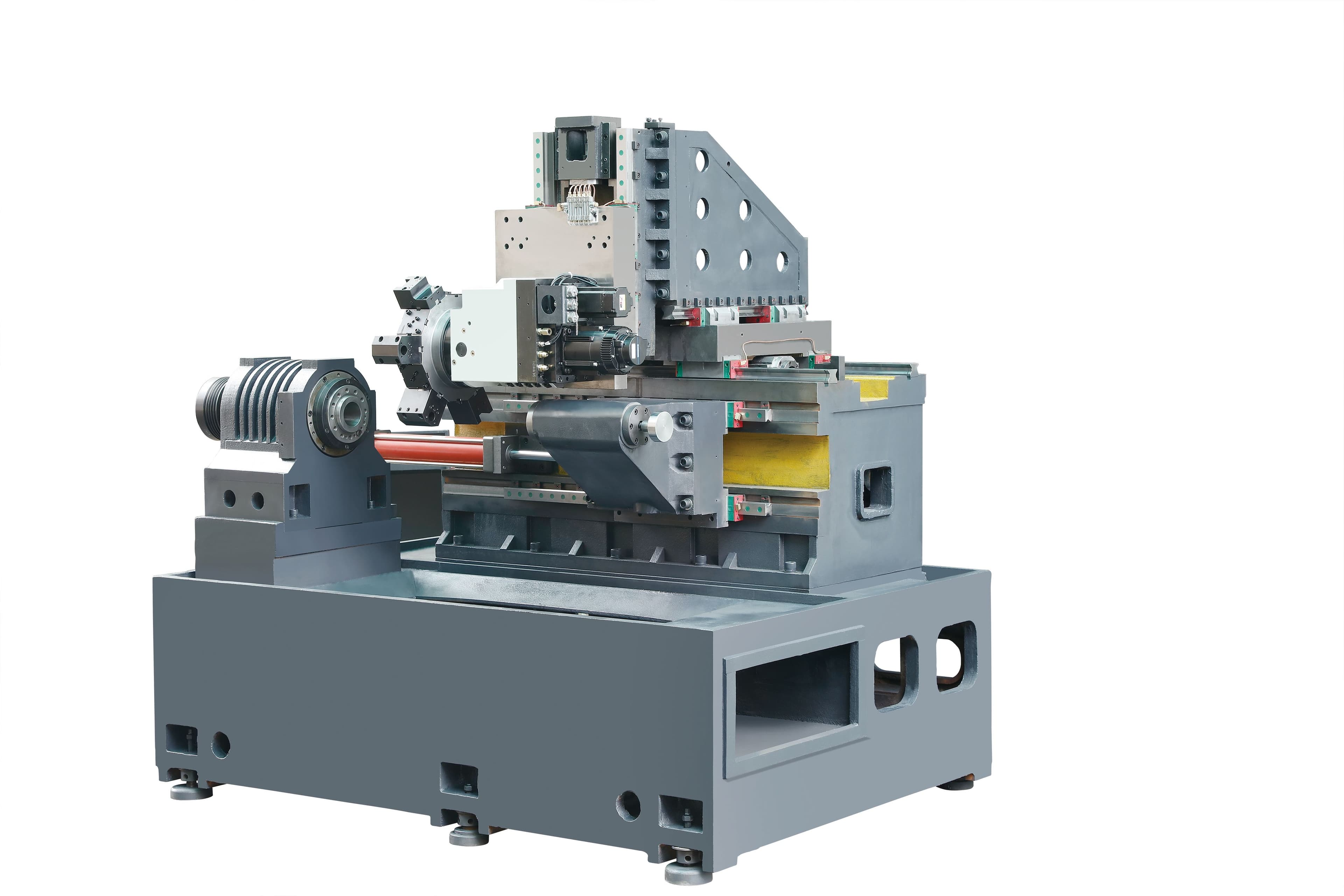

Najzaujímavejším typom stroja je model DT-500, ktorý je postavený na kolmých, teda 90° fréme stroja z dôvodu maximálnej tuhosti pri obrábaní v osi Y.
Parametre

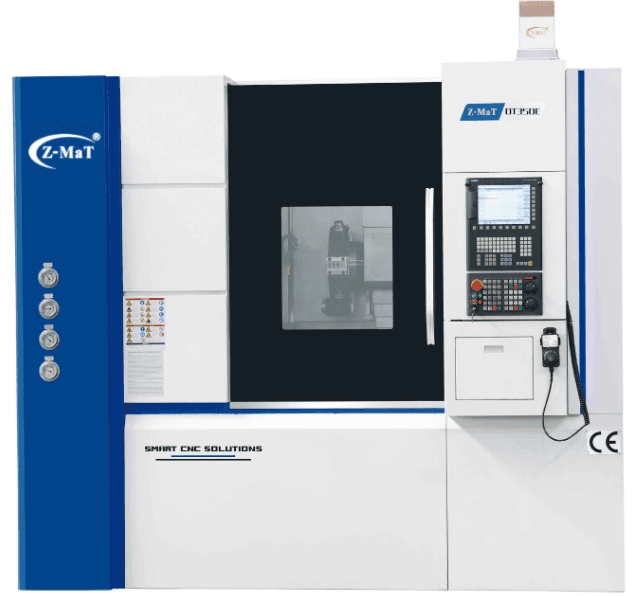

| DT350E | DT400E | DT450E | DT500E-450 | DT-500 | DT500E | DT500E-1000 | DT500E-1500 | DT500E-2000 | |
|---|---|---|---|---|---|---|---|---|---|
| Základné informácie | |||||||||
| Max. priemer sústruženia | 160mm | 160mm | 200mm | 320mm | 280mm | 320mm | 320mm | 320mm | 320mm |
| Max. dĺžka sústruženia | 320mm | 320mm | 450mm | 450mm | 400mm | 650mm | 1000mm | 1500mm | 1500mm |
| Max. obežný priemer nad ložou | 500mm | 500mm | 600mm | 600mm | 550mm | 600mm | 600mm | 600mm | 600mm |
| Max. obežný priemer nad priečnym suportom | 300mm | 350mm | 380mm | 430mm | 250mm | 430mm | 430mm | 430mm | 430mm |
| Vreteno | |||||||||
| Veľkosť 3j čeľusťového skľučovadla | 6``/153, 8``/203*mm | 6``/153, 8``/203*mm | 8``/203, 10``/254*mm | 8``/203, 10``/254*mm | 8``/203mm | 8``/203, 10``/254*mm | 8``/203, 10``/254*mm | 8``/203, 10``/254*mm | 12``/305, 10``/254*mm |
| Vŕtanie vretena | 55, 66*mm | 55, 66*mm | 66, 75*mm | 66, 75*mm | 66mm | 66, 75*mm | 66, 75*mm | 66, 75*mm | 105*, 75*mm |
| Max. priemer tyče | 46, 52*mm | 46, 52*mm | 52, 65*mm | 52, 65*mm | 52mm | 52, 65*mm | 52, 65*mm | 52, 65*mm | 85, 65*mm |
| Koniec vretena | A2-5, A2-6* | A2-5, A2-6* | A2-6, A2-8* | A2-6, A2-8* | A2-6 | A2-6, A2-8* | A2-6, A2-8* | A2-6, A2-8* | A2-11, A2-8* |
| Max. otáčky vretena | 5000, 4000*ot/min | 5000, 4000*ot/min | 4000, 3500*ot/min | 4000, 3500*ot/min | 4000ot/min | 4000, 3500*ot/min | 4000, 3500*ot/min | 4000, 3500*ot/min | 2000, 3500*ot/min |
| Výkon vretena | 11/15KW | 11/15KW | 22/30KW | 22/30KW | 22/30KW | 22/30KW | 22/30KW | 22/30KW | 15/18,5KW |
| Vedenia a lože | |||||||||
| Naklonenie loží | 45° | 35° | 35° | 35° | 90 | 35° | 35° | 35° | 35° |
| Typ vedenia | lineárne | lineárne | lineárne | lineárne | lineárne | lineárne | lineárne | lineárne | lineárne |
| Pojazdy | |||||||||
| Pojazd v osi X | 150mm | 230mm | 220mm | 250mm | 160mm | 250mm | 250mm | 250mm | 250mm |
| Pojazd v osi Z | 320mm | 320mm | 450mm | 450mm | 400mm | 650mm | 1000mm | 1500mm | 2000mm |
| Pojazd v osi Y | ±35mm | ±35mm | ±50mm | ±50, ±70*mm | ±50mm | ±50, ±70*mm | ±70mm | ±70mm | +70,-50mm |
| Rýchloposuv v osi X | 20m/min | 20m/min | 20m/min | 20m/min | 20m/min | 20m/min | 20m/min | 20m/min | 20m/min |
| Rýchloposuv v osi Z | 20m/min | 20m/min | 20m/min | 20m/min | 20m/min | 20m/min | 20m/min | 20m/min | 20m/min |
| Rýchloposuv v osi Y | 12m/min | 12m/min | 12m/min | 12, 7*m/min | 20m/min | 12, 7*m/min | 12, 7*m/min | 12, 7*m/min | 12, 7*m/min |
| Nástrojová hlava | |||||||||
| Typ upínania | BMT40 | BMT40 | BMT45 | BMT45, BMT55* | BMT45 | BMT45, BMT55* | BMT55 | BMT55 | BMT55 |
| Počet polôh | 12ks | 12ks | 12ks | 12ks | 12ks | 12ks | 12ks | 12ks | 12ks |
| Max. kvadrát noža | 16x16mm | 16x16mm | 20x20mm | 20x20, 25x25*mm | 20x20mm | 20x20, 25x25*mm | 20x20, 25x25*mm | 20x20, 25x25*mm | 20x20, 25x25*mm |
| Max. priemer upnutia nástrojov pre vnút.sústr. | 25mm | 25mm | 32mm | 32, 40*mm | 32mm | 32, 40*mm | 32, 40*mm | 32, 40*mm | 32, 40*mm |
| Max. otáčky poháňaných nástrojov | 4000ot/min | 4000ot/min | 4000, 6000*ot/min | 4000, 6000*ot/min | 4000, 6000*ot/min | 4000, 6000*ot/min | 4000, 6000*ot/min | 4000, 6000*ot/min | 4000, 6000*ot/min |
| Koník | |||||||||
| Typ koníka | Hydraulic, SST* | Hydraulic* | Hydraulic | SPT, SST* | HPT | SPT, SST* | SPT, SST* | SPT, SST* | hydraulic |
| Kužeľ pinoly koníka | MK4 | MK4* | MK4 | MK3 pri SST | MK4 | MK3 pri SST | MK3 pri SST | MK3 pri SST | MK5 |
| Pojazd koníka | 320mm | 350*mm | 450mm | 100-450mm | 400mm | 100-650mm | 100-1000mm | 100-1500mm | 100-2000mm |
| Rôzne | |||||||||
| Hmotnosť stroja v štandardnom prevedení | 3500kg | 3900kg | 4900kg | 5300kg | 5800kg | 5600kg | 6100kg | 9000kg | 12000kg |
| Dĺžka stroja, bez dopravníka triesok | 2400mm | 2365mm | 2750mm | 3100mm | 2450mm | 3100mm | 3600mm | 4200mm | 4200mm |
| Šírka stroja | 1665mm | 1895mm | 1890mm | 2050mm | 1850mm | 2050mm | 2100mm | 2100mm | 2100mm |
| Výška stroja | 2190mm | 2145mm | 2350mm | 2350mm | 2200mm | 2350mm | 2350mm | 2350mm | 2350mm |
| *Za príplatok | Zmena technických parametrov vyhradená |
