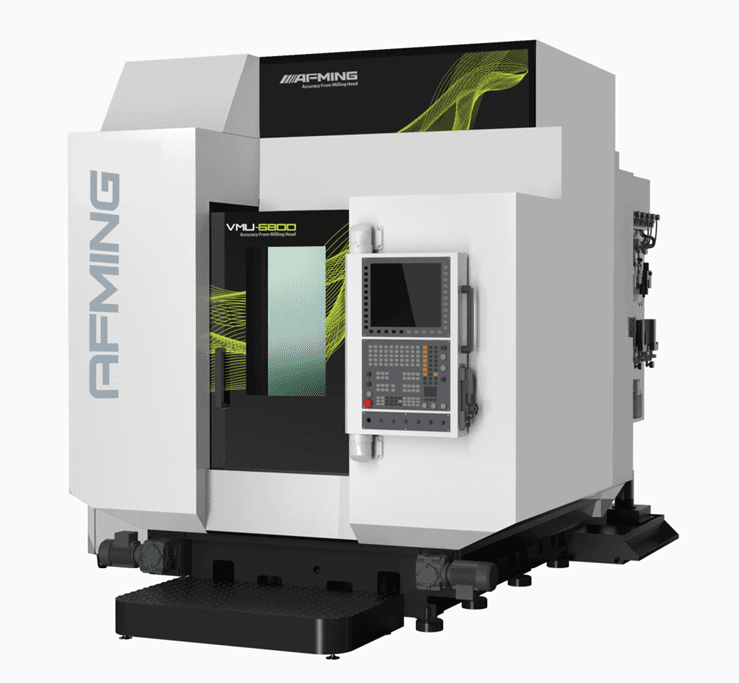

VMU Série

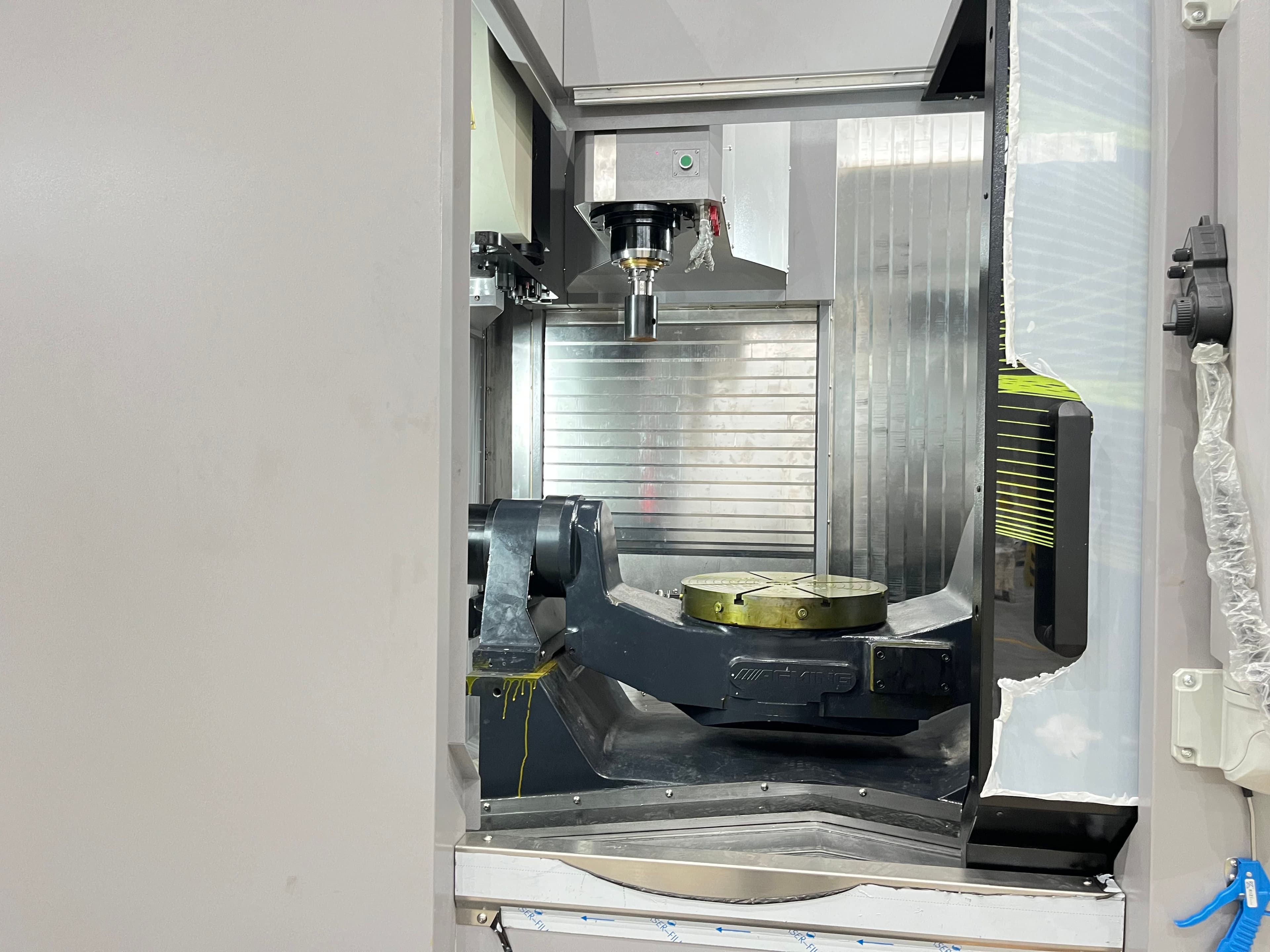

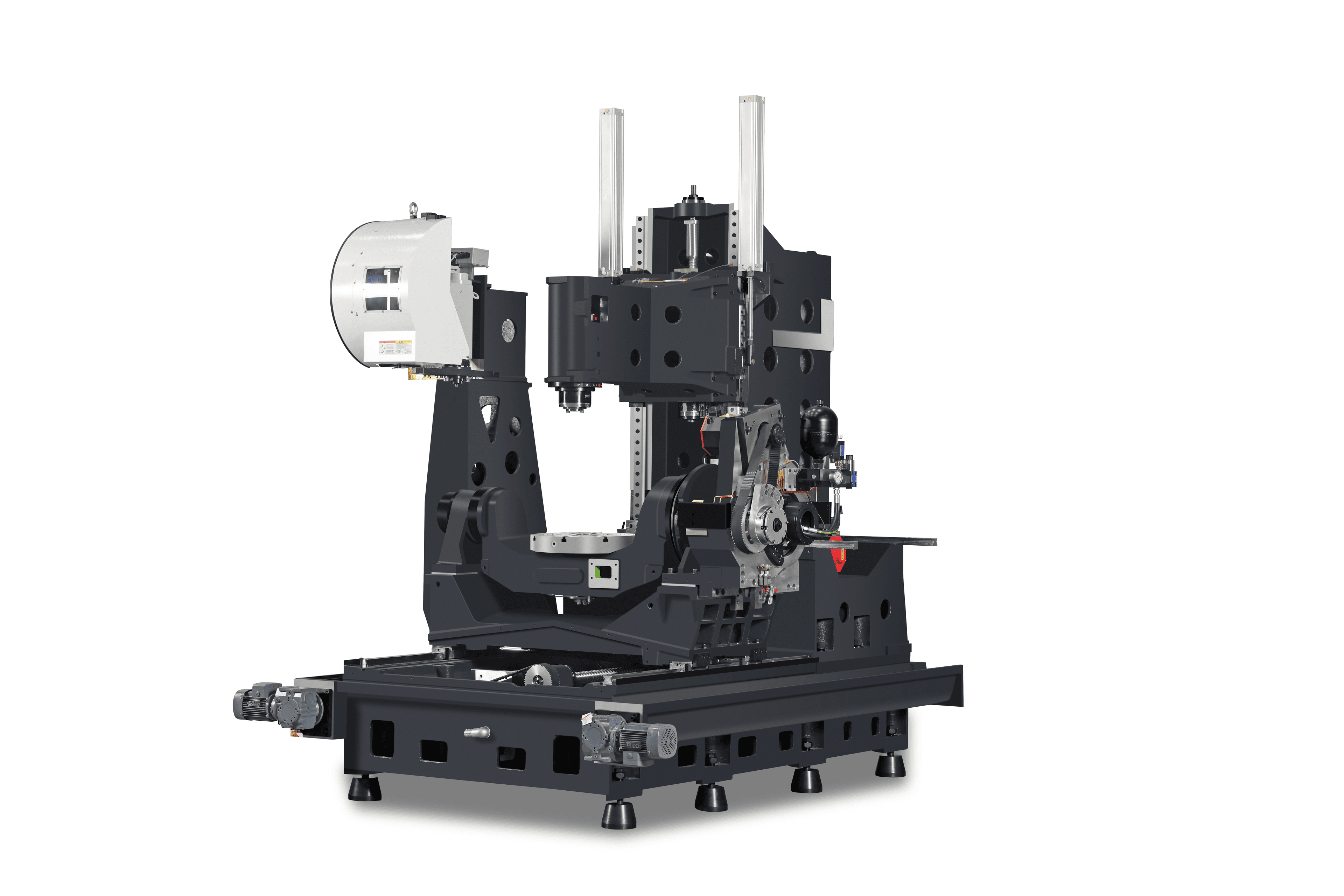

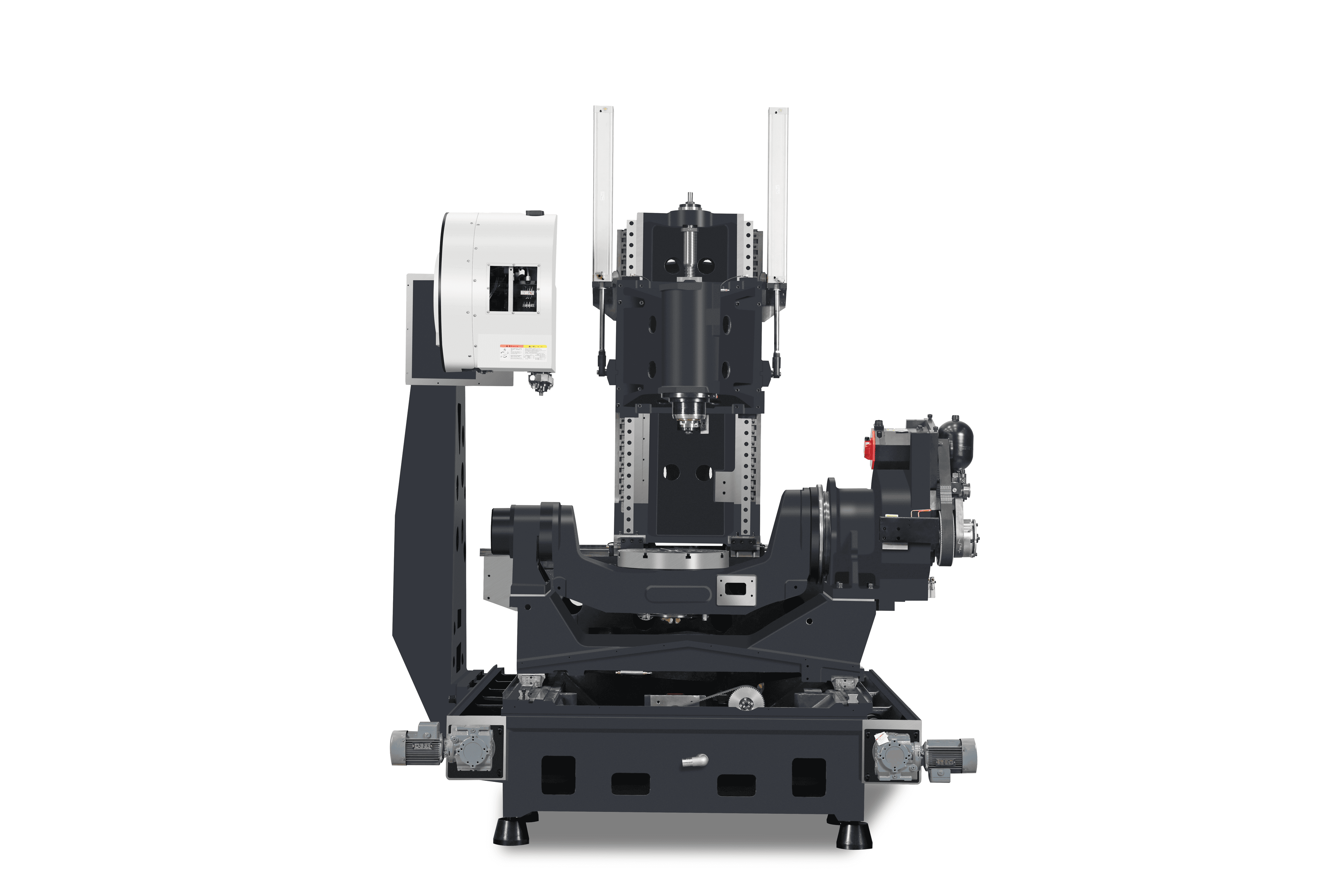

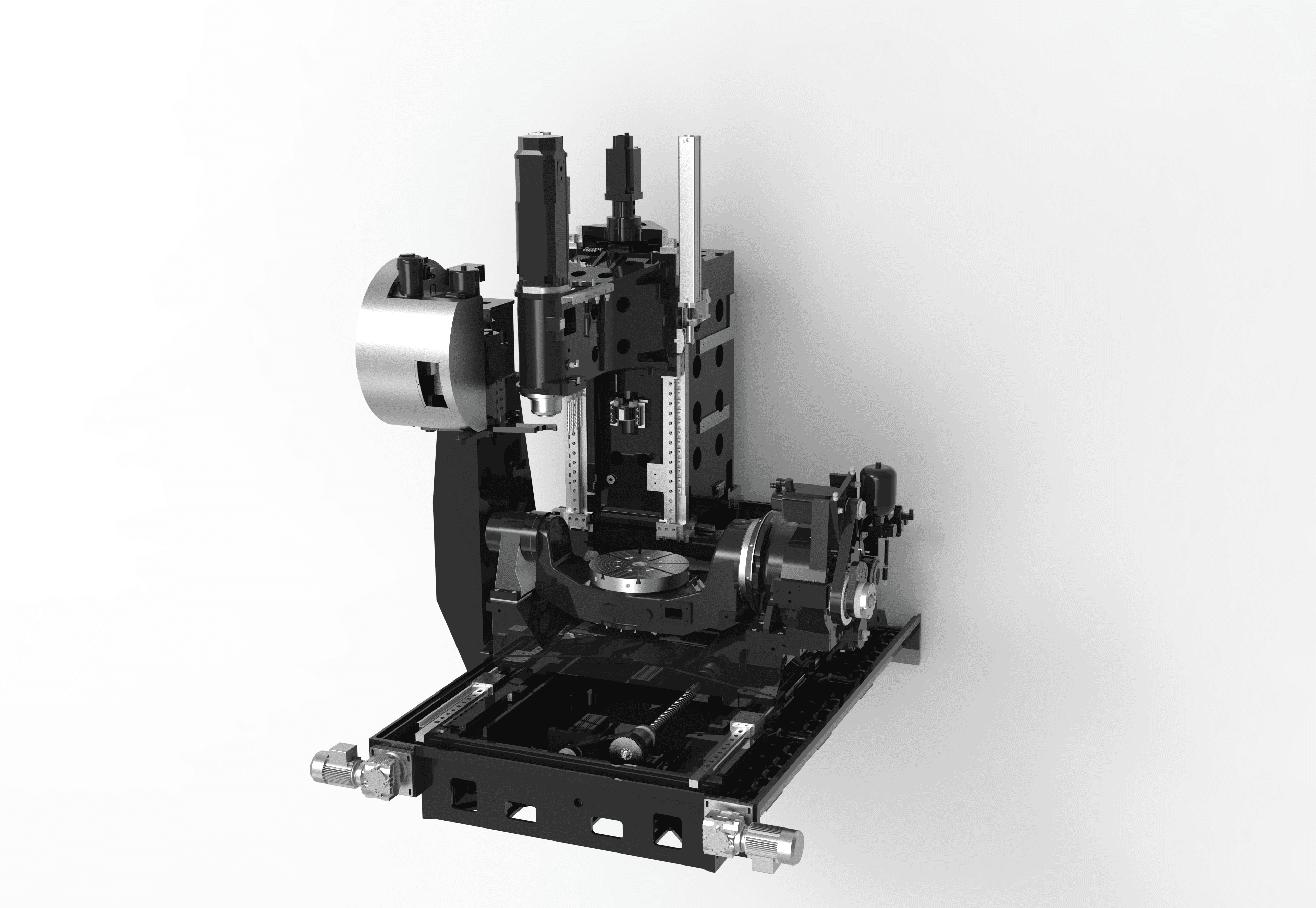

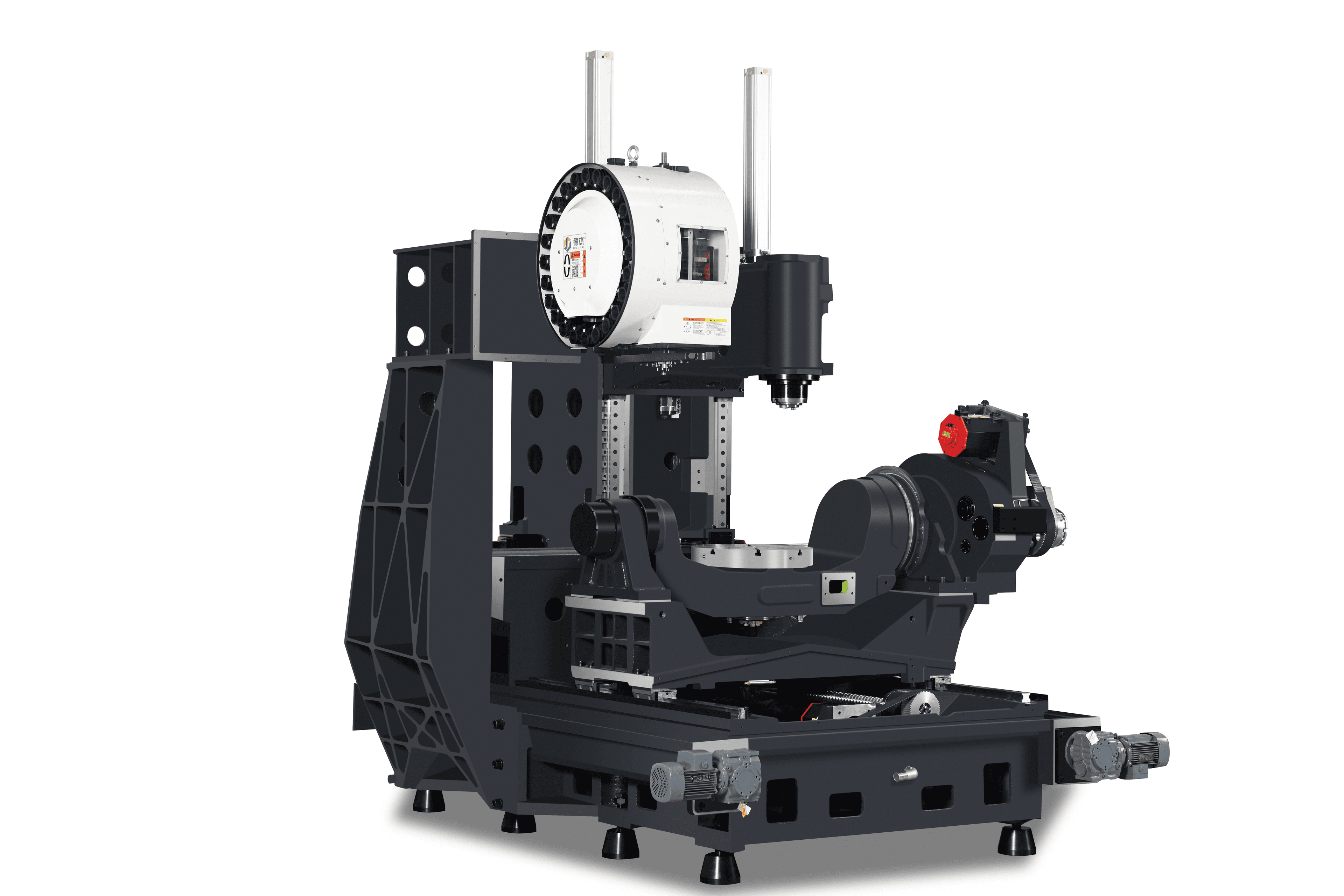

Série VMU je série strojů s kontinuálním řízením ve všech 5-ti osách, které jsou v současnosti schopné vykonávat náročné frézování. Je vybavený pohyblivým sloupem, který vykonává pohyb v ose X a Z, samotný stůl vykonává pohyb v ose Y, A a C. Samozřejmostí je použití ŘS Heidenhain a jeho komponentů. Tuhost stroje podtrhuje celková hmotnost stroje 13 tun.
Parametry
| VMU-6800 | |
|---|---|
| Základní parametry | |
| Pojezd v ose X | 680mm |
| Pojezd v ose Y | 600mm |
| Pojezd v ose Z | 600mm |
| Vzdálenost čela vřetena k ploše stolu (osa A je 0°) | 200-800mm |
| Průměr stolu | 500mm |
| Max. zatížení stolu | 300kg |
| Max. průměr obrobku | 800mm |
| Vřeteno HSK63A | |
| Max. otáčky vřetena | 12000, 15000*ot/min |
| Výkon pohonu vřetena (S6-40%) | 11/15, 18/22*kW |
| Kroutící moment (S6-40%) | 69,4/94,66 57/70*Nm |
| Posuvy | |
| Rychloposuv v ose X/Y/Z | 36 / 36 / 36m/min |
| Max. pracovní posuv | 20m/min |
| A/C rychloposuv | 20 / 80ot/min |
| Přesnost polohování | |
| X / Y / Z osy | 0,008 / 0,008 / 0,008mm |
| A / C osy | 8 / 8arcsec |
| Opakovaná přesnost | |
| X / Y / Z osy | 0,006 / 0,006 / 0,006mm |
| A / C osy | 5 / 5arcsec |
| Zásobník nástrojů | |
| Počet poloh v zásobníku | 30 |
| Max. čas výměny nástroje (T-T) | 2,5s |
| Max. délka nástroje | 300mm |
| Max. průměr nástroje/při vynechání sousedních nástrojů | 75 / 150mm |
| Max. hmotnost nástroje | 8kg |
| Rozměry stroje | |
| Výška stroje | 3500mm |
| Zastavený prostor (délka + šířka) | 3700 x 4400mm |
| Hmotnost stroje | 13 000kg |
| Příkon stroje | 45KVA |
| *Za príplatok | Zmena technických parametrov vyhradená |
