Z-MaT
STH Série

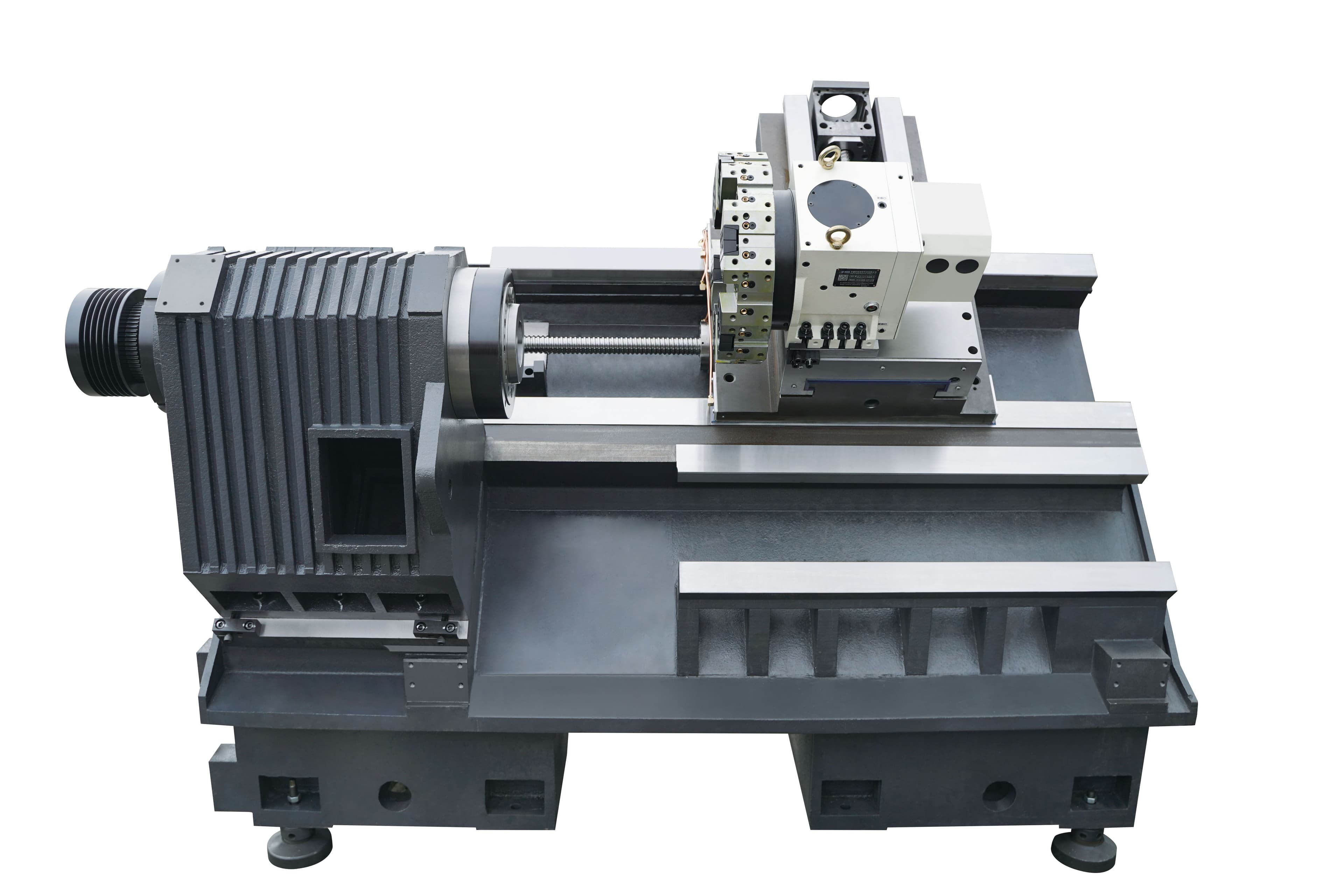

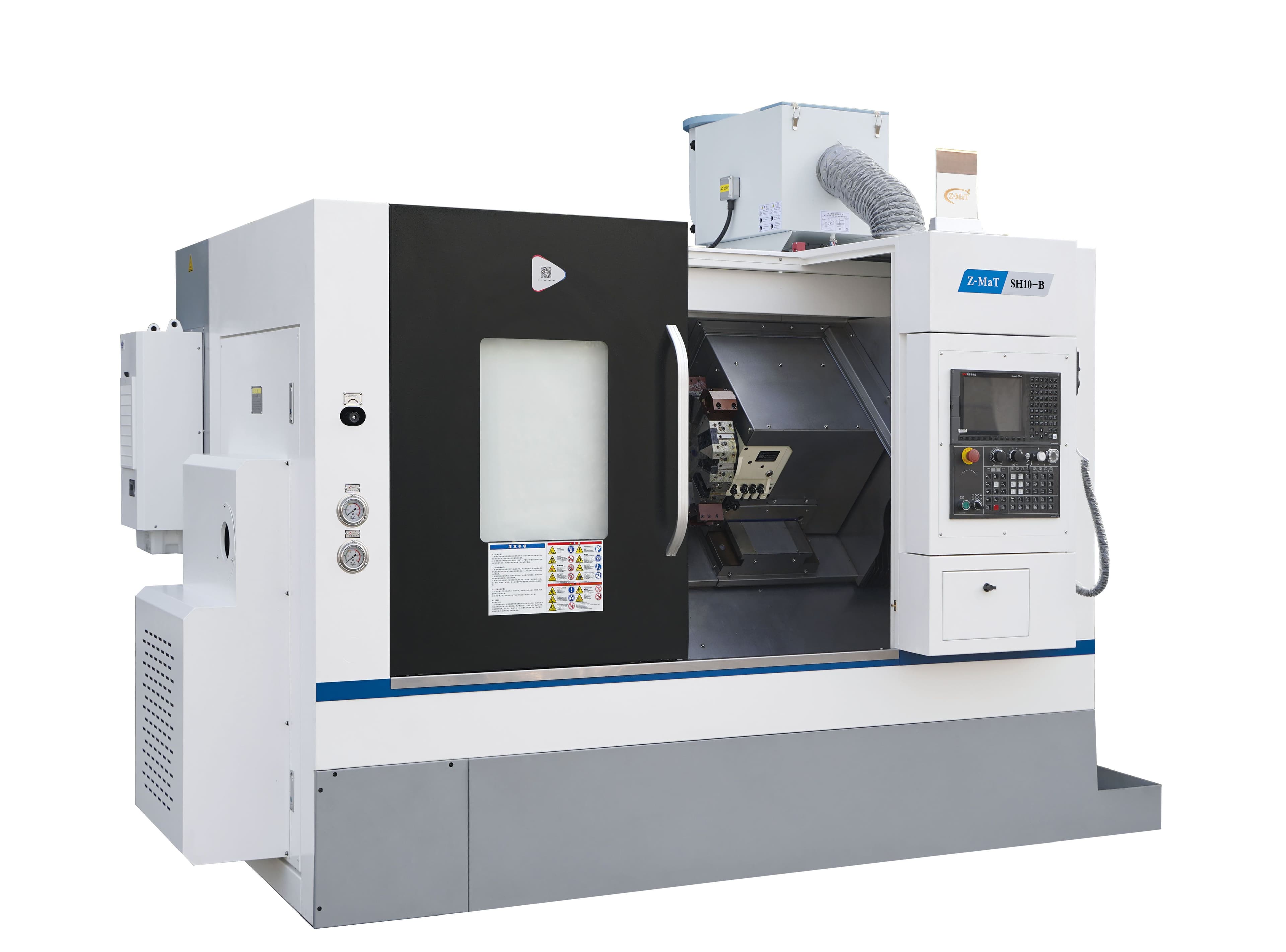

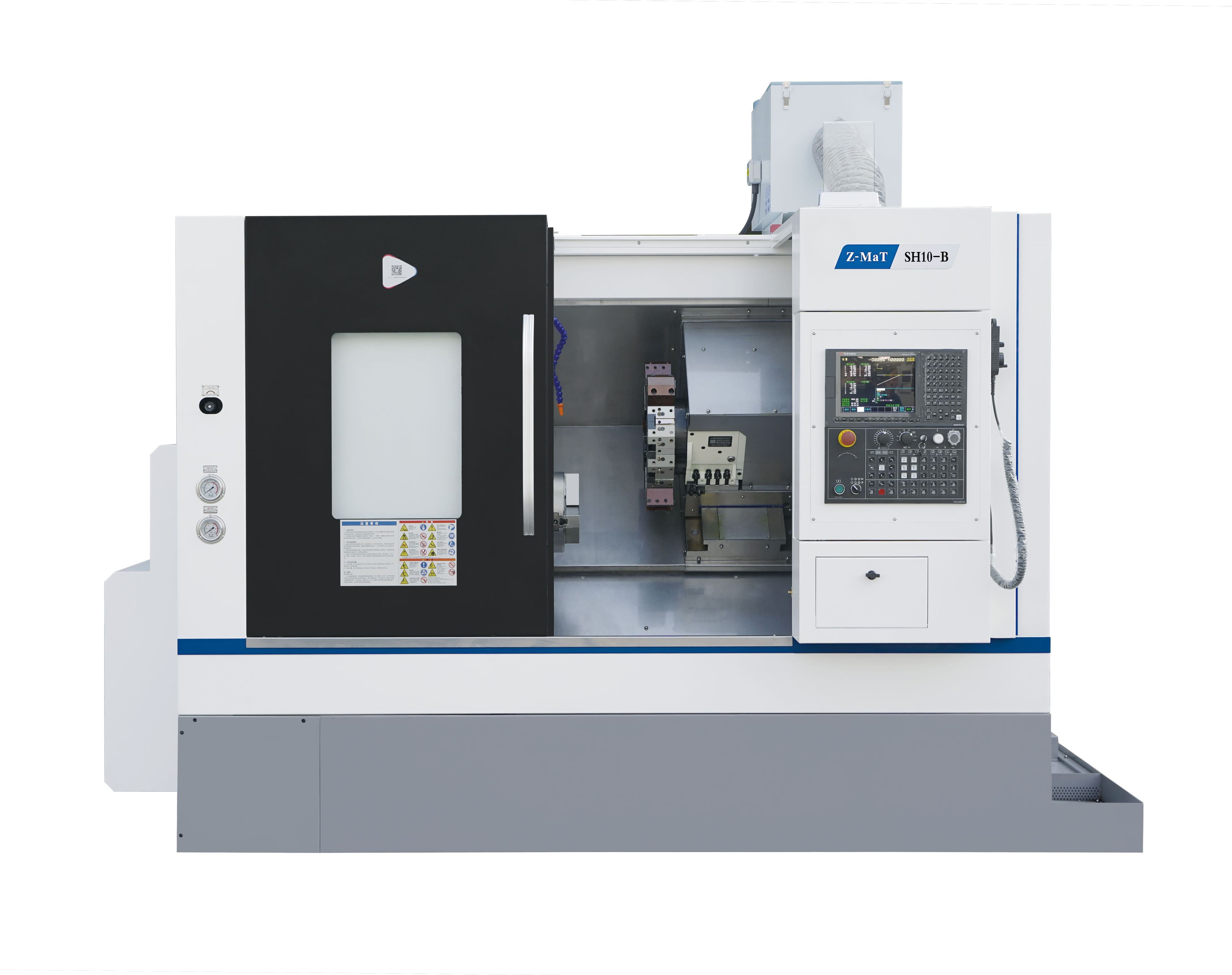

Je základní a nejprodávanější řada produktivních 2. osých soustruhů se šikmým ložem a klzným vedením za podpory manuálního koníka. Stroje jsou určené pro běžnou výrobu, ale i pro velkosériovou výrobu. Stroje jsou postavené na lineárních valivých vedeních na tuhé litinové konstrukci - monobloku, čím je zabezpečená vysoká statická i dynamická tuhost a přesnost stroje. Stroje jsou schopné pracovat v automatickém cyklu s podavačem tyčového materiálu a lopatkou. V případě soustružení hřídelí je možné stroje doplnit lunetou.
Parametry
| STH10-420B | STH12-420B | STH10-750B | STH12-750B | STH10-1000B | STH12-1000B | |
|---|---|---|---|---|---|---|
| Základní technické informace | ||||||
| Velikost 3. čelisťového sklíčidla | D254mm | D305mm | D254mm | D305mm | D254mm | D305mm |
| Max. průměr soustružení | 320mm | 320mm | 320mm | 320mm | 320mm | 320mm |
| Max. délka soustružení | 420mm | 420mm | 750mm | 750mm | 1000mm | 1000mm |
| Max. oběžný průměr nad příčným suportem | 500mm | 500mm | 500mm | 500mm | 500mm | 500mm |
| Max. oběžný průměr nad ložem | 210mm | 210mm | 210mm | 210mm | 210mm | 210mm |
| Vřeteno | ||||||
| Max. otáčky vřetena | 3200rpm | 3000, 2000*rpm | 3200rpm | 3000, 2000*rpm | 3200rpm | 3000, 2000*rpm |
| Vrtání vřetena | 75mm | 86, 105*mm | 75mm | 86, 105*mm | 75mm | 86, 105*mm |
| Konec vřetena | A2-8 | A2-8 | A2-8 | A2-8 | A2-8 | A2-8 |
| Max. průměr tyče | 65mm | 75, 91*mm | 65mm | 75, 91*mm | 65mm | 75, 91*mm |
| Výkon vřetena | 15, 18,5*kW | 15, 18,5*kW | 15, 18,5*kW | 15, 18,5*kW | 15, 18,5*kW | 15, 18,5*kW |
| Pojezdy | ||||||
| Pojezd v ose X | 220mm | 220mm | 220mm | 220mm | 220mm | 220mm |
| Pojezd v ose Z | 560mm | 560mm | 750mm | 750mm | 1000mm | 1000mm |
| Rychloposuv v ose X | 15m/min | 15m/min | 15m/min | 15m/min | 15m/min | 15m/min |
| Rychloposuv v ose Z | 15m/min | 15m/min | 15m/min | 15m/min | 15m/min | 15m/min |
| Nástrojová hlava | ||||||
| Počet nástrojů | 8, 12* | 8, 12* | 8, 12* | 8, 12* | 8, 12* | 8, 12* |
| Max. kvadrát nože | 25x25mm | 25x25mm | 25x25mm | 25x25mm | 25x25mm | 25x25mm |
| Koník | ||||||
| Kužel pinole koníka | 100 | 100 | 100 | 100 | 100 | 100 |
| Výsuv pinole koníka | MK5mm | MK5mm | MK5mm | MK5mm | MK5mm | MK5mm |
| Různé | ||||||
| Stupeň naklonění lože | 45° | 45° | 45° | 45° | 45° | 45° |
| Typ vedení stroje | klzné-harbox ways | klzné-harbox ways | klzné-harbox ways | klzné-harbox ways | klzné-harbox ways | klzné-harbox ways |
| Rozměry stroje (dxšxv) | 3000x1700x2200mm | 3000x1700x2200mm | 3300x1700x2200mm | 3300x1700x2200mm | 3300x1700x2200mm | 3300x1700x2200mm |
| Hmotnost stroje | 4300kg | 4500kg | 4800kg | 5000kg | 6700kg | 6800kg |
| *Za príplatok | Zmena technických parametrov vyhradená |
