HMC Série

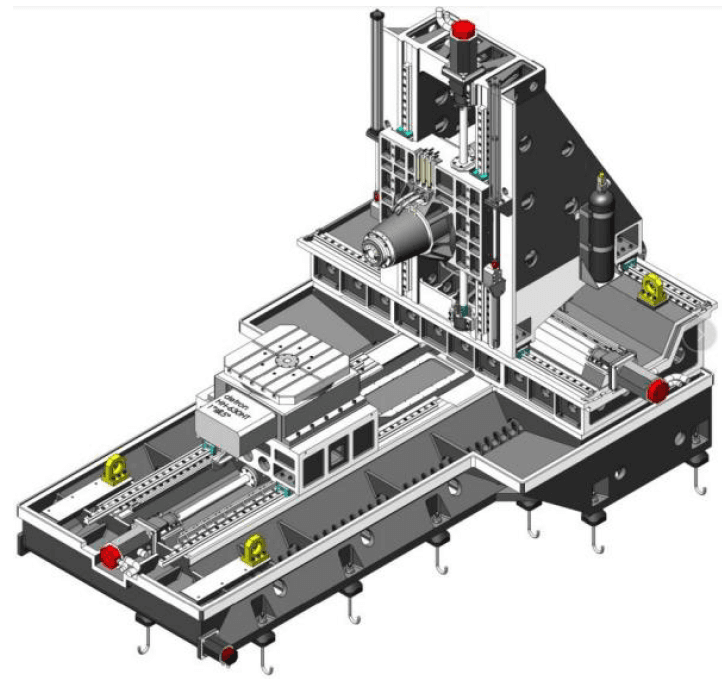

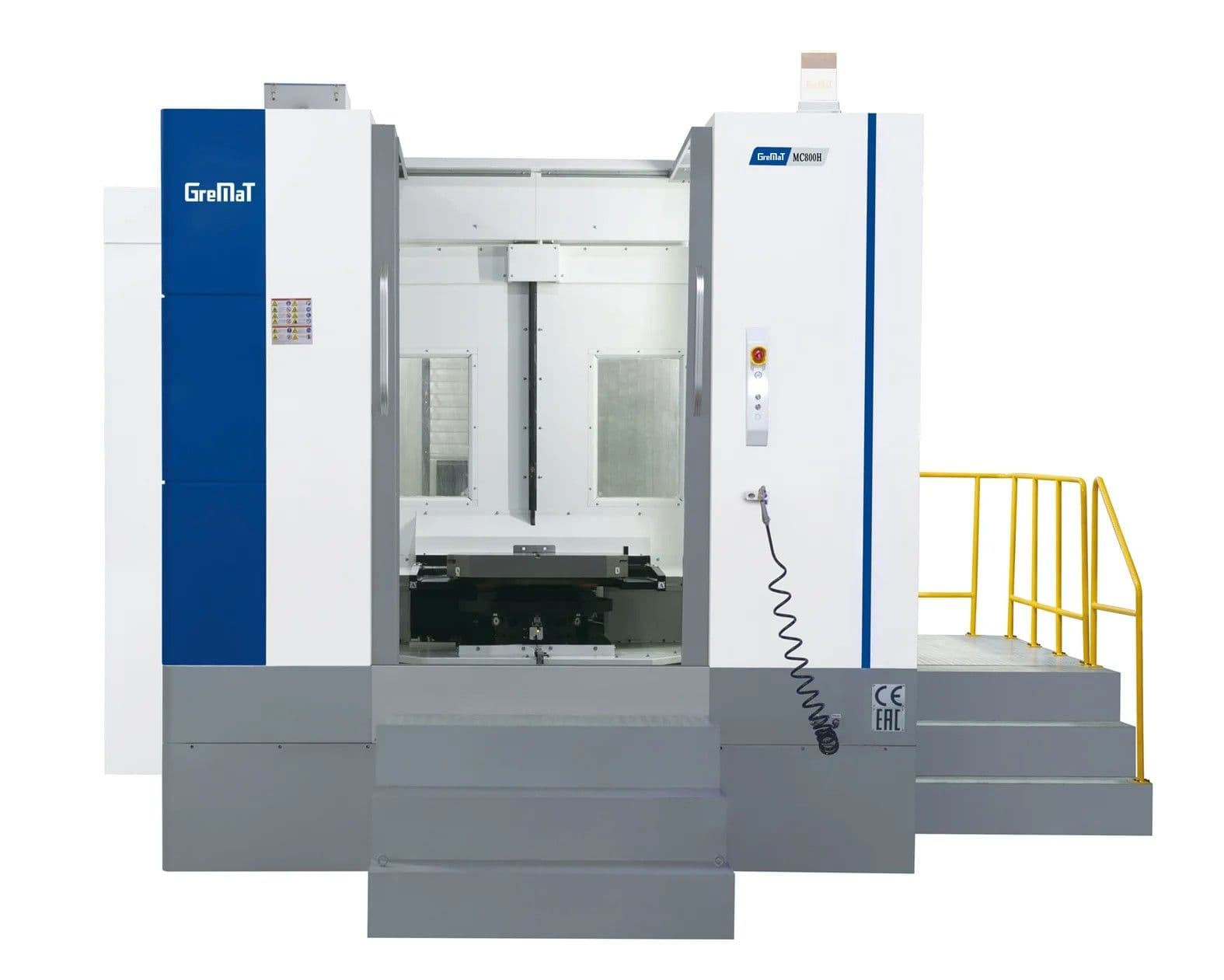

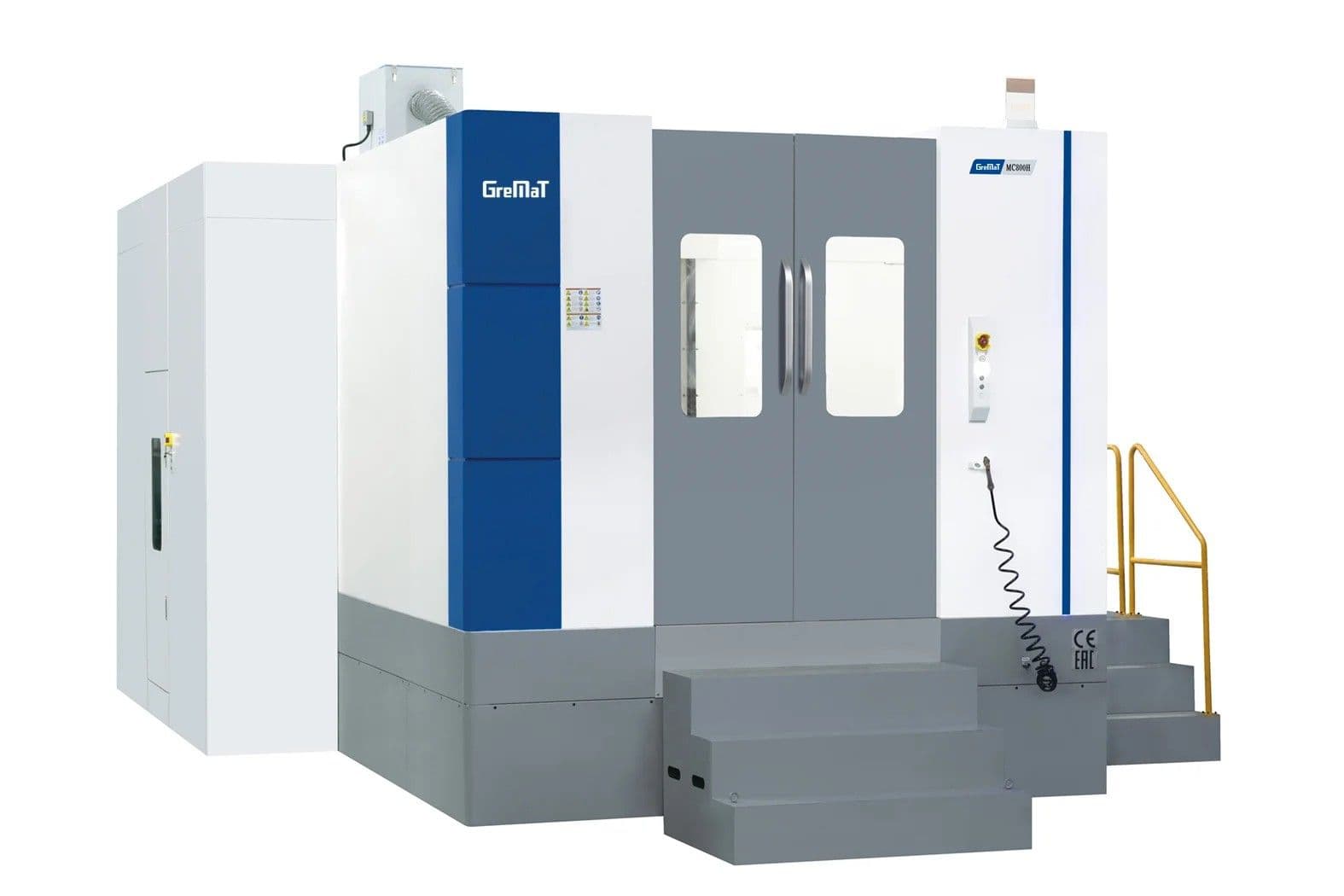

MC série je postavená na tuhé osvědčené litinové konstrukci ve tvaru T s automatickým výměníkem 2 palet. Pojezd stolu je po lineárních valivých vedeních v ose X a Y. Otočný stůl, 4.osa umožňuje obrábět součástky ze 4 stran na jedno upnutí s min. inkrementem v ose C 0,001°. Vřeteník s vřetenem BT50 se pohybuje svisle po lineárním valivým vedení v ose Z. Nadstandartní hmotnost stroje zabezpečuje vysokou tuhost a produktivitu strojů.

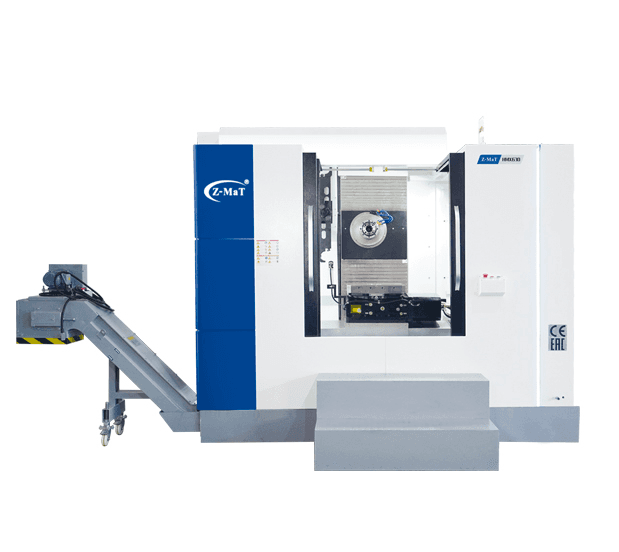

Série HMX je postavená s důrazem na cenu a primárně je určená na instalaci BEZ automatického výměníku palet. Fréma stroje je odlehčená, co má příznivý vliv na celkovou investici do stroje.
Parametry
| HMX500 | HMX630 | MC630H | MH630 | MC800H | MC1000H | |
|---|---|---|---|---|---|---|
| Stůl | ||||||
| Rozměr stolu | 500x500mm | 630x630mm | 630x630mm | 630x630mm | 800x800mm | 1000x1000mm |
| Max. zatížení stolu | 500mm | 1200mm | 1200mm | 1200mm | 1600mm | 3000mm |
| T drážky (šířka x počet x rozteč) | 18x5x100mm | 18x5x100mm | 18x5x100mm | 18x5x100mm | T22x5x160mm | T22x7x125mm |
| Počet palet | 1 | 1 | 1, * 2-APC | 1, * 2-APC | 1, * 2-APC | 1 |
| Min. inkrement natáčení stolu | 1,*0,001° | 1,*0,001° | 1,*0,001° | 1,*0,001° | 1,*0,001° | 1,*0,001° |
| Max. průměr součástky | 850mm | 1000mm | 950mm | 1000mm | 1150 (1300)*mm | 1300mm |
| Pojezdy | ||||||
| Pojezd osy X | 1000mm | 1000mm | 1100mm | 1000mm | 1300mm | 1300mm |
| Pojezd osy Y | 600mm | 600mm | 800mm | 750mm | 1100mm | 1100mm |
| Pojezd osy Z | 650mm | 650mm | 1100mm | 800mm | 1200mm | 1100mm |
| Pracovní posuv | 1-10000mm/min | 1-10000mm/min | 1-10000mm/min | 1-10000mm/min | 1-10000mm/min | 1-10000mm/min |
| Rychloposuv X/Y/Z | 24m/min | 24m/min | 24/24/24m/min | 24m/min | 24/24/24m/min | 24/20/24m/min |
| Vřeteno | ||||||
| Kužel ve vřetenu | BT40, BT50* | BT40/BT50-190 | BT50 | BT50-190 | BT50 | BT50 |
| Otáčky vřetena | 8000, *6000ot/min | 6000ot/min | 6000ot/min | 6000ot/min | 6000ot/min | 6000ot/min |
| Výkon motoru | 15/18,5kW | 15/18,5kW | 15/18,5kW | 15/18,5kW | 15/18,5kW | 15/18,5kW |
| Vzdálenost osy vřetena od stolu | 100-700mm | 100-700mm | 50-850mm | 100-850mm | 45-1145mm | 45-1145mm |
| Vzdálenost čela vřetena od osy stolu | 150-800mm | 150-1000mm | 125-1225mm | 150-950mm | 150-1350mm | 250-1350mm |
| Zásobník nástrojů | ||||||
| Počet nástrojů | 30, 24*ks | 2 x 24ks | 40, 30*ks | 24,*30ks | 40,*60ks | 40,*60ks |
| Max. hmotnost nástroje | 8, 15*kg | 15kg | 20kg | 15kg | 20kg | 20kg |
| Max. průměr nástroje | 105/200mm | 105/200mm | 125/225mm | 105/200mm | 125/225mm | 125/225mm |
| Max. délka nástroje | 400mm | 400mm | 600mm | 400mm | 600mm | 450mm |
| Různé | ||||||
| Příkon stroje | 25kVA | 33kVA | 65kVA | 33kVA | 75kVA | 70kVA |
| Hmotnost stroje | 7500kg | 9000kg | 19000kg | 13000kg | 22000kg | 23000kg |
| Rozměry /D x Š x V) | 3400x3000x2700mm | 3550x3200x2900mm | 4800x3500x3500mm | 4750x3450x3350mm | 6800x4000x3915mm | 6900x4000x3915mm |
| *Za príplatok | Zmena technických parametrov vyhradená |
